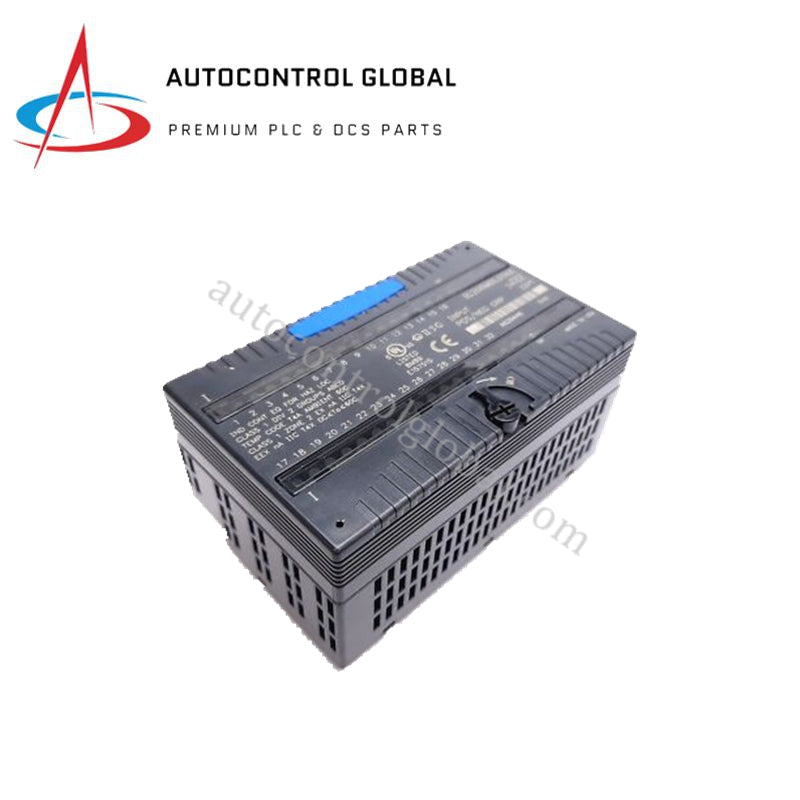

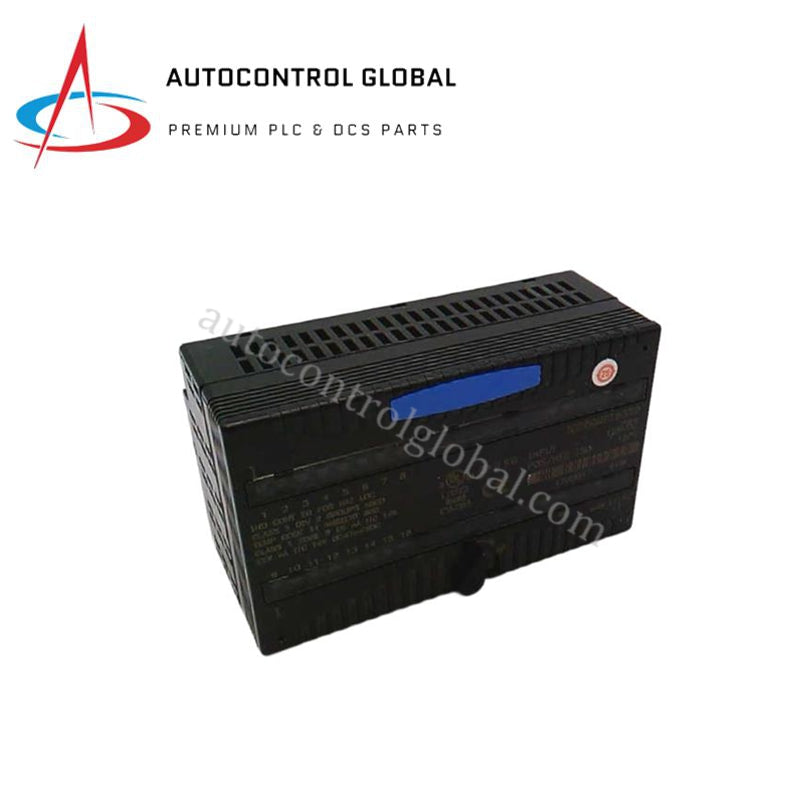

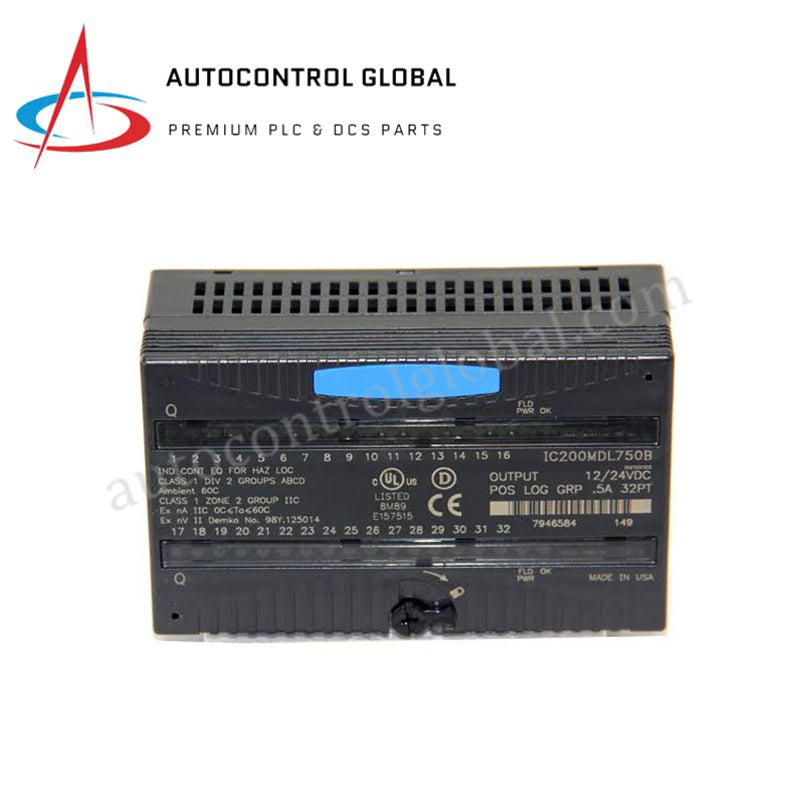

وحدة خرج رقمي مُزوِّد GE VersaMax بجهد 24VDC، الطراز IC200MDL742
Manufacturer: GE Fanuc
-
Part Number: IC200MDL742
Condition：New with Original Package
Product Type: وحدات الإخراج الرقمي
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة خرج منفصلة GE IC200MDL742 VersaMax
تعمل GE IC200MDL742، والمُدرجة أيضًا باسم وحدة الخرج المنفصلة IC200MDL742، كمكوّن عتادي مخصص لتبديل الأحمال المنفصلة ضمن شبكات إدخال/إخراج VersaMax. تربط الوحدة منطق التحكم بالمشغلات الميدانية، وتوفر إشارات قيادة بمصدر 24 VDC عبر مجموعتي خرج معزولتين لتشغيل الملفات اللولبية والموصلات والمرحلات ومصابيح المؤشرات.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | IC200MDL742 |
| العلامة التجارية | General Electric (GE) / VersaMax |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.40 kg (0.88 lbs) |
| الأبعاد | 110 mm x 50 mm x 66.8 mm |
| درجة حرارة التشغيل | من 0 إلى 60 deg C |
| استهلاك الطاقة | 150 mA كحد أقصى من ناقل اللوحة الخلفية +5 VDC |
| نوع الوحدة | وحدة خرج منفصلة بمصدر تيار |
| معرّف الوحدة | 80808080 |
| عدد نقاط الخرج | 16 نقطة (أو 32 نقطة حسب إعداد الكثافة) |
| مجموعات الخرج | مجموعتان |
| جهد الخرج الاسمي | 24 VDC |
| نطاق جهد الخرج | من 18 إلى 30 VDC |
| معدل تيار الخرج | 0.5 A لكل نقطة بشكل مستمر (حمل مقاومي، 30 VDC) |
| حد تيار الاندفاع | 2.0 A لمدة 100 ms |
| زمن الاستجابة | 0.5 ms للتشغيل، و0.5 ms للإيقاف |
| دوائر الحماية | قصر الدائرة، والحد من التيار الزائد، وثنائيات التدوير الحر |
| عزل المجموعات | 250 VAC بشكل مستمر، و1500 VAC لمدة دقيقة واحدة (من مجموعة إلى مجموعة، ومن المجال إلى المنطق) |
| العزل بين النقاط | لا يوجد |
| مؤشرات الحالة | مصابيح LED فردية لكل نقطة، ومصباح LED لطاقة المجال FLD PWR، ومصباح LED لحالة الوحدة OK |
سرعة اتصال ناقل اللوحة الخلفية والتبديل الحتمي
تتصل IC200MDL742 مباشرة بناقل اللوحة الخلفية لحامل VersaMax، وتنقل أوامر المنطق إلى مشغلات الخرج الفعلية بأقل زمن تأخير ممكن للاتصال. تحقق مكوّنات التبديل ذات الحالة الصلبة عالية السرعة تغييرات سريعة في حالتي التشغيل والإيقاف خلال 0.5 ms، مما يتيح أداءً حتميًا ضمن حلقات التحكم في الزمن الحقيقي. تعمل حماية القصر الإلكترونية (ESCP) المدمجة وثنائيات التدوير الحر العكسية على كبح ارتفاعات الجهد الحثية أثناء انتقالات الإيقاف السريعة، وتحمي خطوط المنطق المجاورة من تشوه جهد اللوحة الخلفية.
الأسئلة الشائعة
س: هل توفر IC200MDL742 عزلًا كهربائيًا بين مخارج القنوات الفردية ضمن المجموعة نفسها؟
ج: لا. لا تتضمن الوحدة عزلًا بين القنوات. تُوصل قنوات الخرج ضمن مجموعات مشتركة توفر عزلًا بين المجموعات وبين المجموعة والمنطق، بمعدل 250 VAC بشكل مستمر و1500 VAC لمدة دقيقة واحدة.
س: كيف تتعامل الوحدة مع الطاقة الحثية المنطلقة عند فصل تنشيط ملفات المرحلات أو الملفات اللولبية؟
ج: تتصل ثنائيات التدوير الحر العكسية المدمجة عبر كل مرحلة من مراحل مشغل الخرج لكبح النبضات العابرة للجهد الناتجة عن القوة الدافعة الكهربائية العكسية الحثية، مما يحمي ترانزستورات التبديل الداخلية دون الحاجة إلى مكونات كبح خارجية للأحمال القياسية.
س: ما متطلبات مصدر طاقة اللوحة الخلفية لتشغيل الوحدة؟
ج: تسحب IC200MDL742 تيارًا منطقيًا بحد أقصى قدره 150 mA من ناقل طاقة اللوحة الخلفية +5 VDC. وتتطلب الأحمال الميدانية مصدر طاقة خارجيًا مستقلًا يعمل ضمن نطاق من 18 إلى 30 VDC.
إرشادات التركيب الميداني
- تجميع اللوحة الأساسية: ثبّت الوحدة بإحكام في فتحة اللوحة الأساسية VersaMax، وتأكد من قفل موصل اللوحة الخلفية في موضعه قبل قفل مشابك التثبيت.
- توصيل طاقة المجال الخارجية: صِل مصادر الطاقة الخارجية 24 VDC بشكل مستقل بأطراف طاقة المجال لكل مجموعة، مع مراعاة القطبية الصحيحة لمنع حدوث تلف بسبب الجهد العكسي.
- حماية المصهر من الحمل الزائد: ركّب مصاهر سريعة الاستجابة على التوالي في خطوط التغذية الخارجية 24 VDC لحماية أسلاك المجال من حالات القصر الشديدة التي تتجاوز عتبة تحديد التيار الإلكترونية للوحدة.
- فصل الكابلات: مرّر كابلات التحكم بالخرج منخفضة الجهد في مجاري أسلاك منفصلة بعيدًا عن موصلات طاقة التيار المتردد عالية الجهد وخطوط قيادة المحركات لتقليل الضوضاء الكهرومغناطيسية المستحثة.
- تأريض النظام: صِل لوحة التركيب أو سكة DIN بإحكام بأرضي الحماية (PE) لإنشاء مسار مرجعي لشبكات كبح الارتفاعات المفاجئة الداخلية.
