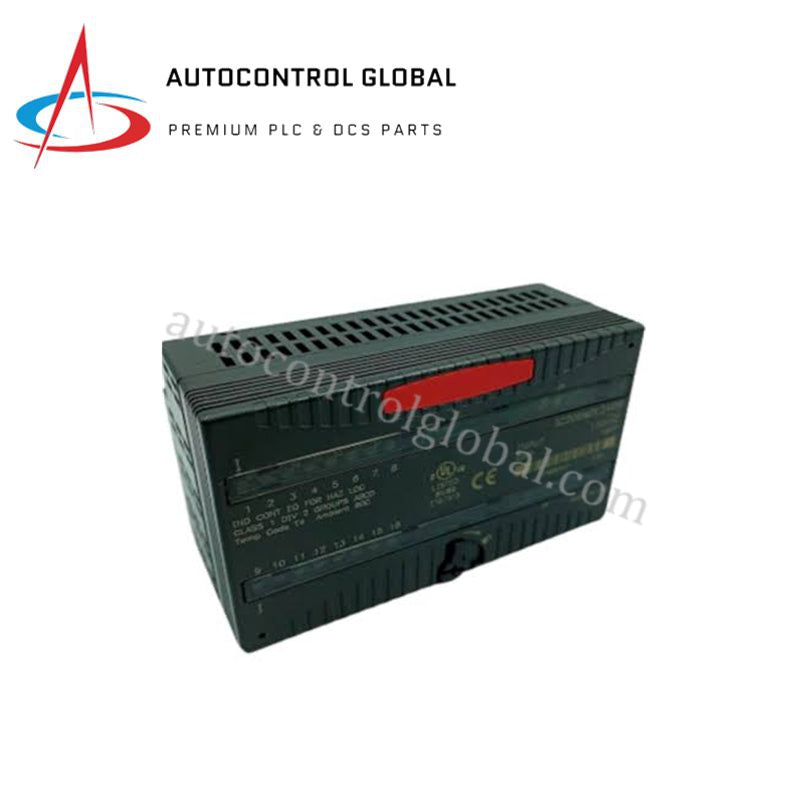

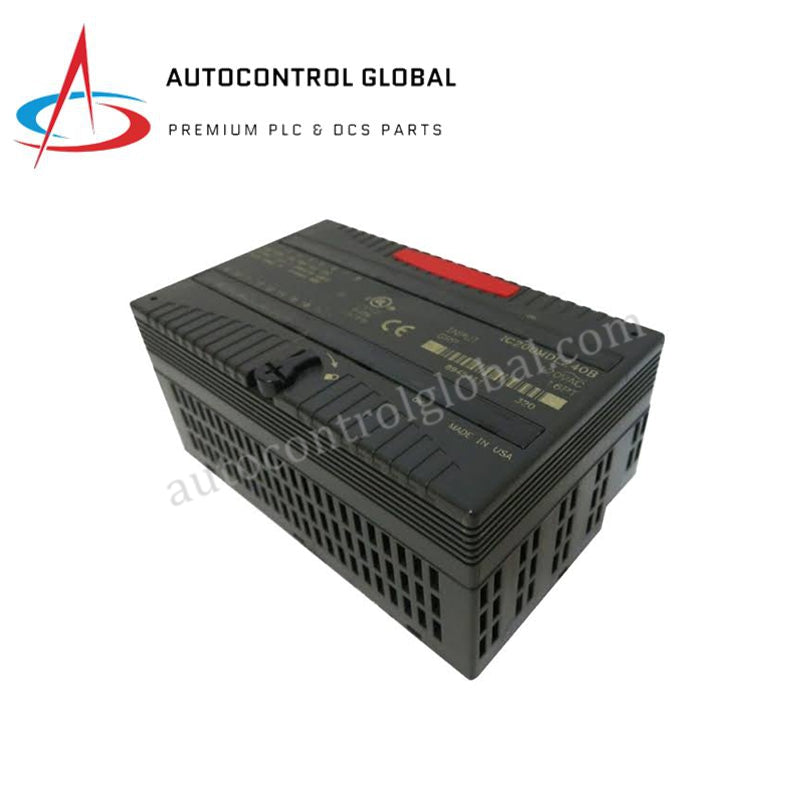

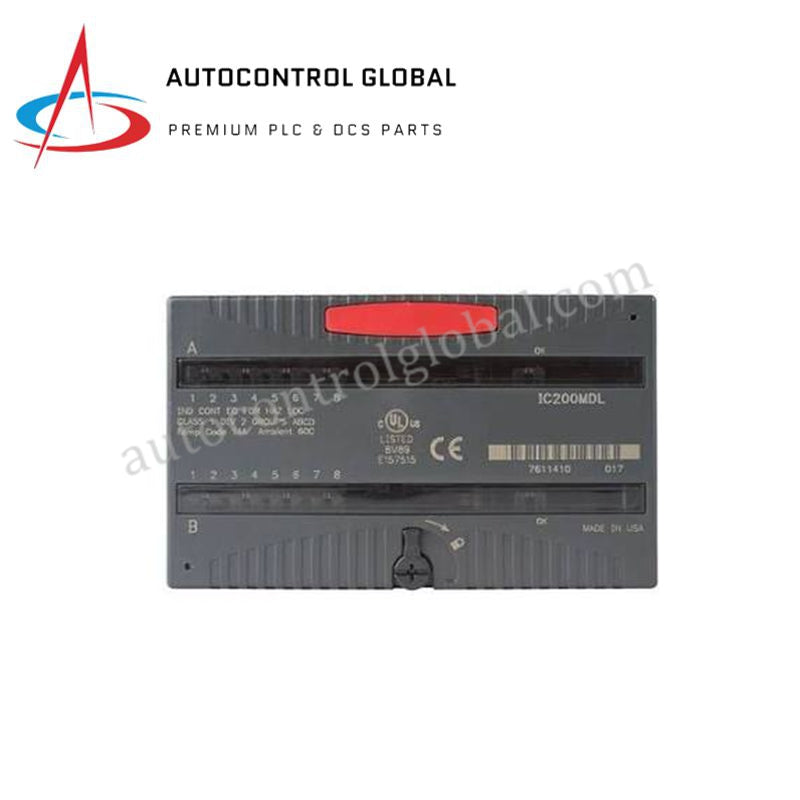

IC200MDL930 وحدة خرج مرحل GE VersaMax ذات 8 نقاط
Manufacturer: GE Fanuc
-
Part Number: IC200MDL930
Condition：New with Original Package
Product Type: وحدات الإخراج الرقمي
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة خرج المرحل GE IC200MDL930 VersaMax
تمت تهيئة GE IC200MDL930 (وحدة خرج المرحل IC200MDL930) لتبديل الأحمال المنفصلة في منصات الإدخال/الإخراج VersaMax، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعزل هذه الواجهة عالية الكثافة منطق التحكم عن العابرين القاسيين في الحقل، مع تبديل دوائر المشغلات الفردية للتيار المتردد والمستمر. تتصل الوحدة مباشرةً بهيكل ناقل اللوحة الخلفية VersaMax، ما يوفر انتقالات إشارة موثوقة عبر ثماني قنوات تلامس Form A مستقلة تمامًا.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | IC200MDL930 |
| العلامة التجارية | General Electric (GE) / VersaMax |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.31 كجم (0.69 رطل) |
| الأبعاد | 27.8 سم × 21.2 سم × 2.5 سم |
| درجة حرارة التشغيل | من 0 إلى 30 درجة مئوية (من دون خفض حراري) |
| استهلاك الطاقة | من 243 mA إلى 245 mA كحد أقصى لتيار اللوحة الخلفية (عند تنشيط جميع المخارج) |
| نوع الوحدة | وحدة خرج مرحل ذات 8 نقاط |
| تهيئة التلامس | مفتوح عادةً (Form A)، نقاط تلامس من سبيكة فضية |
| نطاق جهد التبديل | من 0 إلى 125 VDC، ومن 0 إلى 265 VAC (بتردد 47 إلى 63 Hz) |
| الجهود الاسمية | 5 VDC، 24 VDC، 125 VDC، 120 VAC، 240 VAC |
| معدل التيار (مقاومي) | 2.0 A عند 5 إلى 30 VDC؛ و0.2 A عند 31 إلى 125 VDC؛ و2.0 A عند 5 إلى 265 VAC |
| الحد الأدنى لحمل التلامس | حمل مقاومي بقدرة 10 mA |
| العزل | 250 VAC بشكل مستمر / 1500 VAC لمدة دقيقة واحدة (بصري وبين القنوات) |
| زمن الاستجابة | 10 مللي ثانية كحد أقصى (تشغيل/إيقاف) |
| الحد الأقصى لتردد التبديل | 20 دورة في الدقيقة |
| معايير الجهات المعتمدة | CE، cULus |
سرعة اتصالات اللوحة الخلفية وخصائص عزل الإدخال/الإخراج
تتكامل بنية IC200MDL930 مباشرةً مع إطار سرعة اتصالات ناقل اللوحة الخلفية VersaMax، ما يتيح تبادلًا حتميًا عالي السرعة للمعلمات بين وحدة المعالجة المركزية وطبقات واجهة الحقل. توفر المقرنات الضوئية الداخلية عزلًا بصريًا متينًا من مدخل المستخدم إلى المنطق والأرضي المرجعي للإطار، بقدرة تحمل تبلغ 250 VAC بشكل مستمر و1500 VAC لمدة تصل إلى دقيقة واحدة. تتميز كل قناة خرج فردية بعزل جلفاني كامل بين القنوات، ما يمنع الضوضاء الكهربائية الشديدة وارتفاعات الجهد وحلقات التأريض على أحد خطوط الحقل من التأثير في الدوائر المجاورة أو إفساد سلامة بيانات اللوحة الخلفية.
الأسئلة الشائعة
س: ما مقدار التيار الذي تسحبه اللوحة الخلفية عند تنشيط جميع مخارج المرحل بالكامل؟
ج: تسحب الوحدة ما يصل إلى 245 مللي أمبير من ناقل اللوحة الخلفية VersaMax عند تنشيط نقاط الخرج الثماني جميعها في الوقت نفسه. يجب أن تراعي ميزانيات طاقة النظام هذا الحد الأقصى للحمل من التيار لتجنب تدهور تغذية اللوحة الخلفية.
س: هل يمكن لهذه الوحدة تشغيل تعديل عرض النبضة (PWM) عالي السرعة أو تطبيقات التبديل السريع؟
ج: لا. بسبب ديناميكيات عضو المرحل الميكانيكي، يبلغ أقصى زمن استجابة 10 مللي ثانية، ويُحد تردد التبديل بـ20 دورة في الدقيقة للأحمال الحثية. يجب استخدام وحدات خرج الحالة الصلبة لمتطلبات التبديل عالية السرعة.
س: هل يحتوي IC200MDL930 على مصاهر داخلية للحماية من التيار الزائد؟
ج: لا. لا تحتوي نقاط تلامس المرحل الداخلية على مكونات مدمجة للحماية بالمصهر أو كبت زيادة الجهد. يجب تركيب كتل مصاهر خارجية أو أجهزة كبت الأحمال الحثية على التوالي مع كل دائرة حمل لمنع لحام نقاط التلامس عند حدوث قصر كهربائي.
إرشادات التركيب الميداني
- دمج اللوحة الأساسية: ثبّت الوحدة على اللوحة الأساسية VersaMax باستخدام فتحة التثبيت القياسية لقضيب DIN أو ألسنة التثبيت المباشر على اللوحة. تأكد من محاذاة دبابيس موصل اللوحة الخلفية بدقة قبل تطبيق قوة الإدخال.
- فصل الأسلاك والعزل: مرّر أسلاك أحمال التيار المتردد والمستمر في الجانب الميداني بشكل منفصل عن خطوط الإشارة التناظرية الحساسة منخفضة الجهد وكابلات الاتصالات لتجنب التداخل الحثي.
- حماية المصهر الميداني: ركّب مصهرًا خارجيًا سريع الاستجابة ومناسب التصنيف على التوالي مع كل نقطة تلامس من النوع Form A لحماية نقاط التلامس المصنوعة من السبائك الفضية من تيارات الاندفاع العالية أو أعطال التوصيلات الميدانية.
- الإدارة الحرارية: شغّل الوحدة بدقة ضمن درجة حرارة محيطة تتراوح بين 0 و30 درجة مئوية عند تنفيذ تبديل الأحمال المتزامنة القصوى. حافظ على مسارات تدفق هواء رأسية غير مسدودة حول مجموعة رف VersaMax لضمان تبديد الحرارة بشكل صحيح.
- معايير التأريض: صِل طرف تأريض سكة التثبيت وإطار الحاوية مباشرةً بتأريض وقائي (PE) أحادي النقطة باستخدام موصل نحاسي سميك.
