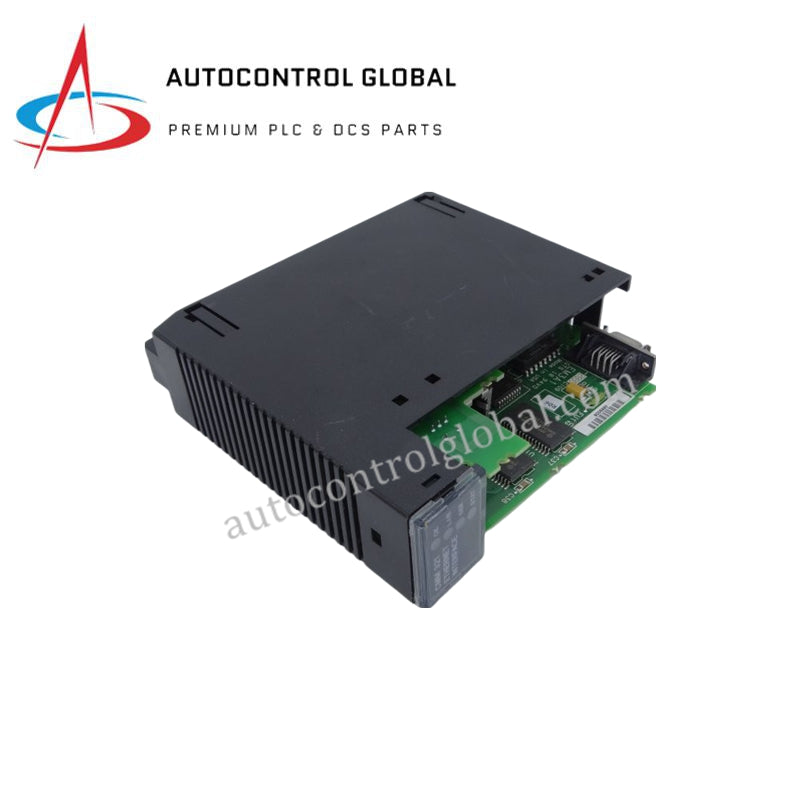

وحدة إيثرنت IC693CMM321-FG | سلسلة GE Fanuc 90-30

نظرة عامة على المنتج

يُعد IC693CMM321-FG وحدة تحكم اتصالات إيثرنت لـ PLCs من سلسلة GE Fanuc 90‑30، مصممة لتوفير اتصال TCP/IP موثوق عبر الشبكات الصناعية. يسمح لـ PLCs بالتواصل مع واجهات المستخدم الرسومية (HMIs)، وأنظمة SCADA، ووحدات التحكم من أطراف ثالثة، ومحطات العمل الهندسية، ويدعم عمليات العميل والخادم على حد سواء.

هذه الوحدة هي جزء من عائلة IC693CMM321، وتوفر تكامل إيثرنت للمراقبة عن بُعد، وتبادل البيانات في الوقت الحقيقي، والتحكم الإشرافي في صناعات التصنيع والمرافق ومعالجة المياه والصناعات العملية.

الوصف الوظيفي

يوفر IC693CMM321-FG واجهة اتصال متعددة البروتوكولات تدعم TCP/IP، UDP، Modbus/TCP، SRTP، CCM، وSNP. يتضمن منفذ إيثرنت AAUI (يتطلب محول خارجي)، ومنفذ مدير المحطة RS-232 RJ‑11، ومنفذ محمل RS‑485 ذو 15 دبوسًا للتشخيص والتكوين. تسمح مصابيح الحالة (OK، LAN، STAT، SER) بالمراقبة السريعة لصحة الوحدة ونشاط الاتصال.

يمكن الحفاظ على ما يصل إلى 16 اتصال خادم/عميل في نفس الوقت، مما يتيح تحكمًا مرنًا عبر الشبكات في أنظمة PLC الموزعة.

المواصفات الفنية

• رقم الموديل: IC693CMM321-FG

• الشركة المصنعة: GE Fanuc (Emerson/GE Intelligent Platforms)

• نوع المنتج: وحدة واجهة اتصالات إيثرنت

• خط الإنتاج: سلسلة 90-30

• المنافذ: 1 × RS-232 RJ‑11، 1 × RS‑485 ذو 15 دبوسًا من نوع D، 1 × منفذ إيثرنت AAUI

• أقصى عدد اتصالات خادم: 16 اتصالًا متزامنًا

• تشغيل العميل/الخادم: مدعوم

• مؤشرات LED: 4 (OK، LAN، STAT، SER)

• وحدة المعالجة المركزية المتوافقة: الإصدار 6.50+ (وظائف كاملة)، 5.03–6.04 (اتصال SRTP واحد)

• عرض الوحدة: فتحة واحدة

• معدل نقل البيانات: 10 ميجابت في الثانية (عبر محول AAUI، 10Base-T/10Base-FL)

• مزود الطاقة: 5 فولت تيار مستمر من اللوحة الخلفية (~450 مللي أمبير)

• درجة حرارة التشغيل: 0 °م إلى +60 °م

• درجة حرارة التخزين: –40 °م إلى +85 °م

• الأبعاد: 142 × 32 × 130 مم (5.59 × 1.26 × 5.12 بوصة)

• الوزن: 0.25 كجم (0.55 رطل)

• نمط التركيب: فتحة قاعدة سلسلة 90‑30

• ملحقات الاتصال: كابل AAUI، يتطلب محول خارجي

• الامتثال: معتمد من CE، UL، CSA

• حالة دورة حياة المنتج: متوقف عن الإنتاج/مهجور
