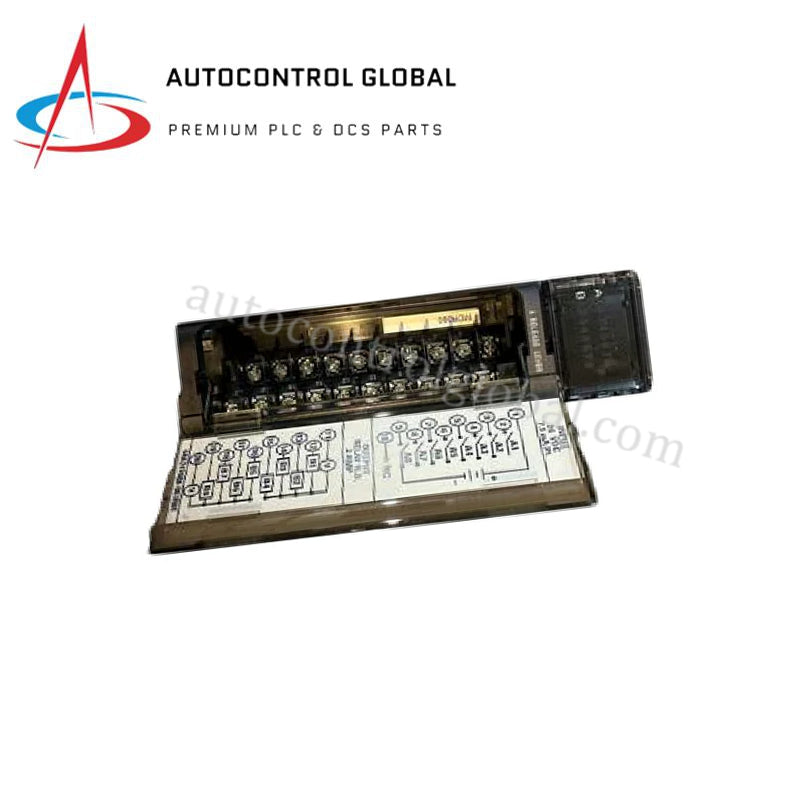

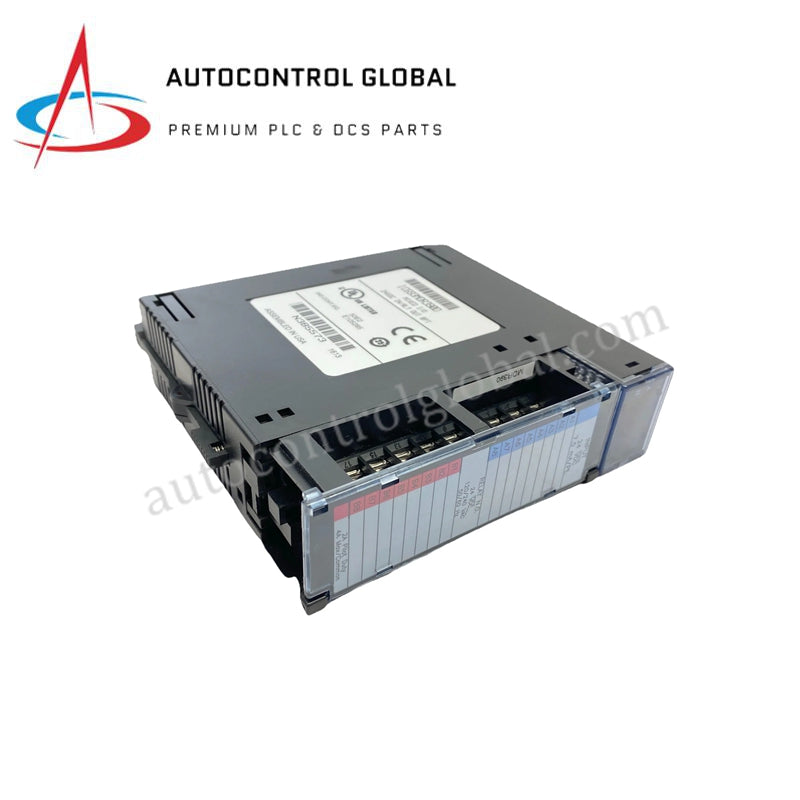

لوحة طرفية مختلطة الإدخال/الإخراج IC694MDR390 من GE Fanuc PACSystems

وصف المنتج

يُعد IC694MDR390 وحدة إدخال/إخراج منفصلة مختلطة عالية الكفاءة مصممة لمنصة GE Fanuc PACSystems RX3i. تدمج هذه الوحدة 8 مداخل تيار مستمر معزولة و8 مخارج مرحلية معزولة في فتحة واحدة، مما يوفر حلاً مدمجًا للتطبيقات التي تتطلب قدرات استشعار وتبديل معًا. من خلال دمج المداخل والمخارج على بطاقة واحدة، يقلل IC694MDR390 بشكل كبير من احتلال اللوحة الخلفية وتعقيد الأسلاك في لوحات التحكم المحلية.

يدعم قسم الإدخال إشارات 12/24 فولت تيار مستمر وقابل للتهيئة برمجيًا لدارات السحب أو الإمداد. لضمان موثوقية عالية ومقاومة للضوضاء، يتم عزل كل مدخل بشكل فردي. يحتوي قسم الإخراج على مرحلات ميكانيكية عادةً ما تكون مفتوحة قادرة على تبديل الأحمال التي تعمل بالتيار المتردد والمستمر حتى 2.0 أمبير. تُنظم هذه المرحلات في مجموعتين من أربعة، مما يوفر خيارات جهد مرنة للتحكم في الصمامات الكهرومغناطيسية، ومشغلات المحركات، والمؤشرات المساعدة. لتسهيل استكشاف الأخطاء وإصلاحها في الوقت الحقيقي، تتضمن لوحة الوحدة مؤشرات LED تعرض حالة المنطق لكل نقطة إدخال/إخراج.

المواصفات الفنية

• رقم الموديل: IC694MDR390

• الشركة المصنعة: GE Fanuc (إيمرسون أوتوميشن)

• التوافق مع السلسلة: PACSystems RX3i فقط

• نوع الإدخال/الإخراج: منفصل مختلط (8 مداخل / 8 مخارج)

• جهد الإدخال: 12/24 فولت تيار مستمر (النطاق: 10 إلى 30 فولت تيار مستمر)

• تكوين الإدخال: سحب أو إمداد (يحدده المستخدم)

• نوع الإخراج: مرحل ميكانيكي معزول (عادة مفتوح)

• تصنيف تيار المرحل: 2 أمبير عند 30 فولت تيار مستمر / 2 أمبير عند 250 فولت تيار متردد (مقاوم)

• مجموعات الإخراج: مجموعتان معزولتان (4 مخارج لكل مجموعة)

• العزل: 250 فولت تيار متردد مستمر؛ 1500 فولت تيار متردد لمدة دقيقة واحدة

• الطاقة الخارجية: يتطلب مصدر طاقة خارجي لتشغيل ملفات المرحل

• كتلة التوصيل: موصل طرفي قابل للإزالة بـ 20 دبوسًا

• درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• الأبعاد: 8.2 سم × 12.2 سم × 6 سم

• الوزن: 0.36 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

• الامتثال: IEC 61326-1، معايير التوافق الكهرومغناطيسي الصناعية

الاعتبارات التطبيقية وحمل العمل

يُعد IC694MDR390 مثاليًا للوحدات الصغيرة والمعدات المساعدة حيث تكون مساحة الرف محدودة. عند التحكم في الأحمال الحثية—مثل القواطع أو الصمامات الكهرومغناطيسية—يوصى باستخدام حماية من الارتفاعات المفاجئة الخارجية (دايودات للتيار المستمر أو فاريستور للتيار المتردد) لزيادة عمر التلامسات الميكانيكية للمرحل. وبما أن هذه الوحدة مخصصة للوحة الخلفية التسلسلية/PCI RX3i، فإنها توفر سرعة نقل بيانات عالية ضرورية للمنطق الحتمي الذي لا يمكن للوحدات الأقدم من سلسلة 90-30 تحقيقه.

الأسئلة المتكررة

هل وحدة IC694MDR390 متوافقة مع وحدات التحكم المنطقية القابلة للبرمجة من سلسلة 90-30؟

لا. على الرغم من تشابه الشكل الفيزيائي، يستخدم IC694MDR390 ناقل تسلسلي عالي السرعة RX3i. يجب استخدامه في لوحة خلفية RX3i العالمية (IC695) أو لوحة خلفية التوسعة (IC694).

هل تتطلب هذه الوحدة مصدر طاقة خارجي؟

نعم. بينما يتم تشغيل منطق الوحدة عبر اللوحة الخلفية، يجب توصيل مصدر طاقة خارجي بكتلة التوصيل لتشغيل ملفات المرحل والأحمال الميدانية.
