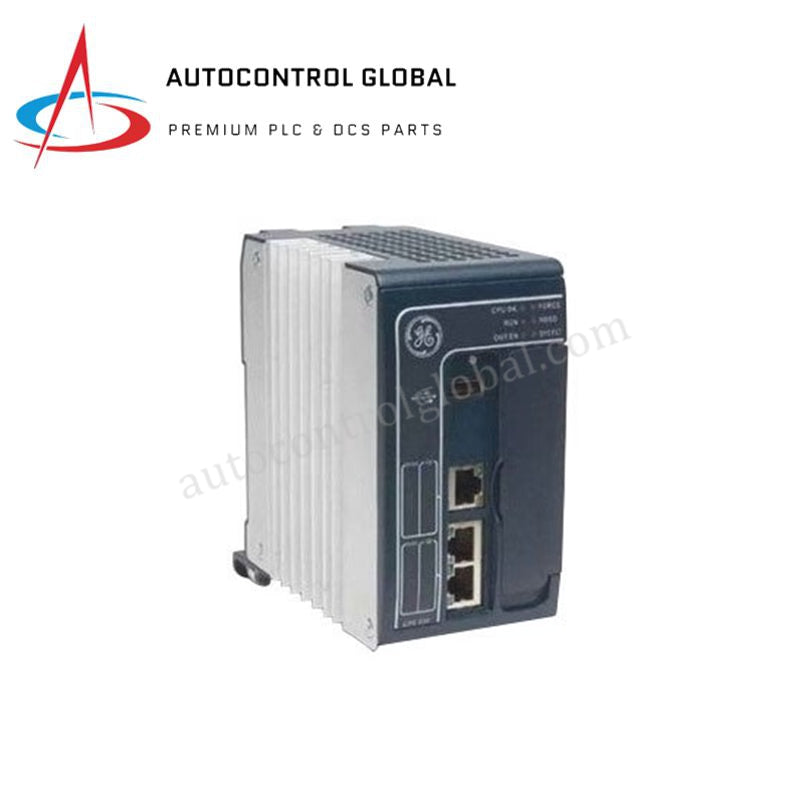

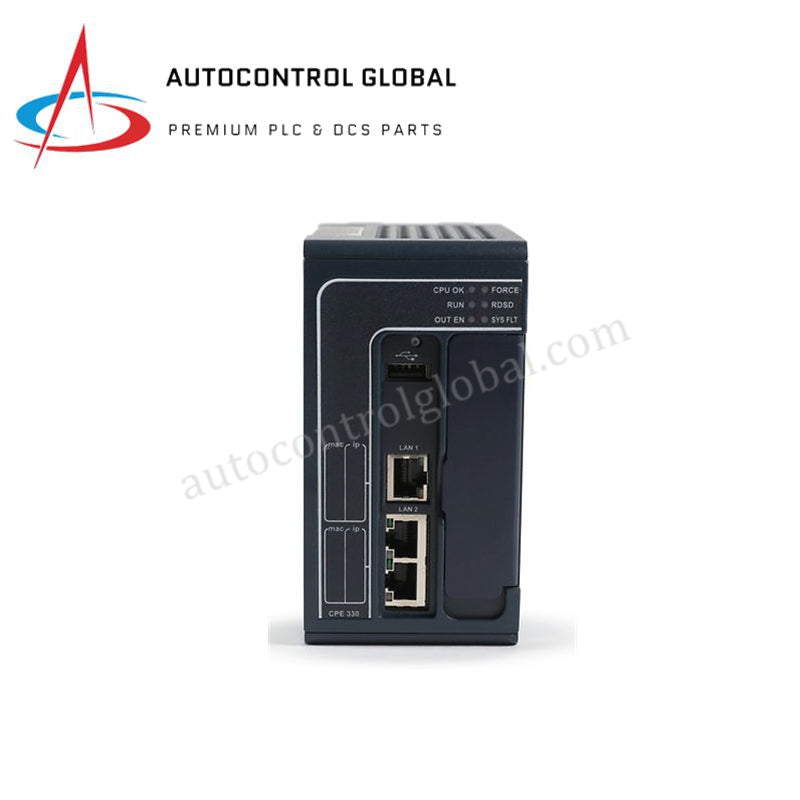

وحدة المعالجة المركزية IC695CPK330 GE RX3i مع إيثرنت جيجابت و OPC-UA

نظرة عامة على المنتج

يُعد GE Fanuc IC695CPK330 وحدة معالجة متقدمة ضمن منصة PACSystems RX3i، حيث يقدم سرعة تزيد عن ضعف سرعة وحدة المعالجة CPU320 السابقة. تم تصميمه بمعالج Intel Celeron M بسرعة 1 جيجاهرتز وذاكرة مستخدم مخصصة بسعة 64 ميجابايت، مما يمكن هذه الوحدة من التعامل مع أكثر مهام التحكم في العمليات الصناعية وأتمتة التصنيع تطلبًا على نطاق واسع. يدمج هذا المعالج Ethernet جيجابت أصلي مع دعم لبروتوكولات صناعية حديثة تشمل OPC-UA وPROFINET وModbus TCP/IP. نوفر هذه الوحدة كـ جهاز أصلي جديد 100% ، مما يوفر التكرار عالي التوفر والتنفيذ السريع للمنطق اللازم للبنية التحتية الحرجة وتوليد الطاقة وعمليات النفط والغاز.

المواصفات الفنية

يقدم IC695CPK330 قوة حسابية عالية الكثافة واتصالًا متقدمًا:

• رقم الموديل: IC695CPK330

• المعالج: Intel Celeron M (1 جيجاهرتز)

• ذاكرة المستخدم: 64 ميجابايت رام

• التخزين غير المتطاير: 64 ميجابايت فلاش

• سرعة تنفيذ البوليان: ~0.2 ميكروثانية لكل تعليمات

• سعة الإدخال/الإخراج: 32 ألف مدخل/مخرج منفصل؛ آلاف القنوات التناظرية

• Ethernet جيجابت: 1 منفذ 10/100/1000 و1 مفتاح 2-منفذ 10/100/1000

• البروتوكولات: خادم OPC-UA، SRTP، Modbus TCP/IP، EGD، PROFINET

• واجهة USB: 1 منفذ USB-A 2.0

• توسيع الذاكرة: 1 فتحة CFast (CompactFlash عالية السرعة)

• التكرار: يدعم تكرار الاستعداد الساخن 1:1

• درجة حرارة التشغيل: 0°C إلى +60°C (32°F إلى 140°F)

• متطلبات الطاقة: 5 فولت تيار مستمر للوحة الخلفية (~1.2 أمبير)

• الوزن: 400 جرام (وزن الشحن 3 كجم)

مزايا هندسية

يوفر IC695CPK330 حلولًا تقنية للبيئات عالية الإنتاجية والحرجة للسلامة:

• دمج خادم OPC-UA أصلي: يتميز المعالج بخادم OPC-UA مدمج، مما يسمح باتصال آمن ومستقل عن المنصة مباشرة من وحدة التحكم إلى SCADA أو MES أو تحليلات السحابة. هذا يلغي الحاجة إلى بوابات وسيطة، مما يقلل من زمن الاستجابة وتكاليف الأجهزة.

• شبكة جيجابت بواجهة مزدوجة: تشمل منافذ Ethernet جيجابت الثلاثة مفتاحًا مدمجًا ذو منفذين. يتيح هذا تكوينات مرنة على شكل سلسلة أو حلقة دون الحاجة إلى مفاتيح صناعية خارجية، مما يبسط بنية الشبكة لأجهزة الإدخال/الإخراج الموزعة وأجهزة PROFINET.

• تخزين CFast عالي السرعة: تستخدم الوحدة فتحة CFast لتوسيع التخزين غير المتطاير. تتيح هذه الواجهة عالية السرعة تحميل برامج التطبيقات الضخمة بسرعة وتوفر وسطًا موثوقًا لتسجيل البيانات المحلية وتخزين جداول الأعطال أثناء دورات الطاقة.

• دعم تكرار قوي: مصمم خصيصًا لبيئات "عدم الفشل"، يدعم IC695CPK330 تكرار وحدة المعالجة بالكامل. في حالة فشل الوحدة الأساسية، ينتقل التحكم إلى الوحدة الاحتياطية فورًا، مما يحافظ على استقرار العمليات في محطات الطاقة وأنظمة المصافي.

الأسئلة الشائعة

س: هل يتطلب IC695CPK330 لوحة قاعدة محددة للتركيب؟ج: نعم. كجزء من سلسلة PACSystems RX3i، يتم تركيب هذه الوحدة في لوحة خلفية IC695 عالمية. تستخدم ناقل PCI عالي السرعة للتواصل السريع مع وحدات الإدخال/الإخراج والوحدات الخاصة، مع الحفاظ على التوافق مع مزودات الطاقة القياسية لرفوف RX3i.

س: ما هي أقصى سعة إدخال/إخراج يمكن لهذه الوحدة إدارتها؟ج: يدير IC695CPK330 حتى 32,768 مدخل منفصل و32,768 مخرج منفصل. يضمن معالج 1 جيجاهرتز عالي السرعة أن تبقى أوقات المسح ضمن نطاق أقل من المللي ثانية حتى مع تفعيل آلاف القنوات التناظرية والمنفصلة.

س: هل يمكنني استخدام منفذ USB-A 2.0 للبرمجة؟ج: تدعم واجهة USB بشكل أساسي تحديثات البرامج الثابتة وتوصيل أجهزة الذاكرة. بينما تعمل منافذ Ethernet جيجابت كواجهات رئيسية للبرمجة والتكوين عبر Proficy Machine Edition، يضيف منفذ USB طبقة من المرونة للصيانة واسترجاع البيانات محليًا.

س: هل 64 ميجابايت من الذاكرة كافية لمخططات الوظائف المتسلسلة المعقدة (SFC)؟ج: بالتأكيد. تم تحسين بنية 64 ميجابايت رام بشكل كبير للغات البرمجة المعقدة، بما في ذلك SFC والنص الهيكلي وكتل الوظائف. توفر مساحة واسعة لآلاف درجات المنطق وعلامات المتغيرات الموسعة.
