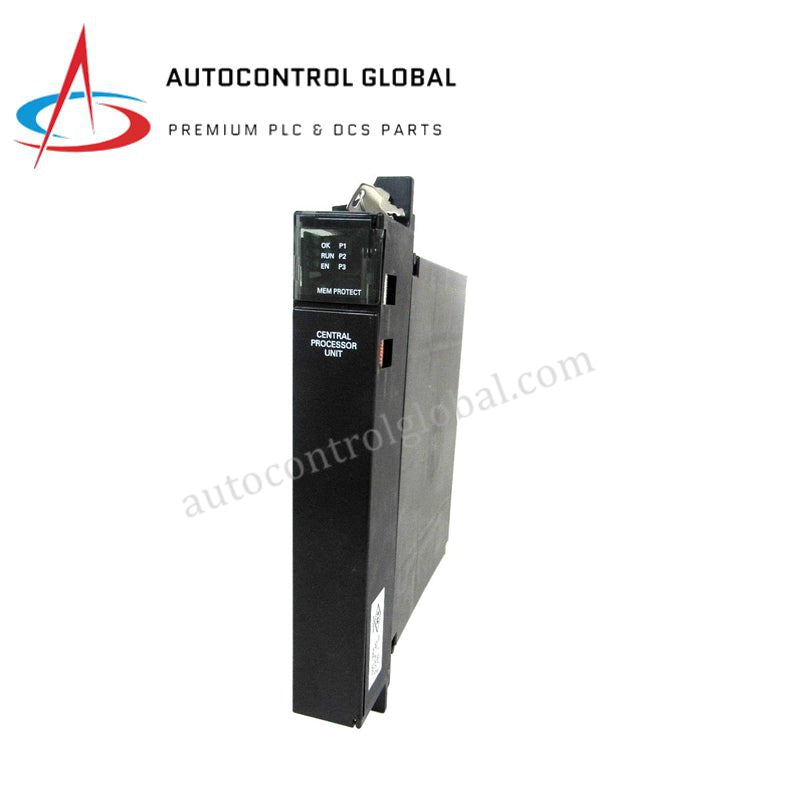

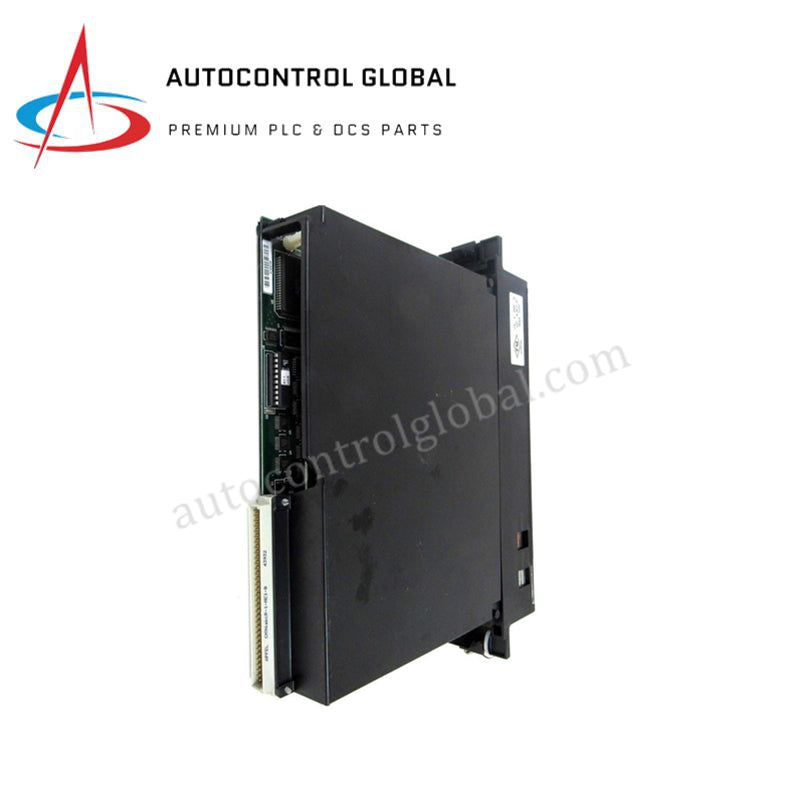

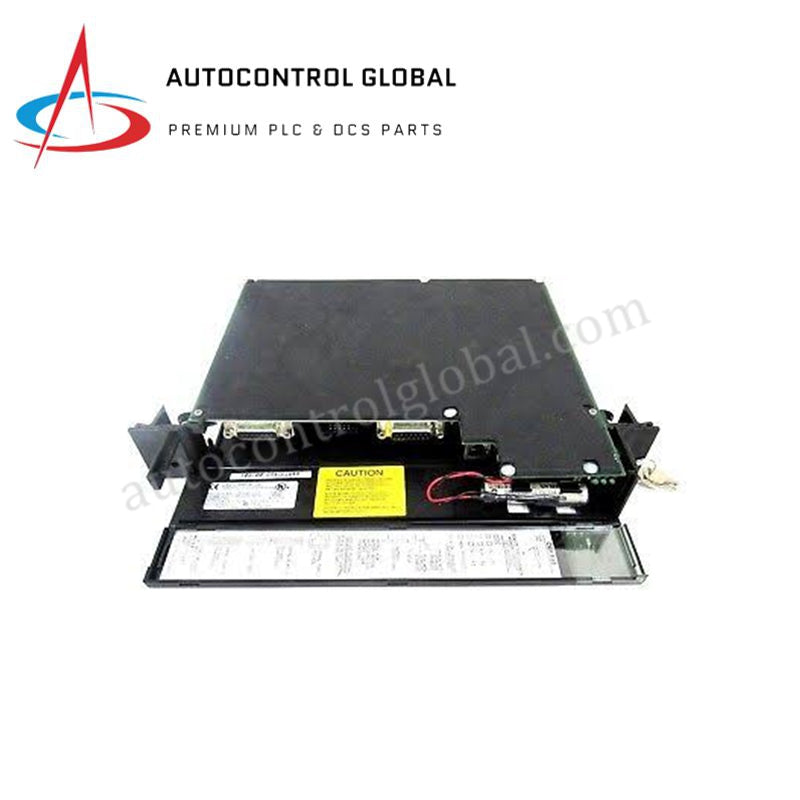

IC697CGR935-GB معالجات وحدة المعالجة المركزية GE Fanuc Series 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697CGR935-GB
Condition：New with Original Package
Product Type: معالجات CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة المعالجة المركزية GE Fanuc IC697CGR935-GB من سلسلة 90-70
تعمل وحدة GE Fanuc IC697CGR935-GB، المفهرسة أيضًا باسم وحدة المعالجة المركزية IC697CGR935، كمكوّن عتادي مخصص لمعالجة المنطق المركزي وتنفيذ التكرار الاحتياطي السريع لوحدة المعالجة المركزية ضمن منصات PLC من سلسلة GE Fanuc Series 90-70.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | IC697CGR935-GB |
| العلامة التجارية | GE / GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.7 كجم (1 رطل و10.4 أونصة) |
| الأبعاد | 3.8 × 29.2 × 22.4 سم (1.5 × 11.5 × 8.8 بوصة) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (مع هواء قسري بمعدل 70 CFM) / من 0 إلى 50 درجة مئوية (من دون هواء قسري) |
| استهلاك الطاقة | 3.1 أمبير عند ناقل +5 VDC |
| نوع المعالج | معالج دقيق 80486DX4 (سرعة ساعة 96 MHz) |
| معدل المسح | 0.4 ميكروثانية لكل وظيفة منطقية |
| سعة الذاكرة | ذاكرة CMOS RAM سريعة بسعة 1 MB ومدعومة ببطارية |
| سعة الإدخال/الإخراج الرقمي | 12K مدخل و12K مخرج |
| سعة الإدخال/الإخراج التناظري | ما يصل إلى 8K من نقاط الإدخال/الإخراج التناظرية |
| منافذ الاتصال | منفذ RS-232 واحد، ومنفذا RS-485 (تابع SNP)، ومنفذ RS-485 واحد للاختبار |
اتصالات الناقل الخلفي المحددة زمنيًا وتنفيذ التكرار
تنفذ وحدة المعالجة المركزية أحادية الفتحة هذه حلقات تحكم متزامنة عبر اتصالات ناقل خلفي عالية السرعة بترخيص سرعة الاتصال. وباستخدام معالج دقيق 80486DX4 بتردد 96 MHz، تزامن الوحدة حالات الذاكرة بين وحدات التحكم الأساسية والاحتياطية لتنفيذ التحويل السلس إلى وضع الاستعداد الساخن ضمن نافذة تمديد مسح تبلغ 4.7 مللي ثانية. تحتفظ ذاكرة CMOS الداخلية بمنطق التطبيق وبيانات السجلات عبر مصدر طاقة لبطارية ليثيوم خارجية لمدة تصل إلى ستة أشهر أثناء انقطاع الطاقة بالكامل. بالإضافة إلى ذلك، يتيح التوافق الكامل مع ذاكرة البرامج الثابتة الفلاش تبادل البيانات الديناميكي عبر ناقلات الإدخال/الإخراج الفرعية Genius ومعالجات الخيارات المساعدة، بينما تمنع مفاتيح الاختيار المادية تعديلات البرامج غير المصرح بها.
الأسئلة الشائعة
س: ما قيد فتحة الحامل المحدد الذي يحكم التركيب المادي لهذه الوحدة؟
ج: يجب على الفنيين تركيب وحدة المعالجة المركزية حصريًا في الفتحة 1 من الحامل الأساسي IC697 لضمان الوصول المباشر إلى خطوط تحكيم الناقل الخلفي وتوزيع الطاقة.
س: كيف تحافظ وحدة المعالجة المركزية على ذاكرة التطبيق بصورة مستمرة أثناء فترات إيقاف تشغيل النظام الممتدة؟
ج: تحافظ حزمة بطارية الليثيوم المرفقة (IC697ACC701) على محتويات ذاكرة RAM الخاصة بالمستخدم لمدة تصل إلى ستة أشهر من دون طاقة، مع عمر تخزيني يبلغ خمس سنوات عند درجة حرارة محيطة قدرها 20 درجة مئوية.
س: ما أوضاع التشغيل التي يمكن للمشغلين تحديدها عبر مفتاح التبديل الموجود على اللوحة الأمامية؟
ج: يضبط مفتاح اختيار الوضع الأمامي ثلاثي المواضع حالة تشغيل الوحدة على STOP، أو RUN مع تعطيل المخارج، أو RUN مع تمكين المخارج.
إرشادات التركيب الميداني
- عزل الطاقة والسلامة من التفريغ الكهروستاتيكي: افصل مصدر طاقة الحامل قبل إدخال الوحدة، وارتدِ سوارًا مؤرضًا لتجنب إتلاف مكونات CMOS الداخلية بسبب الكهرباء الساكنة.
- وضع الحامل ومحاذاة الأدلة: حاذِ حواف بطاقة الوحدة مع قضبان التوجيه في الفتحة 1 من هيكل IC697، واضغط بثبات حتى تستقر الوحدة في موصلات الناقل الخلفي.
- التحقق من توصيل البطارية: صِل قابس بطارية الليثيوم بموصل التثبيت الموجود على اللوحة الأمامية لوحدة المعالجة المركزية قبل تشغيل الحامل لتجنب فقدان الذاكرة عند إيقاف التشغيل الأساسي.
- متطلبات الخلوص لتدفق الهواء: حافظ على عدم انسداد فتحات التهوية العلوية والسفلية للحامل، وتأكد من أن مراوح التبريد الخارجية توفر هواءً قسريًا بمعدل لا يقل عن 70 CFM عند تجاوز درجات الحرارة المحيطة أثناء التشغيل 50 درجة مئوية.
- حماية الخطوط التسلسلية وتوجيه الكابلات: مرّر خطوط الاتصال التسلسلية RS-232 وRS-485 داخل قنوات معدنية مؤرضة، مع إبقائها على بُعد 30 سم على الأقل من أسلاك طاقة التيار المتردد عالية الجهد لمنع الاقتران الحثي.
