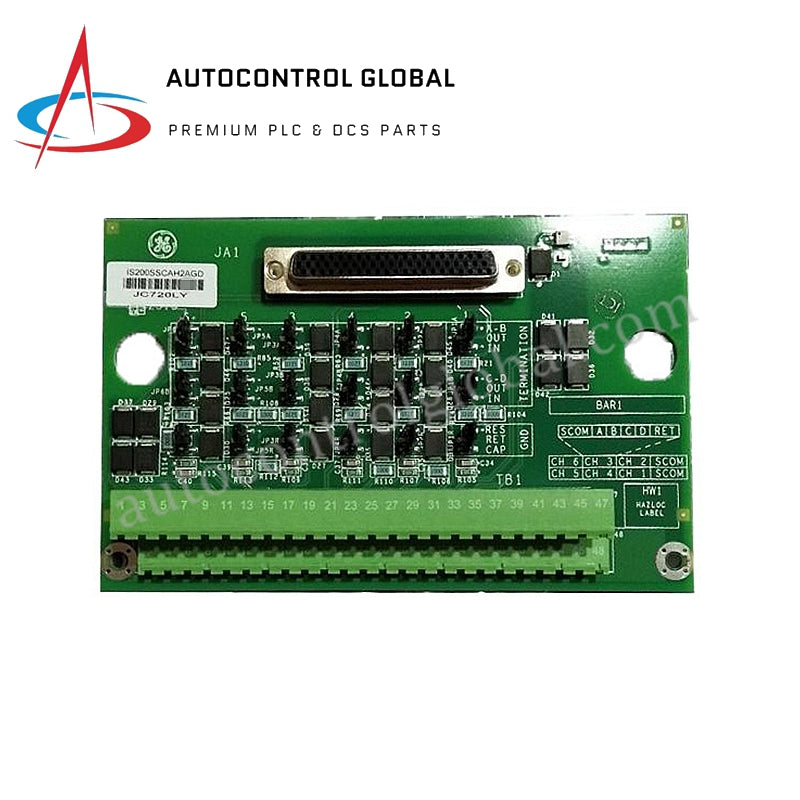

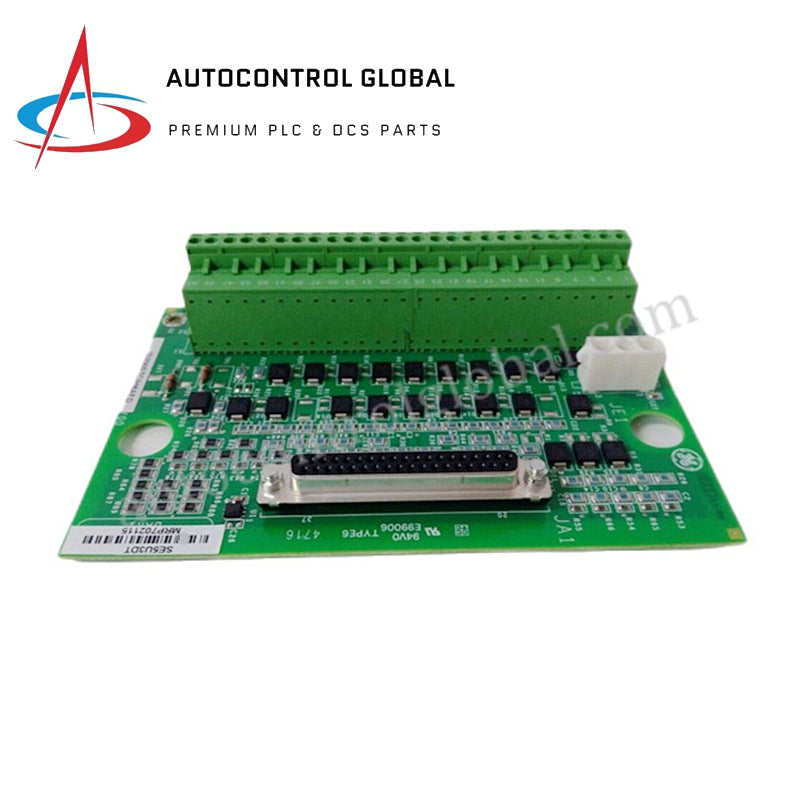

لوحة طرفية لإدخال/إخراج الاتصال التسلسلي GE IS200SSCAH2AGD
Manufacturer: GE Fanuc
-
Part Number: IS200SSCAH2AGD
Condition：New with Original Package
Product Type: لوحة المحطة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
الوصف
IS200SSCAH2AGD هو لوحة طرفية لإدخال/إخراج الاتصال التسلسلي من سلسلة Mark VI من GE. يوفر ما يصل إلى ستة قنوات اتصال تسلسلي قابلة للتكوين لأنظمة التحكم الصناعية.
الميزات الرئيسية
-
يدعم RS-232C, RS-485, أو RS-422 أنواع الإشارات
-
ما يصل إلى 6 قنوات تسلسلية، كل منها مع 6 نقاط اتصال
-
متوافق مع حزمة الإدخال/الإخراج PSCA عبر موصل DC-37
-
الاتصال عبر الإيثرنت من حزمة الإدخال/الإخراج إلى المتحكم
تكوين القناة والإشارة
-
كل قناة تشمل:
-
خطوط الإشارة A, B, C, D
-
عودة الإشارة (RET)
-
مشترك الدرع (SCOM)
-
تخطيط إشارة موحد: SCOM, A, B, C, D, RET (من اليسار إلى اليمين)
-
تخطيط الطرفية:
-
الصف السفلي (من اليسار إلى اليمين): القنوات 5، 4، 1
-
الصف العلوي (من اليسار إلى اليمين): القنوات 6، 3، 2
خيارات الإنهاء
-
مقاومات الإنهاء مطلوبة لـ RS-422/RS-485
-
قابلة للاختيار عبر القفزات JP1A و JP1B (خطوط A-B و C-D)
-
القفزات غير متصلة بشكل افتراضي
-
علامة واضحة على اللوحة لتكوين الإنهاء
