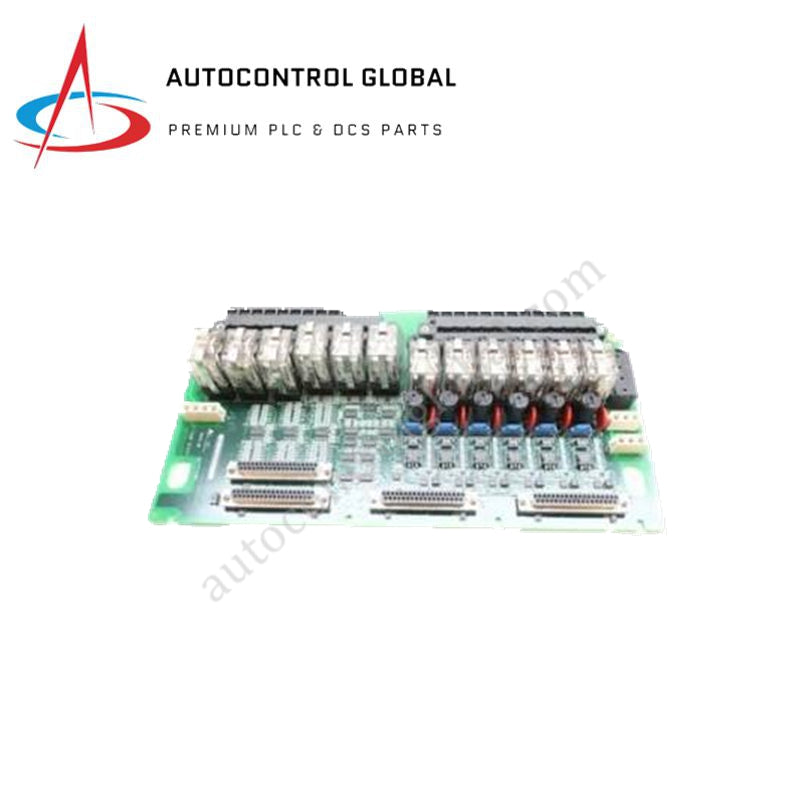

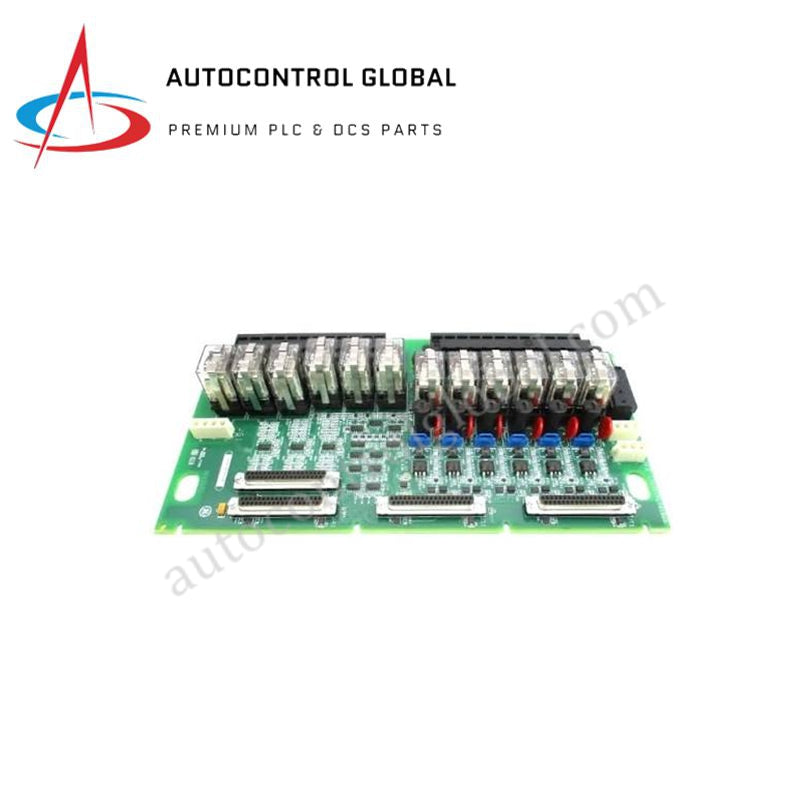

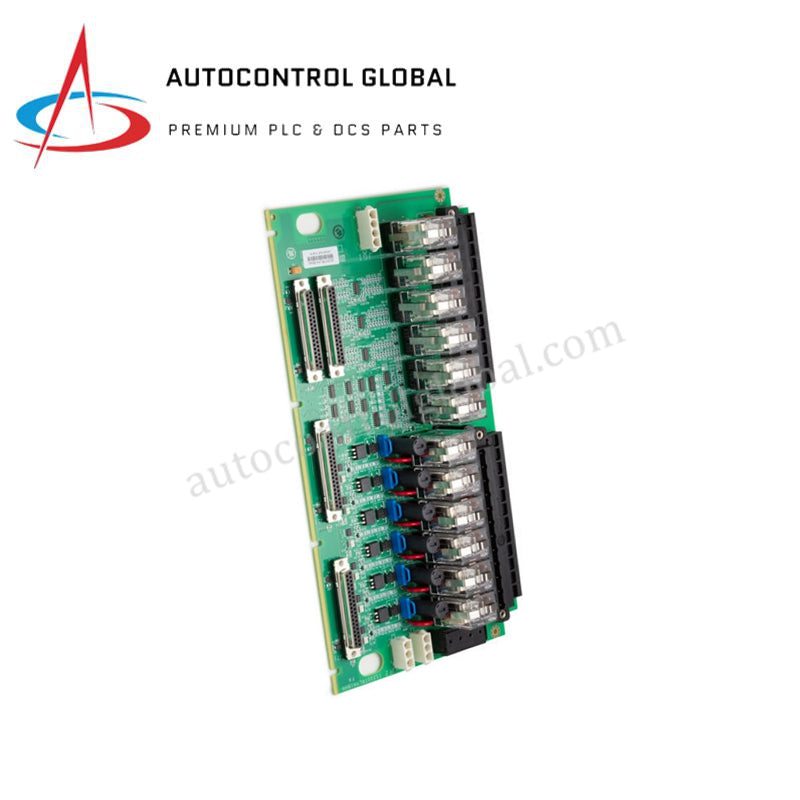

لوحة حماية التوربين Speedtronic Mark VI من GE، الطراز IS200TPROH1B BB
Manufacturer: GE Fanuc
-
Part Number: IS200TPROH1B BB
Condition：New with Original Package
Product Type: لوحات أطراف الحماية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
لوحة أطراف الحماية GE IS200TPROH1B BB Mark VI
تعمل لوحة أطراف الحماية GE IS200TPROH1B BB، المدرجة أيضًا باسم IS200TPRO، كمكوّن عتادي مخصص لتنفيذ دائرة الإيقاف الطارئ ومراقبة زيادة السرعة ضمن منصات التحكم بالتوربينات GE Mark VI Speedtronic. وتوجّه بطاقة الأطراف المتوافقة مع ناقل VME بحجم 6U مدخلات الإيقاف الطارئ، وملامسات مرحّل الفصل، وإشارات زيادة السرعة الإلكترونية ضمن نطاق إدخال +/-24 VDC إلى وحدات إدخال/إخراج النظام. وبفضل المرشحات النشطة المدمجة، وكبح الارتفاعات العابرة، والعزل الجلفاني بين القنوات والناقل بجهد 1500 VDC، تضمن الوحدة معالجة حتمية لحلقات الحماية الحرجة قبل إرسال إشارات حالة السلامة عبر اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | IS200TPROH1B BB |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.9 kg |
| الأبعاد | 233 mm x 167 mm (المعيار القياسي لملف VME بحجم 6U) |
| درجة حرارة التشغيل | من 0 deg C إلى +60 deg C |
| استهلاك الطاقة | +5 VDC عبر ناقل اللوحة الخلفية |
| تهيئة القنوات | قنوات إدخال متعددة للفصل والحماية |
| الإشارات المدعومة | فصل عند زيادة السرعة، إيقاف طارئ، ملامسات مرحّل الفصل |
| نطاق جهد الإشارة | نطاق إدخال +/-24 VDC |
| تصنيف العزل | عزل بين القناة والناقل بجهد 1500 VDC |
| التشخيص | مصابيح LED للحالة الخاصة بحالة الفصل وسلامة القنوات |
| التوصيل | أطراف لولبية مع واقيات للأسلاك |
سرعة اتصال ناقل اللوحة الخلفية وتوافق ذاكرة البرنامج الثابت
تعمل GE IS200TPROH1B BB كحلقة وصل عتادية مباشرة بين مستشعرات الحماية على مستوى الحقل وناقل اللوحة الخلفية لنظام التحكم. وتتيح سرعة الاتصال العالية تبادلًا حتميًا للبيانات، مما يضمن بقاء تنفيذ منطق الفصل الحرج متزامنًا تمامًا مع دورة مسح المعالج المركزي. ويحافظ التوافق الكامل مع ذاكرة فلاش البرنامج الثابت الموجودة على سلامة الاتصال عبر نواقل اللوحة الخلفية للنظام. ويمنع التحقق الصحيح من إصدار اللوحة عدم تطابق مقاطع الذاكرة، مما يتيح لخوارزميات السلامة معالجة إشارات زيادة السرعة عالية السرعة دون إدخال تأخيرات في حلقة التحكم.
الأسئلة الشائعة
س: كيف تساعد مؤشرات LED المدمجة للحالة أثناء استكشاف الأعطال ميدانيًا؟
ج: توفر مصابيح LED الموجودة على اللوحة الأمامية مؤشرًا مرئيًا فوريًا على سلامة القنوات النشطة، ووجود قضبان الطاقة الداخلية، وحالة دائرة الفصل، دون الحاجة إلى أدوات خارجية لقياس الإشارات.
س: ما طريقة التأريض التي تمنع الارتفاعات العابرة من إتلاف مداخل الحماية؟
ج: يجب على الفنيين إنهاء أسلاك تصريف التدريع الفردية عند قضيب التأريض الأرضي في الحاوية، مع الحفاظ على تأريض أرضي بنقطة واحدة للحفاظ على العزل الجلفاني بين القناة والناقل بجهد 1500 VDC.
س: هل يمكن توصيل مداخل الفصل مباشرة بملامسات المرحّل الجافة في أنظمة الطوارئ المساعدة؟
ج: نعم، تقبل تهيئة الإشارة المدمجة ملامسات المرحّل الجافة، إضافةً إلى إشارات الجهد النشطة +/-24 VDC، مع تطبيق كبح داخلي للارتفاعات العابرة عبر كل قناة.
