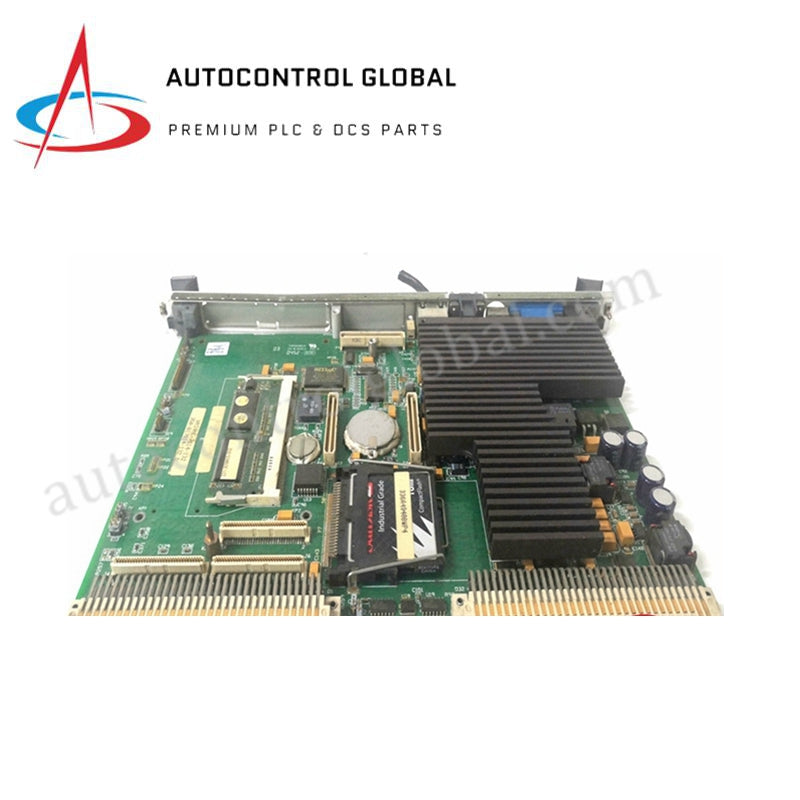

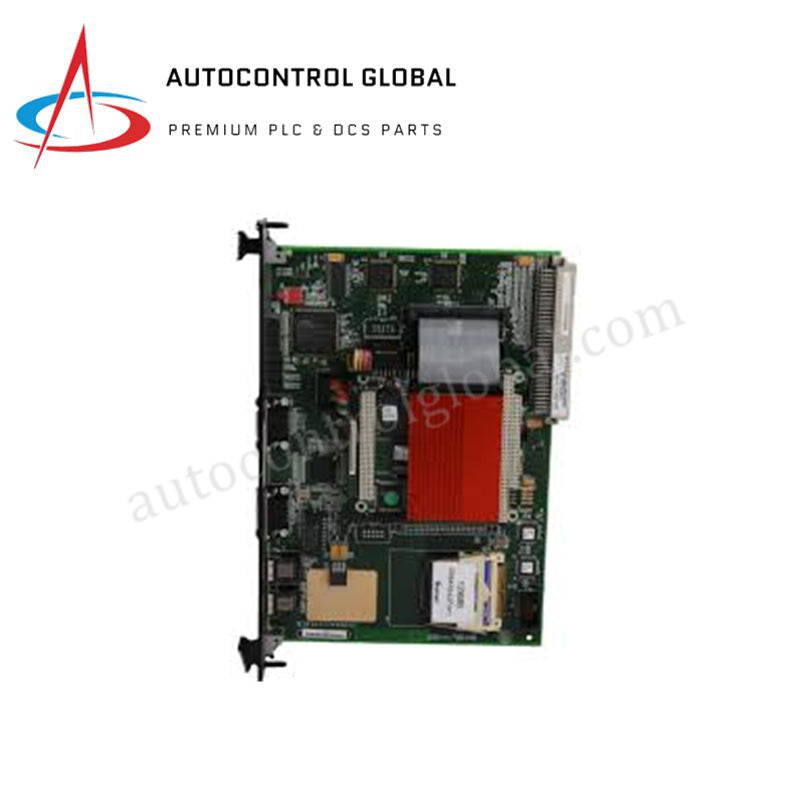

لوحة طرفية RTD من GE Mark VI IS200TRTDH1C بـ 12 قناة (نسخة)
Manufacturer: GE Fanuc
-
Part Number: IS210AEPSG1B
Condition：New with Original Package
Product Type: لوحة طرفية لإدخال RTD
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وصف المنتج
تُعد IS200TRTDH1C لوحة طرفية عالية الدقة لمستشعرات درجة الحرارة بمقاومة (RTD) مصممة لنظام التحكم General Electric Speedtronic Mark VI. تعمل هذه الوحدة كواجهة مادية رئيسية لمراقبة درجات حرارة التوربينات والمعدات المساعدة. من خلال تحويل قيم المقاومة من المستشعرات المثبتة في الميدان إلى بيانات رقمية لدرجة الحرارة، توفر IS200TRTDH1C للمتحكم بيانات حيوية للاتصالات عن بعد لحماية حرارية وتحسين الاحتراق.
مصممة لبيئات صناعية عالية الموثوقية، تحتوي IS200TRTDH1C على 12 قناة إدخال معزولة. تستخدم اللوحة مصدر تيار مستمر منخفض المستوى لتقليل التسخين الذاتي لعناصر RTD، مما يضمن دقة قياس فائقة تصل إلى ±0.25% عبر النطاق التشغيلي. تم تحسين هذه النسخة لمقاومة الضوضاء، حيث تتضمن نسبة رفض الوضع المشترك (CMRR) بقيمة 100 ديسيبل لحماية سلامة الإشارة في البيئات الكهربائية "الصاخبة" النموذجية لمرافق توليد الطاقة.
المواصفات الفنية
-
رقم الموديل: IS200TRTDH1C
-
منصة النظام: GE Mark VI Speedtronic
-
الاختصار الوظيفي: TRTD (لوحة طرفية لإدخال RTD)
-
سعة الإدخال: 12 قناة RTD
-
أنواع RTD المدعومة: Pt100 (بلاتين 100 أوم)، نيكل، نحاس (قابلة للتهيئة عبر البرمجيات)
-
نطاق القياس: 0–500 أوم
-
مصدر الإثارة: تيار مستمر منخفض المستوى للقياس الدقيق
-
معدل أخذ العينات: 10 هرتز لكل قناة
-
دقة النظام: ±0.25% من المدى الكامل (بيئة 0–70 درجة مئوية)
-
تصنيف العزل: 500 فولت تيار مستمر (بين القنوات وبين القناة والأرضي)
-
رفض الضوضاء: ≥100 ديسيبل عند 50/60 هرتز (CMRR)
-
الموصلات الفيزيائية: كتل طرفية بمسامير متينة
-
درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)
-
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
-
أبعاد اللوحة: 170 مم × 90 مم
-
الوزن: 0.38 كجم (صافي)
-
مطابقة المعايير: IEC 61326-1 للامتثال الكهرومغناطيسي الصناعي
التطبيق واستراتيجية النظام
تُعد IS200TRTDH1C ضرورية لمراقبة درجات الحرارة غير المتعلقة بالاحتراق، مثل درجات حرارة محامل المعادن، ودرجات حرارة زيت التزييت، وحرارة لفائف المولد الثابتة. في بنية Mark VI القياسية، يتم توصيل اللوحة مباشرة بمستشعرات الميدان وتتصل ببطاقة المعالج من سلسلة V (مثل VRTD) عبر كابلات عالية الكثافة. يدعم هذا التكوين كل من التكرار البسيط (Simplex) والتكرار الثلاثي المعياري (TMR)، مما يسمح بمراقبة درجات حرارة عالية التوفر حيث يتم التصويت على بيانات المستشعر من قبل ثلاث نوى تحكم منفصلة.
الأسئلة المتكررة
هل تدعم IS200TRTDH1C تكوينات RTD ذات 3 أسلاك و4 أسلاك؟ نعم، تم تصميم IS200TRTDH1C لاستيعاب كل من RTD ذات 3 أسلاك و4 أسلاك. يُنصح بشدة باستخدام توصيلات 3 أو 4 أسلاك في تطبيقات التوربينات لتعويض مقاومة أسلاك التوصيل وضمان أعلى دقة عبر مسافات الكابلات الطويلة.
هل يمكنني خلط أنواع RTD مختلفة على نفس اللوحة؟ بينما يدعم العتاد أنواعًا متعددة (Pt، Ni، Cu)، تحدد تهيئة البرمجيات في GE Toolbox أو ToolboxST منحنى الخطية للوحة. من الممارسات القياسية عادة استخدام أنواع مستشعرات متناسقة عبر لوحة واحدة لتسهيل المعايرة وإدارة التهيئة.
