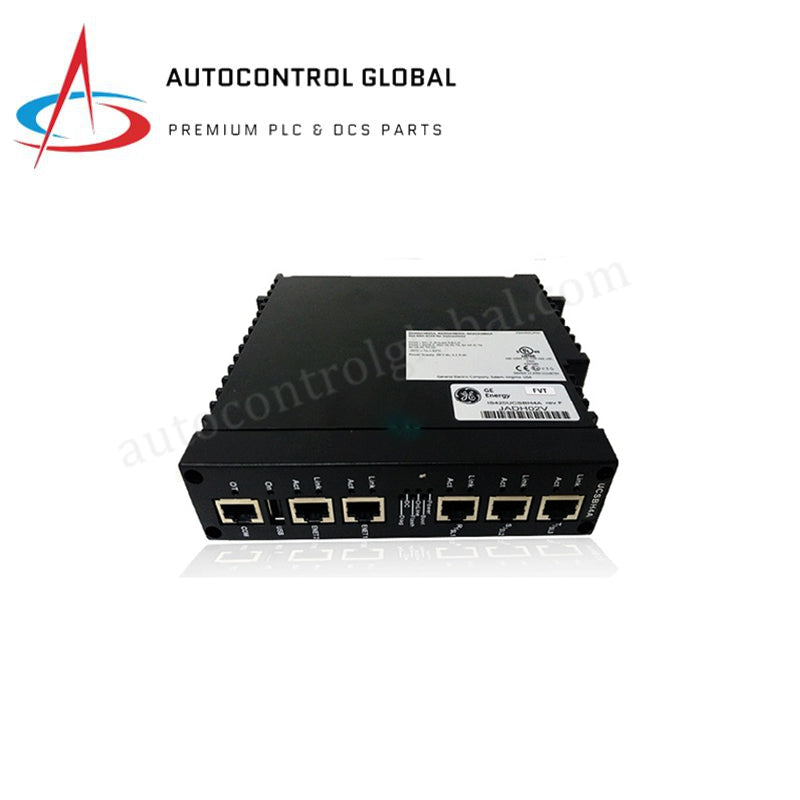

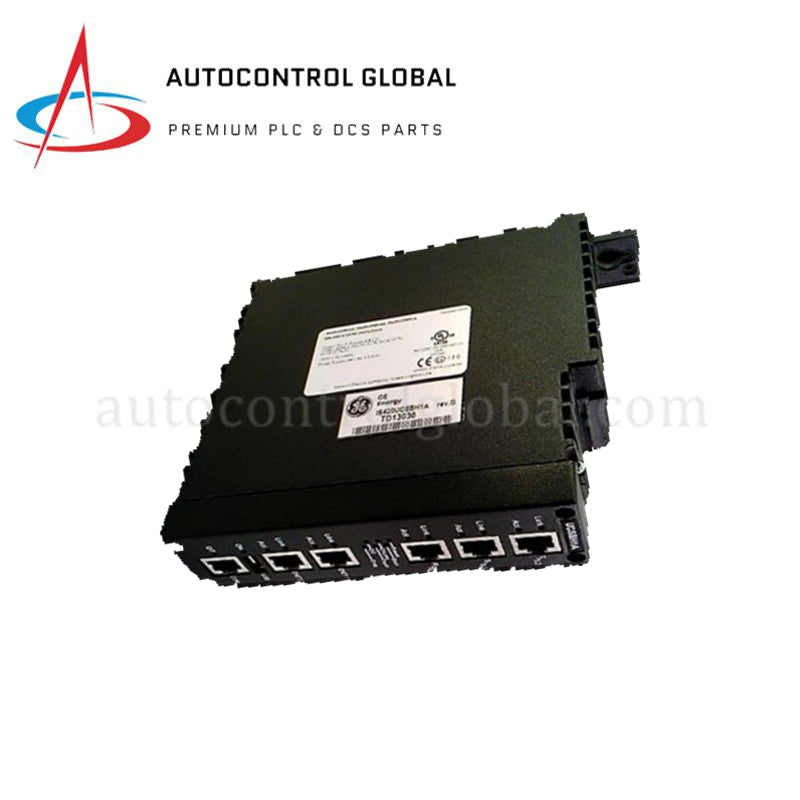

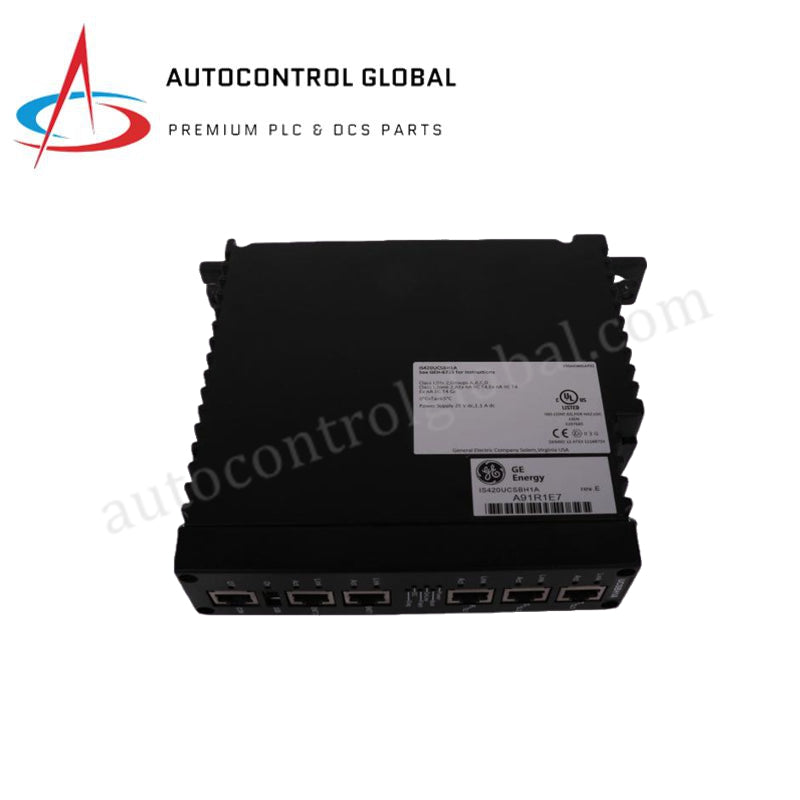

لوحة المعالج الأساسية GE Mark VIe UCSB IS420UCSBH1A
Manufacturer: GE Fanuc
-
Part Number: IS420UCSBH1A
Condition：New with Original Package
Product Type: وحدات المعالجة المركزية (CPU)
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة تحكم GE IS420UCSBH1A Mark VIe UCSB
تعمل وحدة التحكم GE IS420UCSBH1A، المعروفة أيضًا باسم وحدة التحكم GE IS420UCSB UCSB، كمكون مادي مخصص لتنفيذ خوارزميات التحكم في التوربينات، وإدارة الاتصالات مع حزم الإدخال/الإخراج الموزعة، وتسلسل الحماية ضمن منصات Mark VIe.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IS420UCSBH1A |
| العلامة التجارية | جنرال إلكتريك (GE) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | 33.0 سم × 10.0 سم × 5.0 سم |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | 28 فولت تيار مستمر اسمي (مزود عبر لوحة Mark VIe الخلفية) |
| المعالج الأساسي | معالج مدمج عالي الأداء |
| الذاكرة المدمجة | فلاش + SRAM لبرمجيات التحكم في الوقت الحقيقي |
| منافذ الاتصال | منفذا إيثرنت بسرعة 100 ميجابت في الثانية مزدوجان |
| البروتوكولات | بروتوكول بيانات إيثرنت العالمي (EGD) |
| التشخيصات | اختبار ذاتي مستمر، مراقبات الأجهزة، ومصابيح حالة LED |
| الرطوبة النسبية | 5 إلى 95% رطوبة نسبية، غير مكثفة |
التوجيه الحتمي للشبكة وتوسيع واجهة الاتصال
تؤسس وحدة التحكم أُطُر اتصال مستقرة باستخدام شبكات Profinet وEtherNet/IP الحتمية لإدارة مكونات النظام الموزعة. وبفضل بنية البيانات عالية السرعة، يحافظ المعالج على سرعة اتصال ناقل اللوحة الخلفية خلال ذروة دورات الإدخال/الإخراج.
عند الانتقال من تقييم المنطق المحلي إلى نقل الشبكة، تعالج الوحدة المتغيرات الميدانية الحرجة زمنياً أثناء تنفيذ ملفات تعريف توسيع كثافة الإدخال/الإخراج المنظمة. علاوة على ذلك، تضمن توافقية فلاش البرمجيات المتخصصة تنسيق الحلقات التنفيذية المتزامنة بين أزواج المعالجات الاحتياطية. هذا الترتيب الداخلي المحدد يمنع تذبذب الاتصال ويثبت عمليات الأتمتة في الوقت الحقيقي عبر المنصة.
الأسئلة المتكررة
س: ما هو القيد الدقيق للتبديل الساخن لهذه الوحدة أثناء تشغيل النظام الحي؟
ج: يسمح تصميم الأجهزة باستبدال الوحدة عبر الإنترنت دون إزعاج الأسلاك الميدانية. ومع ذلك، يجب على الفنيين التأكد من أن زوج التحكم الاحتياطي قد تزامن بالكامل وتولى الحالة النشطة الأساسية قبل إزالة وحدة التحكم المستهدفة من اللوحة الخلفية.
س: كيف تستجيب بنية الذاكرة الداخلية أثناء انقطاع مفاجئ في طاقة الإدخال؟
ج: تجمع اللوحة بين ذاكرة فلاش غير متطايرة وSRAM لتخزين برمجيات التحكم في الوقت الحقيقي والمعلمات النشطة. عند فقدان إمداد 28 فولت تيار مستمر، تبقى بيانات التكوين سليمة داخل طبقات الذاكرة غير المتطايرة، مما يسمح بالاستعادة الفورية أثناء دورات إعادة التشغيل.
س: ما هي الأخطاء المحددة التي تؤدي إلى تفعيل دوائر مراقبة الأجهزة المستقلة؟
ج: تنشط دائرة المراقبة عندما يتجاوز وحدة المعالجة الرئيسية حدود زمن تنفيذ المهام المحددة مسبقًا أو تفشل في دورات الاختبار الذاتي الداخلية. بمجرد تفعيلها، تضع الدائرة مخرجات وحدة التحكم فورًا في حالة آمنة ومتوقعة لحماية الأجهزة الميدانية المتصلة.
إرشادات التثبيت الميداني
ركب وحدة المعالجة عموديًا داخل فتحة هيكل خزانة Mark VIe المخصصة لتمكين التبريد الأمثل عبر الحمل الحراري السلبي. يجب على مهندسي الميدان ارتداء سوار تفريغ الشحنة الكهروستاتيكية (ESD) المتصل بنقطة تأريض الخزانة غير المطلية قبل إزالة الوحدة من تغليفها الوقائي.
حرك الوحدة بسلاسة على طول مسارات دليل الهيكل حتى تجلس المقابس الخلفية بالكامل في موصلات اللوحة الخلفية. بعد ذلك، شد مثبتات التثبيت المدمجة لتأمين التجميع ضد الاهتزازات الهيكلية من نوع التوربين. حافظ على فصل جميع مسارات بيانات إيثرنت مزدوجة 100 ميجابت في الثانية عن خطوط التيار المتردد عالية الجهد داخل الحاوية لمنع حقن الضوضاء الكهرومغناطيسية في وصلات اتصال EGD.
