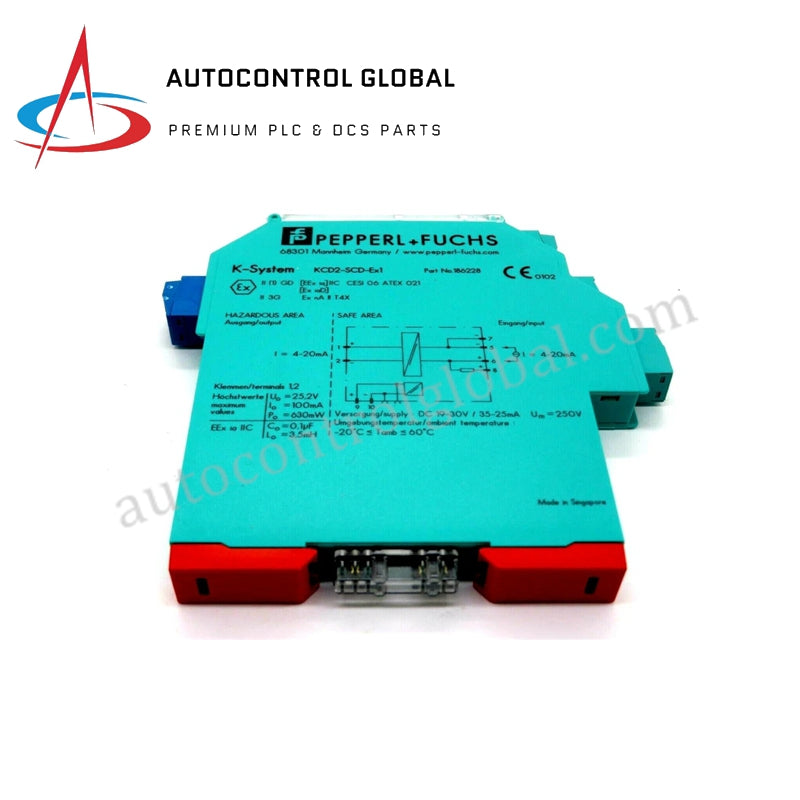

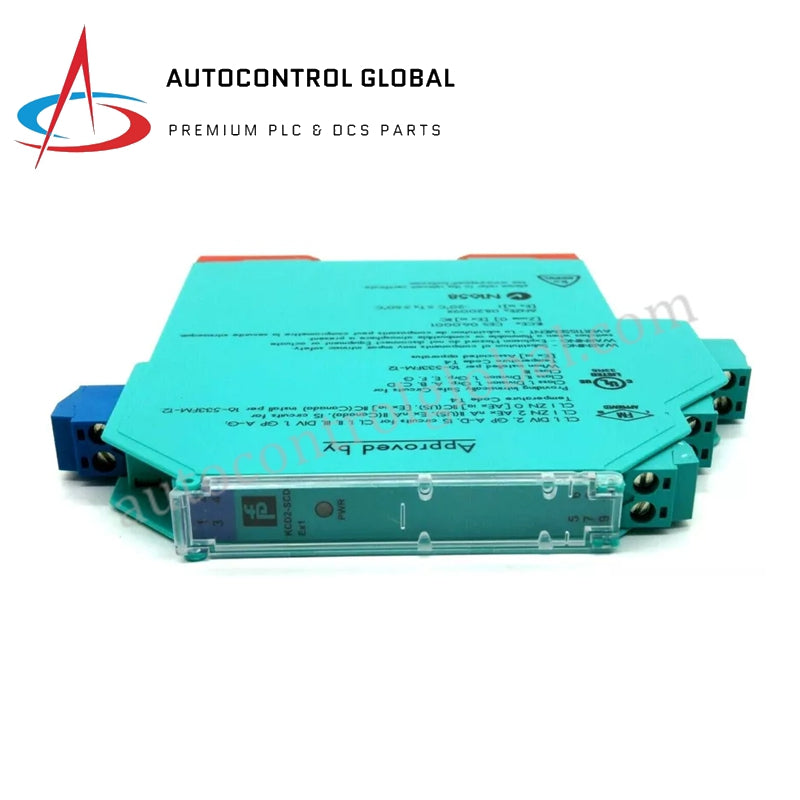

KCD2-SCD-EX1 Pepperl+Fuchs سائق التيار الذكي

الوصف

KCD2-SCD-EX1 هو محرك تيار ذكي من Pepperl+Fuchs مع خرج تماثلي وسلامة تكامل SIL 2.

معلومات عامة

• النموذج: KCD2-SCD-EX1

• العلامة التجارية: Pepperl+Fuchs

• نوع الإشارة: خرج تماثلي

• تصنيف SIL: SIL 2

متطلبات الطاقة

• نطاق الجهد: 19–30 فولت تيار مستمر

• تموج: ≤ 10%

• التيار المقنن: ≤ 30 مللي أمبير

• فقدان الطاقة: ≤ 600 مللي واط

• استهلاك الطاقة: ≤ 700 مللي واط

معلمات الإدخال

• جانب الاتصال: جانب التحكم (الأطراف 5-، 6+)

• نطاق الإشارة: 4–20 مللي أمبير (الحد الأقصى ~30 مللي أمبير)

• مقاومة الإدخال: > 100 كيلو أوم (توصيل مفتوح)

• هبوط الجهد عند 20 مللي أمبير:
  • < 23 فولت: ~6 فولت
  • < 27 فولت: ~10 فولت

معلمات الإخراج

• جانب الاتصال: جانب الحقل (الأطراف 1+، 2-)

• تيار الإخراج: 4–20 مللي أمبير

• الحمل: 0–650 أوم

• الجهد الأدنى: ≥ 13 فولت عند 20 مللي أمبير

• تموج: 20 مللي فولت rms
