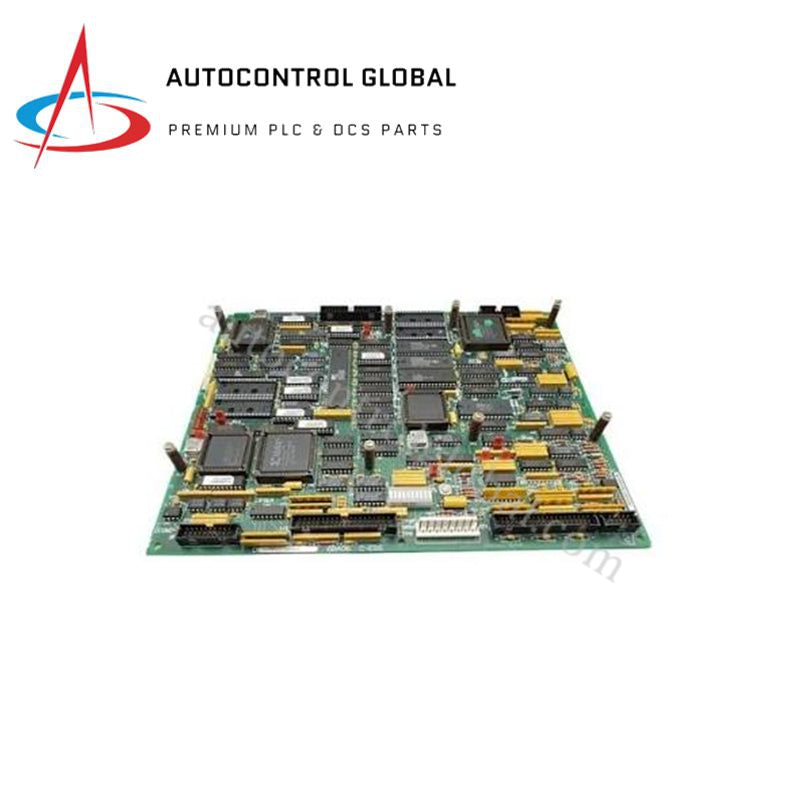

بطاقة اتصالات مارك V LAN GE DS200SLCCG3AHD
Manufacturer: GE Fanuc
-
Part Number: DS200SLCCG3AHD
Condition：New with Original Package
Product Type: بطاقات الاتصال المحلية (LAN)
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
بطاقة الاتصال LAN GE DS200SLCCG3AHD Mark V
تعمل بطاقة الاتصال LAN GE DS200SLCCG3AHD، المعروفة أيضًا باسم DS200SLCCG3AHD (SLCC)، كمكون مادي مخصص لتبادل البيانات بين وحدة التحكم المضيفة والشبكات الخارجية ضمن منصات التحكم في التوربين Mark V Speedtronic. تم تكوينها لتوجيه حزم الشبكة وتنفيذ التوصيل الفيزيائي للعقد، حيث توفر GE DS200SLCCG3AHD تنفيذًا مباشرًا فيزيائيًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200SLCCG3AHD |
| العلامة التجارية | GE |
| المنشأ | الصين |
| الوزن | 0.25 كجم (وزن الشحن: 3 كجم) |
| الأبعاد | 178 × 101 × 30 مم |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية |
| استهلاك الطاقة | متطلب إمداد منطق 5 فولت تيار مستمر |
| بروتوكولات الاتصال | إيثرنت / متوافق مع LAN |
| موصلات الواجهة | موصلات الحافة ومنافذ اتصال مخصصة |
| مؤشرات الحالة | صف مصابيح LED تشخيصية للتحقق من الاتصال والطاقة |
| ملف العزل | عزل بصري وكهربائي مدمج للضوضاء |
| حماية الدائرة | طلاء واقٍ لتحمل الظروف البيئية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| مستوى المراجعة | G3AHD (متوافق مع إصدارات G3 الأساسية السابقة) |
التحكم الصناعي وهندسة اللوحة الخلفية
تدمج بنية البطاقة مجموعات خاصة من أجهزة الإرسال والاستقبال المصممة للحفاظ على سرعة اتصال مستقرة لحافلة اللوحة الخلفية، وتفرض توافقًا صارمًا مع فلاش البرامج الثابتة عبر تجميع الرف القديم. تستخدم لوحة الدوائر المطبوعة متعددة الطبقات المدمجة حواجز عزل بصرية وكهربائية لحماية منطق المعالجة الداخلي من الضوضاء ذات الوضع المشترك وتقلبات جهد الأرضية المتأصلة في التوزيعات الموزعة. تدير القفزات التكوينية على اللوحة تعيين عناوين الأجهزة وتحسين مسارات الإشارة، بينما تعرض مجموعة مخصصة من مصابيح LED التشخيصية نشاط الخط الفيزيائي وحالة الاتصال مباشرة على اللوحة الأمامية.
الأسئلة المتكررة
س: كيف يؤثر تعيين مراجعة الأجهزة G3AHD على التثبيت في لوحة Mark V القديمة؟
ج: تشير مراجعة G3AHD إلى تحسينات تدريجية في الدوائر تحافظ على التوافق العكسي مع إصدارات G3 الأساسية السابقة، ولا تتطلب أي تعديلات على بنية اللوحة الخلفية أو معلمات برنامج النظام.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل نظام التحكم في التوربين؟
ج: لا، يمنع استخراج أو إدخال البطاقة أثناء التشغيل. يجب إيقاف تشغيل إمداد منطق الرف الفرعي قبل إزالة البطاقة لتجنب تلف حافلة البيانات العابرة أو حدوث شرارات كهربائية مدمرة عبر موصلات الحافة.
س: ما الطريقة المستخدمة لحماية مسارات الاتصال من التداخل الكهرومغناطيسي داخل الخزانة؟
ج: تستخدم الأجهزة موصلات بصرية محلية وحواجز عزل جلفانية لكسر حلقات الأرض واعتراض الضوضاء الكهربائية قبل دخول منطق معالجة الحافلة الداخلية.
إرشادات التثبيت الميداني
- تحقق من أن جميع خطوط طاقة منطق 5 فولت تيار مستمر والاتصالات الطرفية غير مفعلة تمامًا قبل بدء استخراج الأجهزة.
- قم بتأريض نفسك باستخدام سوار معادل الشحنات الساكنة المتصل بنقطة أرضية موثوقة على إطار الخزانة قبل إزالة البطاقة من غلاف التعبئة.
- طابق مواقع القفزات الفيزيائية على تجميع G3AHD الجديد تمامًا مع التكوين الموجود على البطاقة المستهدفة للاستبدال.
- أدخل موصلات الحافة متعددة الطبقات مباشرة في أدلة هيكل قفص البطاقة، واضغط بقوة على الزوايا حتى تثبت الألسنة الهيكلية في مقبس اللوحة الخلفية.
