لوحة مشغل مفتاح الوظيفة PP820 ABB 3BSE042243R1

نظرة عامة على المنتج

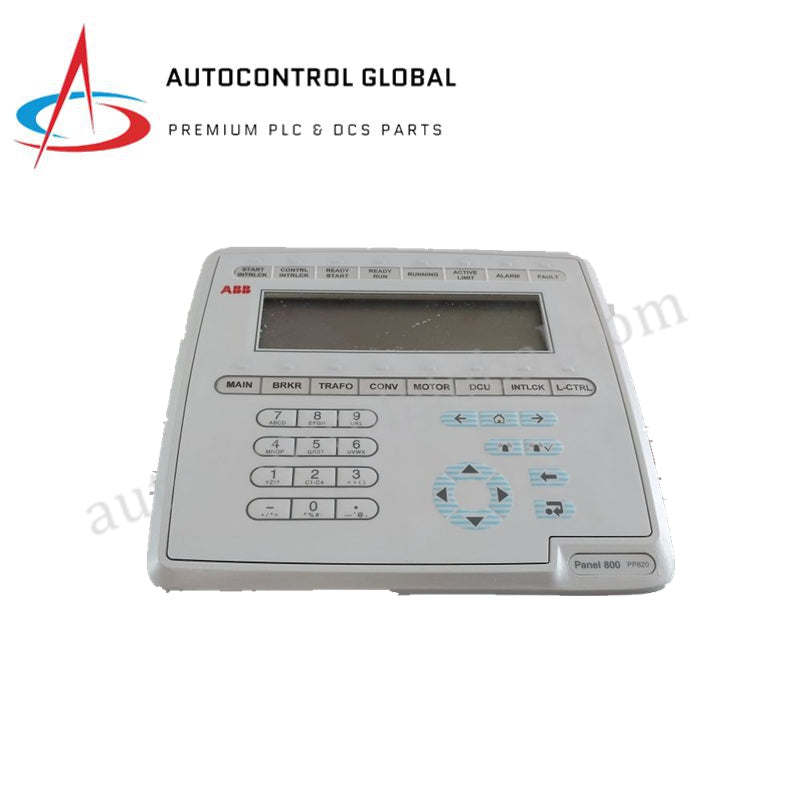

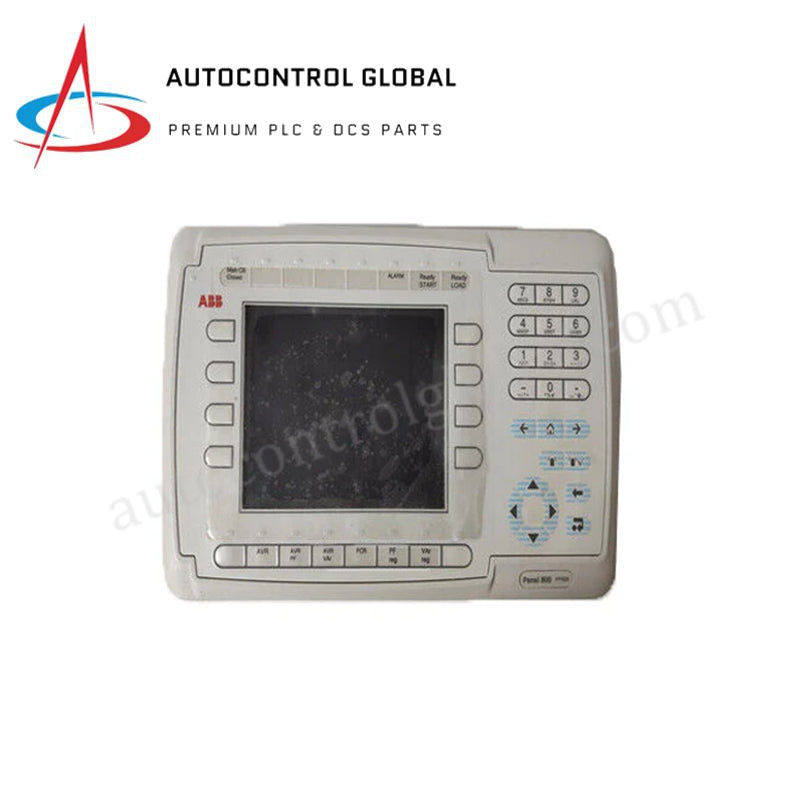

تعمل لوحة ABB PP820 (رقم القطعة: 3BSE042243R1) كواجهة بشرية-آلية متينة وملموسة مصممة لبيئات العمليات الصعبة. توفر لوحة مفاتيح الوظائف الصناعية هذه للمشغلين حقول إدخال مادية مخصصة وشاشة عالية التباين لمراقبة ومعالجة معلمات النظام في الوقت الحقيقي. تندمج بسلاسة في حلقات التحكم التي تستخدم وحدات تحكم ABB AC800M أو AC500، بالإضافة إلى وحدات تحكم منطقية قابلة للبرمجة (PLCs) من عدة موردين، مما يجعلها خيارًا قياسيًا للواجهات عبر السفن البحرية، ومحطات معالجة المياه، وأرضيات معالجة المواد الكيميائية.

نقوم بشحن هذه الأجهزة الخاصة بلوحة المشغل حصريًا كـ جديدة 100% وأصلية من المصنع. تصل الوحدة داخل تغليفها الأصلي غير المفتوح، خالية من أي آثار تركيب سابقة، وتحمل ضمان عيوب المصنع لمدة 12 شهرًا كاملًا.

المواصفات الفنية

مزايا هندسية

• يحمي من الغسلات المباشرة عالية الضغط: الواجهة الأمامية المتينة بمعيار IP66 والغلاف NEMA 4X تمنع نفاثات المياه عالية الضغط، ورشاشات التعقيم القلوية، ودخول الغبار الجزئي الدقيق. هذا الختم الميكانيكي المحكم يحمي الإلكترونيات الداخلية في خطوط معالجة الأغذية ومنصات الخدمات البحرية الخارجية.

• يسمح بالتشغيل الأعمى مع القفازات: يستخدم التصميم مفاتيح ميكانيكية مميزة وقابلة للتخصيص إلى جانب شاشة FSTN-LCD. على عكس الزجاج اللمسي السعوي، توفر هذه الأزرار الفيزيائية ردود فعل لمسية واضحة، مما يسمح لمشغلي المصنع بتشغيل الحلقات الطارئة أو تغيير الوصفات أثناء ارتداء قفازات العمل الثقيلة الواقية.

• يوفر مساحة مميزة في صواني الكونسول الضحلة: يتيح عمق التثبيت النحيف 57 مم الانزلاق داخل أبواب خزائن التحكم الرقيقة وحاويات الذراع المتأرجحة المدمجة. هذا التصميم منخفض الارتفاع يلغي الحاجة إلى حاويات عميقة وضخمة، مما يترك مساحة توجيه قصوى لقنوات الأسلاك والموزعات الطرفية تحتها.

• يحافظ على مسارات البنية التحتية متعددة البروتوكولات: تستضيف اللوحة الأم منافذ إيثرنت وRS232 وRS422/485 مستقلة في نفس الوقت. تجمع هذه المجموعة المتنوعة من الاتصالات بين المكونات القديمة والجديدة، مما يسمح للوحة بإدارة شبكة Modbus TCP حديثة عبر الإيثرنت أثناء سحب بيانات تسلسلية من رابط حافلة ميدانية قديم.

الأسئلة الشائعة

• كيف تثبت جهاز PP820 داخل فتحة لوحة خزانة لضمان ختم IP66؟

  نظف حدود الصفائح المعدنية حول فتحة اللوحة تمامًا لإزالة بقايا الزيت. ثبت حشية الختم المطاطية المدمجة بشكل متساوٍ حول حافة الإطار الخلفي، ثم ادفع هيكل PP820 إلى الأمام داخل الفتحة، وشد جميع مشابك التثبيت الثقيلة المرفقة بالتساوي من الخلف حتى تضغط الحشية بشكل مسطح على وجه اللوحة.

• هل يدعم هذا الجهاز البشري-الآلي (HMI) الاتصال بوحدات تحكم من جهات خارجية غير ABB؟

  نعم. تستخدم اللوحة شرائح اتصال تسلسلية وإيثرنت عالمية. من خلال تكوين واجهات التسلسلية أو RJ45 المدمجة مع بروتوكولات صناعية قياسية مثل Modbus RTU أو Modbus TCP، تقرأ الوحدة وتكتب نقاط البيانات مباشرة إلى وحدات التحكم المنطقية القابلة للبرمجة (PLC) ومحركات التردد المتغير من جهات خارجية.

• ما هي مؤشرات التحذير التي تشير إلى أن بطارية الساعة الحقيقية (RTC) بحاجة إلى استبدال؟

  عندما تنخفض بطارية الليثيوم CR2450 عن حدود الجهد الاسمية، تسجل التشخيصات الداخلية علامة على العتاد، مما يسبب ظهور تنبيه ساعة النظام على شاشة العرض أثناء الإقلاع. يمكنك فتح غطاء البطارية الخلفي واستبدال البطارية دون تفكيك هيكل اللوحة.
