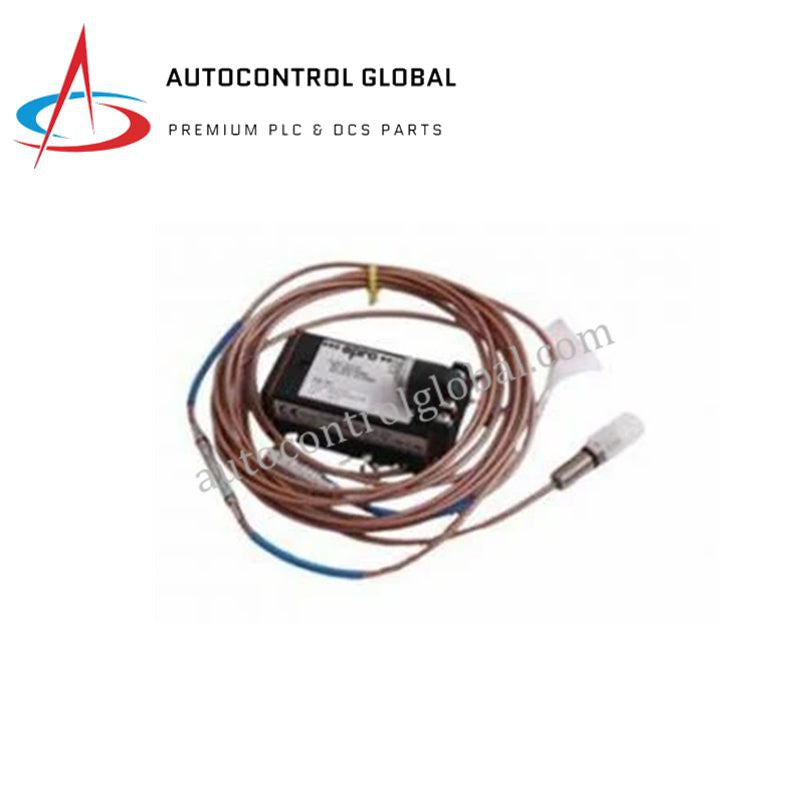

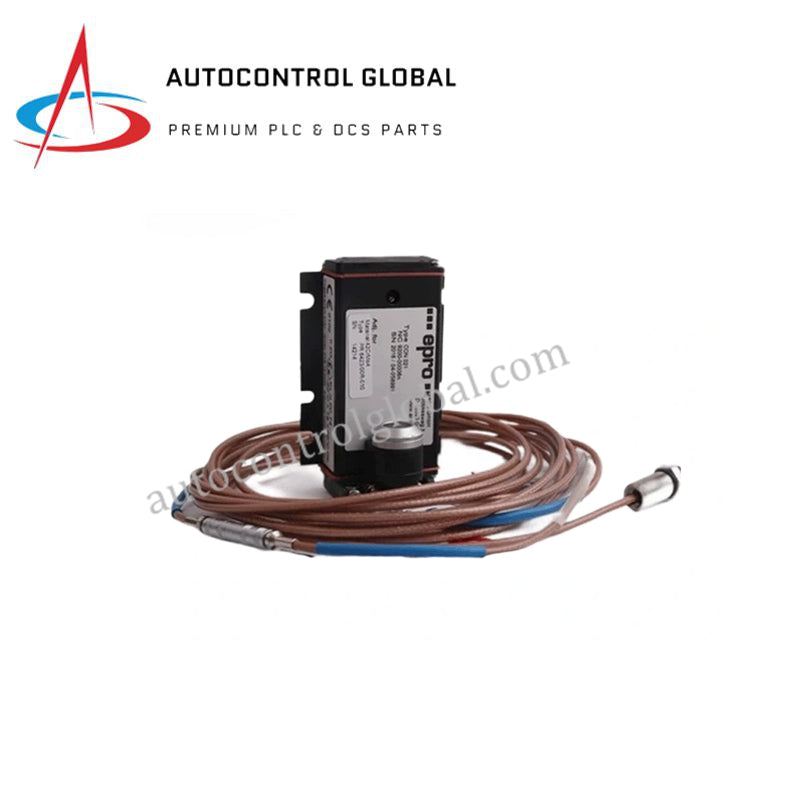

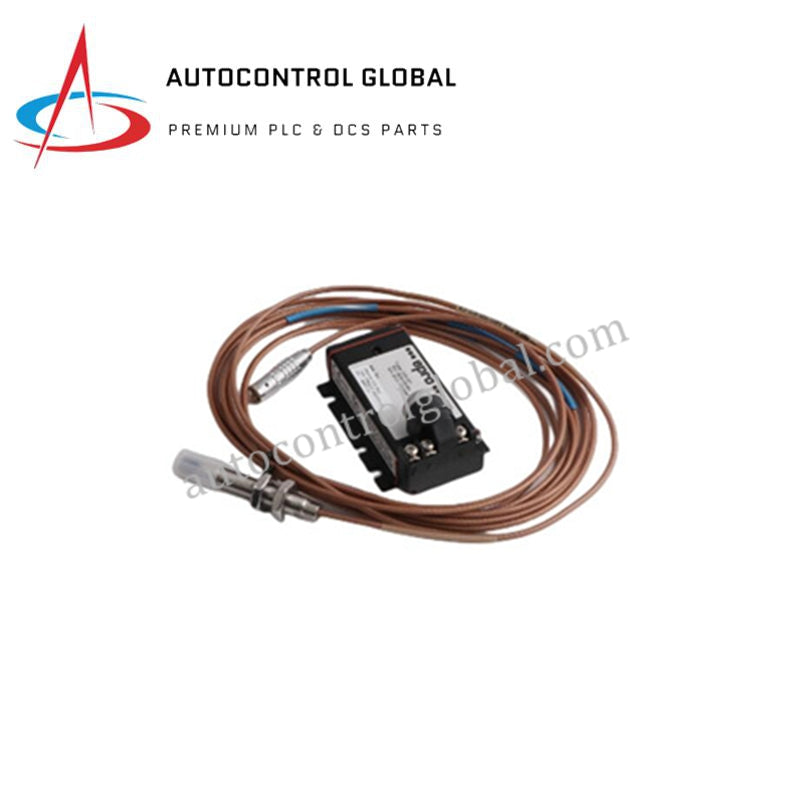

PR6424/001-030 CON021 حساسات القرب من إيمرسون
Manufacturer: Emerson
-
Part Number: CON021+PR6424/01
Condition：New with Original Package
Product Type: مستشعرات القرب
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظام محول التيار الدوامي Emerson PR6424/001-030 CON021
يعمل Emerson PR6424/001-030 CON021، المُدرج أيضًا باسم PR6424/001-030 كمستشعر تقارب، كمكوّن عتادي مخصص لاكتشاف الإزاحة دون تلامس ضمن أنظمة مراقبة الآلات التوربينية. وتحول مجموعة المكونات العتادية المتعددة تغيّرات مسافة الهدف إلى مخرجات جهد متناسبة، ما يتيح المراقبة الفورية لمعلمات اهتزاز العمود وموضعه المحوري.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | PR6424/001-030 CON021 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية / ألمانيا |
| الوزن | 120 غرامًا (الوزن الصافي لمحوّل الإشارة) |
| الأبعاد | قطر طرف المسبار 10 مم |
| درجة حرارة التشغيل | من -35 إلى +180 درجة مئوية (رأس المستشعر)، ومن -30 إلى +100 درجة مئوية (المحوّل) |
| استهلاك الطاقة | استهلاك إثارة ضئيل عبر تيارات دخل خط التغذية |
| نطاق التردد | من 0 إلى 20,000 هرتز (منحنى استجابة -3 ديسيبل) |
| جهد التغذية | من -23 فولت تيار مستمر إلى -32 فولت تيار مستمر / من -21 فولت تيار مستمر إلى -32 فولت تيار مستمر |
| نطاق القياس الخطي | نطاق اسمي يبلغ نحو 4.0 مم |
| الفجوة الهوائية الأولية | خلوص أساسي قدره 1.0 مم |
| الحساسية | 4 فولت/مم (هامش سماح +/-5%) |
| الانحراف عن الخطية | تفاوت قدره +/-0.025 مم |
| مادة الهدف | فولاذ مغناطيسي حديدي (المعيار 42CrMo4 / AISI 4140) |
| فئة الحماية | IP66 (مجموعة رأس المستشعر)، IP20 (محوّل الإشارة) |
| الشهادات | ATEX، IECEx، CSA للسلامة الجوهرية Ex ia IIC T4/T6 Gb |
ميزات التحكم في العمليات وأجهزة DCS
يستخدم النظام بنية بروتوكول حلقة 4-20 مللي أمبير إلى جانب مسارات جهد مباشرة للاتصال بشبكات حماية الآلات. وتمنع دوائر العزل الجلفاني عالية التكامل ارتفاعات الجهد العابرة من الانتقال من جانب الحقل الخطِر إلى رفوف المعالجة. كما تحمي ميزات العزل المخصصة بين القنوات خطوط الإشارة من التيارات الشاردة، بينما تحدّ منطق تكييف متخصص من أخطاء الممانعة الخارجية عبر كابلات التمديد الطويلة، للحفاظ على تشغيل المستشعر عالي الدقة.
الأسئلة الشائعة
س: ما المعلمات المعدنية المحددة التي يجب أن يستوفيها عمود الدوران الخاضع للمراقبة؟
ج: تتطلب حلقة المستشعر هدفًا مصنوعًا من فولاذ مغناطيسي حديدي، ومُحسّنًا لتركيبات 42CrMo4 أو AISI 4140. ويجب ألا يقل قطر سطح تتبع الهدف عن 25 مم لتجنب أخطاء القياس.
س: كيف يعالج محوّل CON021 معلمات الخرج الكهربائية المختلفة؟
ج: يغيّر المحوّل تدريجه استنادًا إلى توصيلات كتلة الأطراف. ويوفر مقياس خرج من -4 فولت تيار مستمر إلى -20 فولت تيار مستمر، أو من -2 فولت تيار مستمر إلى -18 فولت تيار مستمر، تبعًا للبنية التحتية المطبقة لتغذية الجهد السالب بالتيار المستمر.
إرشادات التركيب الميداني
ثبّت محوّل الإشارة CON021 مباشرةً على سكة DIN قياسية داخل خزانة تحكم صناعية. اربط المسبار ذي القطر 10 مم في حامل صلب لمنع الرنين البنيوي أثناء التشغيل. اضبط الفجوة الهوائية الميكانيكية الأولية على 1.0 مم باستخدام أداة قياس سماكة غير مغناطيسية قبل تطبيق الجهد على النظام. مرّر جميع الكابلات المدرعة المعزولة بمادة PTFE عبر مواسير فولاذية مؤرضة، مع الحفاظ على نصف قطر انحناء يزيد عن 35 مم. أوصل سلك تدريع الكابل بالأرضي حصريًا عند قضيب إنهاء هيكل لوحة المراقبة، واترك رأس المسبار معزولًا عن تأريض الآلة للحد من حلقات التأريض.
