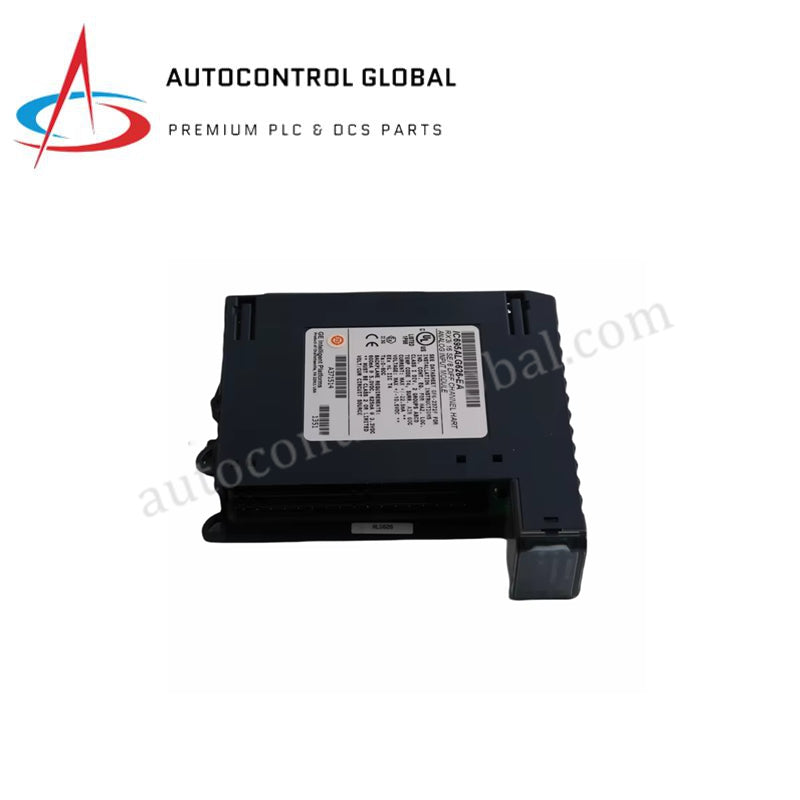

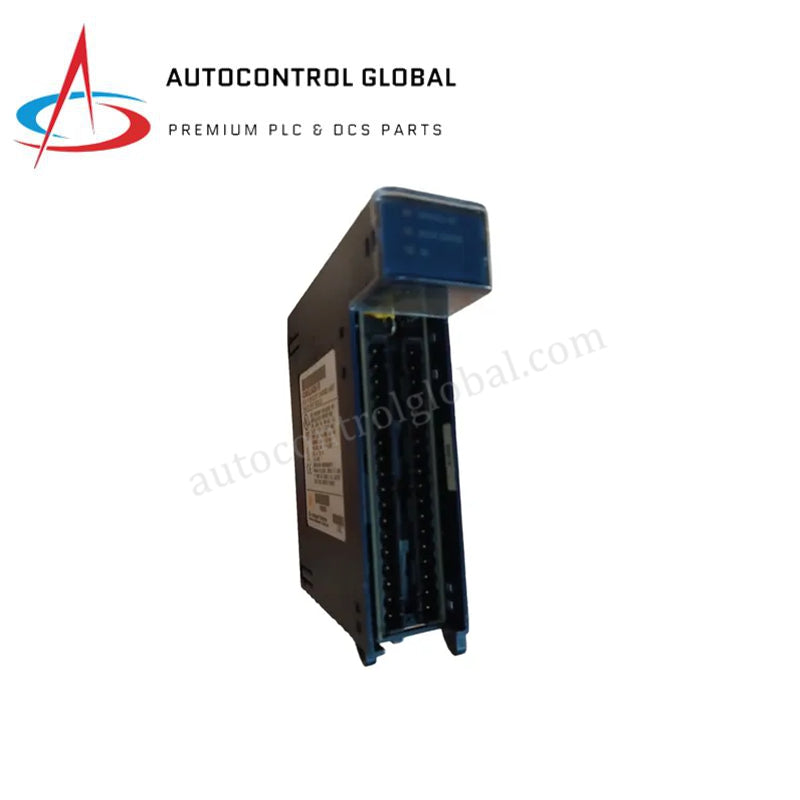

وحدة إدخال تماثلية HART بـ16 قناة RX3i IC695ALG626 من Emerson
Manufacturer: GE Fanuc
-
Part Number: IC695ALG626
Condition：New with Original Package
Product Type: أنظمة PACSystems RX3i
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظرة عامة على المنتج
يُعد GE IC695ALG626 حلاً عالي الأداء للإدخال التناظري ضمن عائلة PACSystems RX3i. يدمج هذا الموديل اتصال HART 5.0 مباشرة في بنية اللوحة الخلفية، مما يلغي الحاجة إلى مضاعفات HART الخارجية أو الوحدات الجانبية المعقدة. يوفر 16 قناة أحادية الطرف أو 8 قنوات تفاضلية، مستخدمًا محول تناظري إلى رقمي بدقة 24 بت لتقديم دقة فائقة للمتغيرات العملية الحرجة. يتم تصنيعه الآن تحت إشراف Emerson Automation، مما يضمن تدفق بيانات التشخيص بسلاسة من الأجهزة الذكية الميدانية إلى منطق التحكم الخاص بك.
الحالة: 100% جديد تمامًا، في تغليف المصنع الأصلي.
المواصفات الفنية
| المعامل | تفاصيل المواصفات |
| القنوات | 16 أحادية الطرف / 8 تفاضلية |
| نطاقات الإدخال (التيار) | 0–20 مللي أمبير، 4–20 مللي أمبير، ±20 مللي أمبير |
| نطاقات الإدخال (الجهد) | ±10 فولت، 0–10 فولت، ±5 فولت، 0–5 فولت، 1–5 فولت |
| بروتوكول HART | الإصدار 5.0 (4 مودمات داخلية) |
| دقة محول التناظري إلى الرقمي | 24 بت |
| الدقة (0–60 درجة مئوية) | 0.1% إلى 0.3125% (تعتمد على النطاق) |
| خيارات التصفية | 8 هرتز، 12 هرتز، 16 هرتز، 40 هرتز، 200 هرتز، 500 هرتز |
| طاقة اللوحة الخلفية | 600 مللي أمبير عند 5 فولت / 625 مللي أمبير عند 3.3 فولت |
| العزل | 1500 فولت متردد (لمدة دقيقة واحدة) |
| صيغة البيانات | IEEE 32-بت عائم أو 16-بت صحيح |
مزايا هندسية
-
إدارة الأصول المتكاملة: يلتقط الموديل المتغيرات الثانوية والثالثية لبروتوكول HART دون التأثير على حلقة 4-20 مللي أمبير الأساسية. يتيح ذلك للمهندسين مراقبة صحة الجهاز ودرجة الحرارة وتشخيص الضغط عن بُعد عبر وحدة المعالجة المركزية لـ PACSystems.
-
دقة عالية الكثافة: يتتبع محول التناظري إلى الرقمي بدقة 24 بت التقلبات الدقيقة في إشارات العملية. هذه الدقة ضرورية في البيئات الحساسة مثل التكرير الكيميائي وتوليد الطاقة حيث تؤدي الأخطاء الطفيفة إلى توقفات كبيرة.
-
تقليل المساحة: من خلال دمج مودمات HART مباشرة في IC695ALG626، يتم التخلص من الأجهزة الخارجية والأسلاك المرتبطة بها. هذا يبسط تصميم الخزانة ويقلل من نقاط الفشل المحتملة في سلسلة الإشارة.
-
رفض الضوضاء القابل للتكوين: ستة ترددات تصفية يمكن للمستخدم اختيارها (من 8 هرتز إلى 500 هرتز) تسمح للموديل بتجاهل التداخل الكهربائي الشائع في البيئات الصناعية الثقيلة، مما يضمن الحصول على بيانات نظيفة حتى بالقرب من المعدات عالية الجهد.
الأسئلة الشائعة
هل يدعم IC695ALG626 التبديل الساخن داخل رف RX3i؟
نعم، تدعم بنية PACSystems RX3i الإدخال/الإزالة الساخنة. يمكنك استبدال الموديل دون إيقاف تشغيل الرف بالكامل، بشرط اتباع بروتوكولات السلامة الصناعية القياسية لمنع ارتفاعات الإشارة.
كيف يعمل التعدد الزمني لبروتوكول HART مع وجود 4 مودمات داخلية فقط لـ 16 قناة؟
يستخدم الموديل تعددًا زمنيًا عالي السرعة داخليًا لمشاركة المودمات الأربعة عبر جميع القنوات الستة عشر. تحافظ هذه التهيئة على وقت تحديث بيانات HART النموذجي من 0.7 إلى 4.0 ثوانٍ، وهو كافٍ لمهام التشخيص والتكوين.
ما إصدار البرنامج الذي أحتاجه لتكوين هذا الموديل؟
يجب استخدام إصدار Machine Edition 5.5 أو أحدث. يتيح البرنامج تحديد نطاقات الإدخال، إعدادات التصفية، ومعلمات تمرير HART لكل قناة على حدة.
هل يمكنني مزج مدخلات الجهد والتيار على نفس الموديل؟
نعم. كل قناة قابلة للتكوين بشكل فردي. يمكنك مراقبة محول ضغط 0-10 فولت على قناة واحدة بينما تستقبل إشارة HART 4-20 مللي أمبير من مقياس تدفق على قناة أخرى.
