شنييدر إلكتريك 141MMS53502 وحدة تحكم حركة كوانتوم سيركوس
Manufacturer: Schneider
-
Part Number: 141MMS53502
Condition：New with Original Package
Product Type: وحدات التحكم في الحركة
-
Country of Origin: France
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

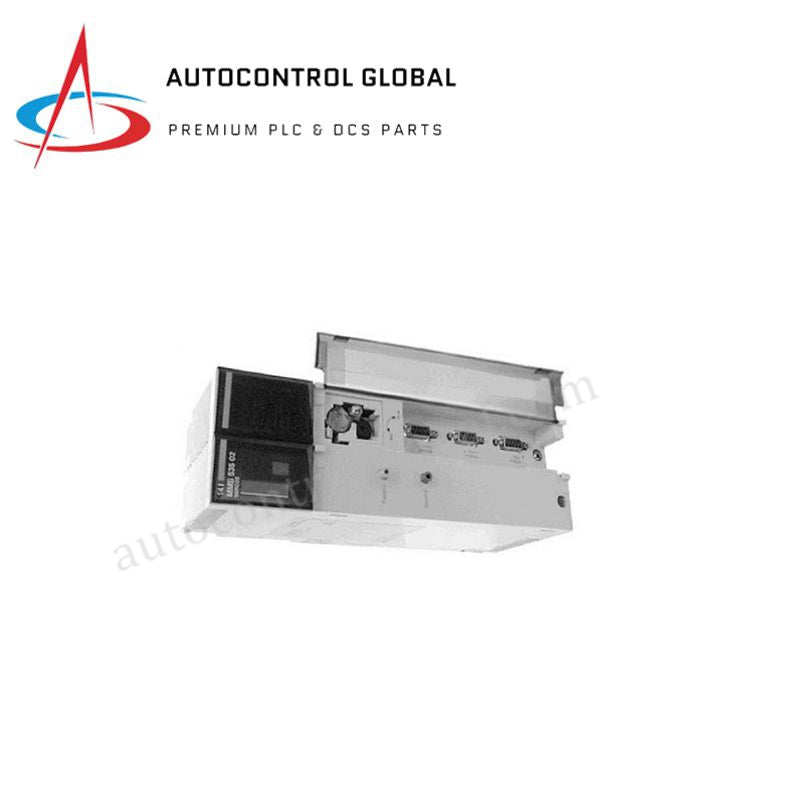

وحدة تحكم الحركة SERCOS من شنايدر إلكتريك 141MMS53502
مُعدة للتحكم في الحركة متعددة المحاور ضمن منصة PLC موديكوون كوانتم، توفر وحدة التحكم في الحركة شنايدر إلكتريك 141MMS53502 (141MMS53502) تنفيذًا مباشرًا فعليًا لاتصال SERCOS الحتمي ومعالجة أوامر المحاور.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 141MMS53502 |
| العلامة التجارية | شنايدر إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 42 جم |
| الأبعاد | عرض وحدة كوانتم قياسية بمكانين |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | غير محدد (مزود بالطاقة عبر لوحة كوانتم الخلفية) |
| المعالج | 586 DX5، 133 ميجاهرتز |
| بروتوكول الاتصال | SERCOS (نظام الاتصال التسلسلي في الوقت الحقيقي) |
شبكات Profinet / EtherNet/IP الحتمية
تستخدم وحدة 141MMS53502 واجهة SERCOS الحتمية لضمان تزامن دقيق لتسلسلات الحركة متعددة المحاور. من خلال التكامل المباشر في رف كوانتم، تستفيد الوحدة من سرعة ناقل الاتصال في اللوحة الخلفية لتقليل التأخير بين منطق تحكم PLC وأوامر المحرك الفعلية. تدعم الوحدة توافق فلاش البرنامج الثابت للمعلمات التشغيلية الداخلية، مما يسهل التوافق مع تكوينات النظام القائمة. تضمن بنية الشبكة الحتمية أن حزم بيانات الحركة تُسلم ضمن فترات زمنية محددة مسبقًا، مما يمنع التذبذب في التطبيقات عالية السرعة مثل الروبوتات وخطوط التعبئة المتزامنة.
الأسئلة المتكررة
س: هل يمكن لوحدة 141MMS53502 تنفيذ الاستيفاء متعدد المحاور بدون وحدة تحكم خارجية؟
ج: تنفذ الوحدة ملفات الحركة محليًا بناءً على الأوامر المستلمة من وحدة المعالجة المركزية كوانتم. تدير تزامن المحاور عبر حلقة SERCOS، بشرط برمجة كتل الوظائف الحركية المحددة بشكل صحيح داخل بيئة PLC.
س: هل هناك قيود تتعلق بتكوين حلقة SERCOS لهذه الوحدة؟
ج: يجب أن تلتزم حلقة SERCOS بقيود الطوبولوجيا القياسية. تأكد من أن طبقة الألياف البصرية أو النحاس خالية من تلاشي الإشارة الذي يتجاوز حدود البروتوكول للحفاظ على أداء الاتصال الحتمي.
إرشادات التركيب الميداني
- تركيب الرف: تشغل وحدة 141MMS53502 مكانين متجاورين في اللوحة الخلفية لموديكوون كوانتم. تحقق من أن مزود طاقة الرف قادر على تحمل التيار المطلوب قبل الإدخال.
- تركيب الوحدة: تأكد من دفع الوحدة بقوة في موصلات اللوحة الخلفية حتى تثبت ألسنة القفل العلوية والسفلية. لا تجبر الوحدة إذا واجهت مقاومة، فقد يشير ذلك إلى عدم محاذاة دبابيس اللوحة الخلفية.
- التأريض والحماية: وجه كابلات اتصال SERCOS بعيدًا عن خطوط التيار المتردد عالية الجهد وكابلات مخرجات محولات التردد. استخدم قنوات كابلات مناسبة لتقليل التداخل الكهرومغناطيسي الذي قد يؤثر على تدفق البيانات الحتمي.
- البيئة: حافظ على نظام تبريد الخزانة للحفاظ على درجات الحرارة المحيطة ضمن النطاق المحدد من 0 درجة مئوية إلى +60 درجة مئوية. الحرارة الزائدة ستؤدي إلى تدهور أداء معالج 586 DX5 وقد تسبب انقطاعات في الاتصال.
