ورقة بيانات ودليل فني لسلسلة SDV531-S13 Yokogawa CENTUM VP/CS
Manufacturer: YOKOGAWA
-
Part Number: SDV531-S13
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: Signapore
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة الإدخال الرقمية Yokogawa SDV531-S13

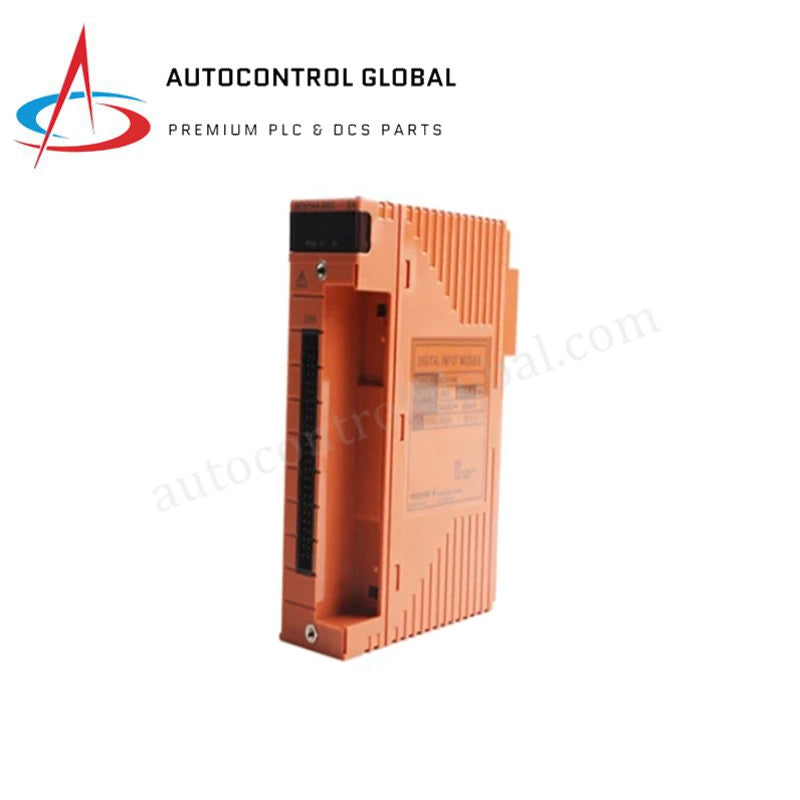

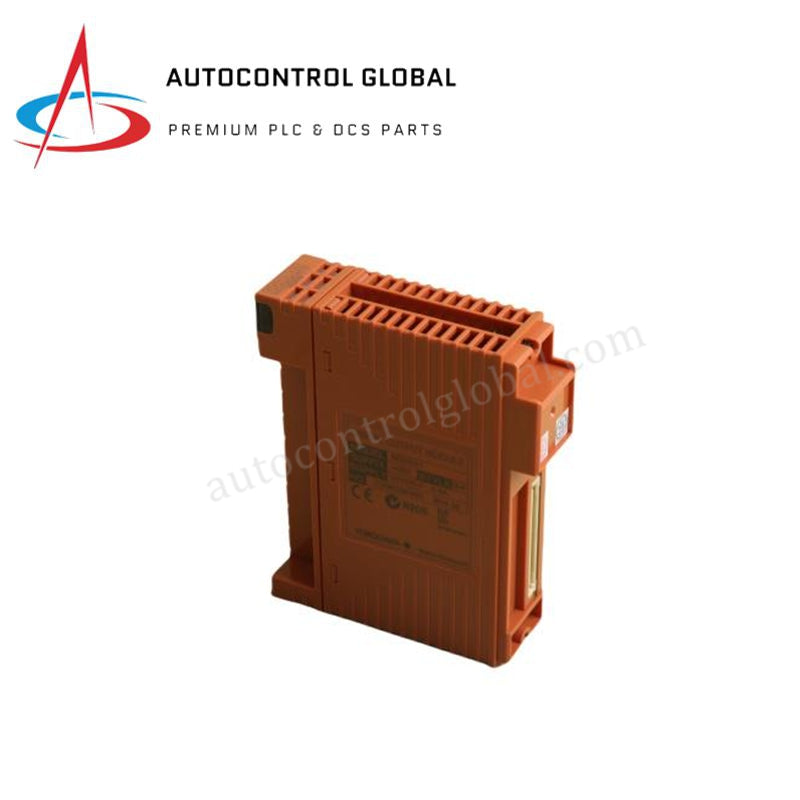

تعمل وحدة الإدخال الرقمية Yokogawa SDV531-S13 كوحدة الإدخال الرقمية الأساسية SDV531 المستخدمة لتنفيذ استحواذ إشارات تشغيل/إيقاف منفصلة عبر منصات Yokogawa CENTUM VP / CS DCS. يتصل المكون المركب على الرف مباشرة بلوحة خلفية سلسلة FCU/FIO الأصلية، منسقًا 32 قناة إدخال رقمية معزولة لمراقبة حالات التلامس الثنائية من أدوات الحقل مثل مفاتيح القرب، أزرار الضغط، وتلامسات القفل الجاف. يعمل كوحدة مادية مخصصة، يعالج حالات الإشارة الواردة بشكل غير متزامن، موفرًا مراقبة حالة حتمية مستقلة عن أوقات مسح تطبيق المعالج العالمي.
تفصيل اللاحقة ومصفوفة النموذج
تسجل سلاسل اللاحقة الأبجدية الرقمية المطبقة على المعرف الأساسي مسارات تنفيذ فني محددة وخيارات طلاء الأجهزة.
- النموذج الأساسي (SDV531): يحدد وحدة إدخال رقمية معزولة متوسطة الكثافة بـ 32 قناة تتوافق مع جهد حلقة 24 فولت تيار مستمر.
- لاحقة (-S): تشير إلى تنفيذ فني قياسي للأسلاك بدون واجهات أزرار يدوية على اللوحة الأمامية.
- لاحقة (1): تحدد مكونًا مزودًا بطبقة طلاء مقاومة للتآكل مطبقة في المصنع وفقًا لمعيار ISA G3.
- لاحقة (3): تحدد مكونات كهربائية داخلية محددة وتنقيحات تخطيط المكونات مخصصة لنشر وحدة FIO على الرف.
المواصفات المادية
| المعلمة | المواصفات |
|---|---|
| النموذج | SDV531-S13 |
| العلامة التجارية | يوكوغاوا |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 130 × 119.9 × 32.8 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | استهلاك التيار الأساسي للوحة الخلفية (حلقات الجانب الميداني مزودة بالطاقة خارجيًا) |
| قنوات الإدخال | 32 مدخل رقمي |
| نطاق جهد الإدخال | 24 فولت تيار مستمر (نطاق التشغيل: 20.4 إلى 26.4 فولت تيار مستمر) |
| حمل تيار الإدخال | ~7 مللي أمبير لكل قناة |
| تصنيف الإشارة | متغيرات منفصلة تشغيل/إيقاف |
| سرعة انتشار الإشارة | زمن الاستجابة أقل من أو يساوي 3 مللي ثانية |
| العزل الجلفاني | العزل الكهربائي بين قنوات الحقل وناقل النظام الداخلي |
| الحماية البيئية | طلاء مطابق لمعيار ISA G3 المقاوم للتآكل |
| التخطيط الميكانيكي | وحدة FIO قابلة للتركيب على الرف |
حلقات التحكم في العمليات وعزل القناة من القناة
يحتوي الموديل على حواجز وطبقات ترشيح مادية مميزة لحماية مسارات نقل الإشارة داخل بيئات التحكم الموزعة الكثيفة.
- عزل ناقل النظام: تقوم الموصلات البصرية الداخلية بإنشاء حواجز جلفانية بين الدوائر الـ 32 للإدخال ومكونات منطق اللوحة الخلفية للمضيف. تمنع هذه البنية تدفقات التيار الأرضي والنبضات الكهربائية العابرة من الانتقال إلى اللوحة الخلفية للمعالج المركزي.
- عزل بروتوكول حلقة 4-20 مللي أمبير HART: تقلل عناصر التصفية منخفضة التردد المدمجة من التبديل عالي التردد والتداخل. تمنع هذه التخطيط الحث الكهرومغناطيسي في قنوات التوجيه الميدانية المجاورة التي تتعامل مع معلمات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية، مما يحافظ على سلامة الإشارة عبر كلا نوعي الأدوات.
- التحقق من التكرار: تدعم بنية الأجهزة بشكل أصلي فتحات مزدوجة متطابقة مكررة بالتوازي. تنفذ التشخيصات الداخلية فحوصات حالة متزامنة على مصفوفة سجل الإدخال النشطة، مما يؤدي إلى تشغيل عمليات تبديل رئيسي-تابع حتمية عند اكتشاف تدهور القناة أو اختلافات في أجهزة المنطق.
الأسئلة المتكررة
س: ما هي متطلبات التيار للوحة الخلفية عندما تكون جميع القنوات الـ 32 مشبعة؟
ج: تسحب الوحدة تيار معالجة المنطق الأصلي من اللوحة الخلفية لعقدة FIO. يجب توفير تيار استجواب الحلقة 24 فولت تيار مستمر من شبكة توزيع طاقة ميدانية خارجية منفصلة لمنع التحميل الحراري الزائد على ناقل النظام.
س: كيف يتعامل شبكة التصفية الداخلية مع تذبذب وارتداد التلامس الميداني؟
ج: يقوم مرحلة الإدخال بتصفية الإشارات الفيزيائية الواردة للحد من تأخير الانتشار الكلي إلى 3 مللي ثانية أو أقل. توفر هذه السرعة في الاستجابة التقاطًا فوريًا لتحولات الحالة الثنائية الصالحة مع تجاهل ارتداد التلامس بالميكروثانية والشرارات الكهربائية الصغيرة من المفاتيح الفيزيائية.
س: هل يمكن تبديل هذه الوحدة أثناء التشغيل في ظروف العملية الحية؟
ج: يدعم الإزالة والإدخال أثناء التشغيل فقط عندما يتم نشر الوحدة داخل زوج حامل فرعي مزدوج التكرار ومكون بالكامل. تحافظ الوحدة الاحتياطية المصاحبة على مسح الحالة المستمر بينما يتم سحب البطاقة المستهدفة من فتحة العقدة.
إرشادات التثبيت الميداني
- تركيب الحامل الفرعي: قم بمحاذاة غلاف التوصيل مع قنوات التوجيه لموضع حامل FIO المخصص. ادفع الوحدة أفقياً حتى يتم تثبيت موصل اللوحة الخلفية متعدد الدبابيس بالكامل، ثم قم بتثبيت مشابك القفل الهيكلية العلوية والسفلية.
- إدارة خطوط الإشارة: مرر أسلاك الإدخال المنفصلة 24 فولت تيار مستمر عبر صواني أسلاك مخصصة. حافظ على فصل مادي بين هذه الخطوط الثنائية منخفضة الجهد وخطوط التيار المتردد عالية التيار، وملفات المرحلات الحثية، أو مسارات خرج محرك التردد المتغير (VFD).
- مصفوفة تأريض الدرع: قم بإنهاء جميع جدائل دروع كابلات الحقل إلى شريط تأريض نحاسي موحد داخل خزانة اللوحة. تأكد من أن شريط التأريض هذا يحافظ على اتصال واحد منخفض المقاومة مباشرة بشبكة تأريض أدوات المصنع النظيفة.
- مسافات التهوية الحرارية بالحمل: وفر مساحة حدية رأسية لا تقل عن 20 مم فوق وتحت أقفاص بطاقات FIO لضمان دوران هواء غير معاق. حافظ على ظروف الحاوية المحلية لضمان ألا تتجاوز درجة حرارة داخل الخزانة المحيطة الحدود التشغيلية المحددة من 0 إلى +55 درجة مئوية.
