وحدة الإدخال الرقمية SDV531-S33 من يوكوجاوا | جديدة وأصلية
Manufacturer: YOKOGAWA
-
Part Number: SDV531-S33
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: Signapore
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

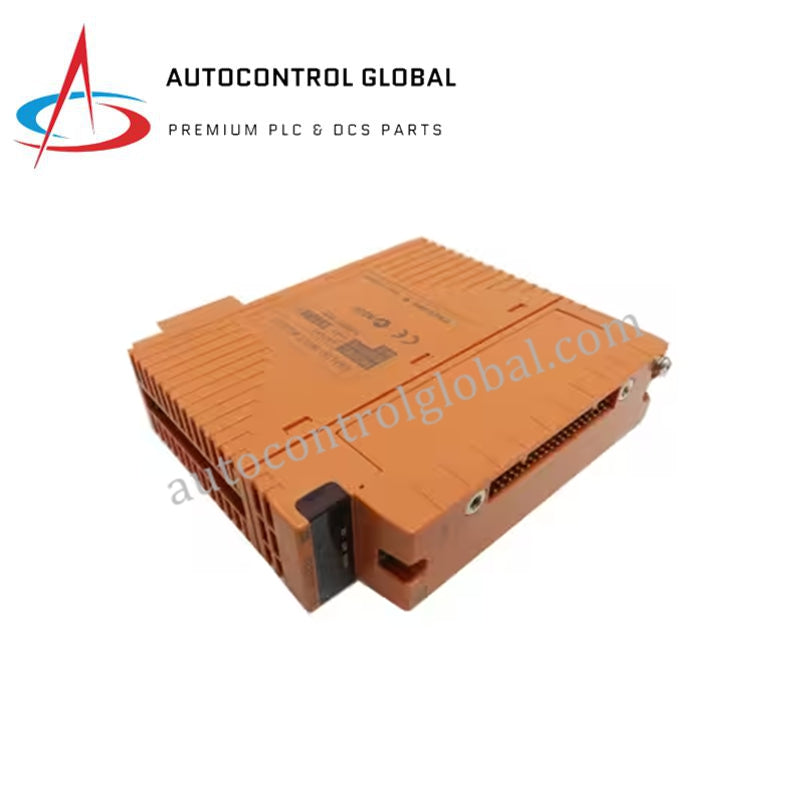

وحدة الإدخال الرقمي Yokogawa SDV531-S33
تعمل وحدة Yokogawa SDV531-S33 كوحدة الإدخال الرقمي الأساسية SDV531 المستخدمة لتنفيذ استحواذ إشارات تشغيل/إيقاف منفصلة عبر منصات التحكم الموزع CENTUM VP / CS DCS من Yokogawa. يدمج جهاز FIO المثبت على الرف 32 قناة إدخال رقمي مستقلة مهيأة للتوصيل مباشرة مع مفاتيح ثنائية مثبتة في الميدان، وأقفال أمان، وجهات اتصال جافة. تعالج الوحدة الجهود الفيزيائية للحلقة بشكل غير متزامن، مما يضمن تتبعًا في الوقت الحقيقي لحالات العملية بشكل مستقل عن جدولة الحلقة في وحدة التحكم الرئيسية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | SDV531-S33 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 130 × 119.9 × 32.8 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | سحب تيار من ناقل المنطق الخلفي (تتطلب الحلقات الميدانية مصدر طاقة خارجي) |
| قنوات الإدخال | 32 مدخل رقمي |
| جهد الإدخال | 24 فولت تيار مستمر (نطاق التشغيل من 20.4 إلى 26.4 فولت تيار مستمر) |
| نوع إشارة الإدخال | إشارات تشغيل/إيقاف منفصلة |
| تيار الإدخال | 7 مللي أمبير لكل قناة |
| العزل | عزل كهربائي بين القنوات وناقل النظام |
| زمن الاستجابة | أقل من أو يساوي 3 مللي ثانية |
| الحماية البيئية | طلاء مطابق لمعيار ISA G3 |
التعايش والعزل لبروتوكول حلقة 4-20 مللي أمبير HART
تستخدم الدوائر الداخلية حواجز طبقة فيزيائية متخصصة وترشيحًا لحماية مسارات نقل الإشارة داخل بيئات التحكم الموزعة الكثيفة.
- العزل الجلفاني بين القناة والناقل: تعزل الموصلات الضوئية الدوائر الـ 32 للإدخال عن مكونات منطق الناقل الخلفي للمضيف. تمنع هذه البنية تيارات حلقات الأرض والنبضات الكهربائية العابرة من الانتقال إلى ناقل المعالج المركزي.
- عزل بروتوكول حلقة 4-20 مللي أمبير HART: تقلل عناصر الترشيح منخفضة التردد المدمجة من التبديل عالي التردد والتداخل. تمنع هذه البنية الحث الكهرومغناطيسي في قنوات التوجيه الميدانية المجاورة التي تتعامل مع معلمات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية، مما يحافظ على سلامة الإشارة عبر كلا نوعي الأجهزة.
- التحقق من التكرار: تدعم بنية الأجهزة بشكل أصلي فتحات مزدوجة متماثلة متوازية. تنفذ التشخيصات الداخلية فحوصات حالة متزامنة على مصفوفة سجل الإدخال النشطة، مما يؤدي إلى عمليات تبديل رئيسي-تابع حتمية عند اكتشاف تدهور القناة أو اختلافات في منطق الأجهزة.
الأسئلة المتكررة
س: ما هي متطلبات التيار على الناقل الخلفي عند تشبع جميع القنوات الـ 32؟
ج: تسحب الوحدة تيار معالجة المنطق الخاص بها من ناقل عقدة FIO الخلفي. يجب توفير تيار استجواب الحلقة 24 فولت تيار مستمر من شبكة توزيع طاقة ميدانية خارجية منفصلة لتجنب التحميل الحراري على ناقل النظام.
س: كيف يتعامل شبكة الترشيح الداخلية مع تذبذب وتردد جهات الاتصال الميدانية؟
ج: تقوم مرحلة الإدخال بترشيح الإشارات الفيزيائية الواردة للحد من تأخير الانتشار الكلي إلى 3 مللي ثانية أو أقل. توفر هذه السرعة استجابة فورية لالتقاط تغييرات الحالة الثنائية الصالحة مع تجاهل تردد الارتداد بالميكروثانية والقوس الكهربائي الصغير من المفاتيح الفيزيائية.
س: هل يمكن تبديل هذه الوحدة أثناء التشغيل في ظروف العملية الحية؟
ج: يدعم الإزالة والإدخال أثناء التشغيل فقط عندما تكون الوحدة مستخدمة ضمن زوج رف فرعي مزدوج التكرار مهيأ بالكامل. تحافظ الوحدة الاحتياطية المصاحبة على مسح الحالة دون انقطاع أثناء سحب البطاقة المستهدفة من فتحة العقدة.
إرشادات التثبيت الميداني
- تركيب الرف الفرعي: قم بمحاذاة هيكل التوصيل مع قنوات التوجيه لموضع رف FIO المخصص. ادفع الوحدة أفقيًا حتى يتم توصيل موصل الناقل الخلفي متعدد الدبابيس بالكامل، ثم قم بتثبيت مشابك القفل الهيكلية العلوية والسفلية.
- إدارة خطوط الإشارة: قم بتوجيه أسلاك الإدخال المنفصلة 24 فولت تيار مستمر عبر صواني الأسلاك المخصصة. حافظ على فصل مادي بين هذه الخطوط الثنائية منخفضة الجهد وخطوط التيار المتردد عالية التيار، وملفات المرحلات الحثية، أو مسارات خرج محركات التردد المتغير (VFD).
- مصفوفة تأريض الدرع: قم بإنهاء جميع جدائل دروع كابلات الميدان إلى شريط تأريض نحاسي موحد داخل خزانة اللوحة. تأكد من أن شريط التأريض هذا يحافظ على اتصال واحد منخفض المقاومة مباشرة بشبكة تأريض أدوات المصنع النظيفة.
- مسافات التهوية الحرارية بالحمل: وفر مساحة حدية رأسية لا تقل عن 20 مم فوق وتحت أقفاص بطاقات FIO لضمان تهوية هوائية غير معوقة. حافظ على ظروف الحاوية المحلية لضمان ألا تتجاوز درجة حرارة داخل الخزانة حدود التشغيل المحددة من 0 إلى +55 درجة مئوية.
