سيمنز 6GK1503-3CD00 وحدة بصرية PROFIBUS OLM/G12-EEC
Manufacturer: Siemens
-
Part Number: 6GK1503-3CD00
Condition：New with Original Package
Product Type: وحدة الربط البصري
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وصف المنتج

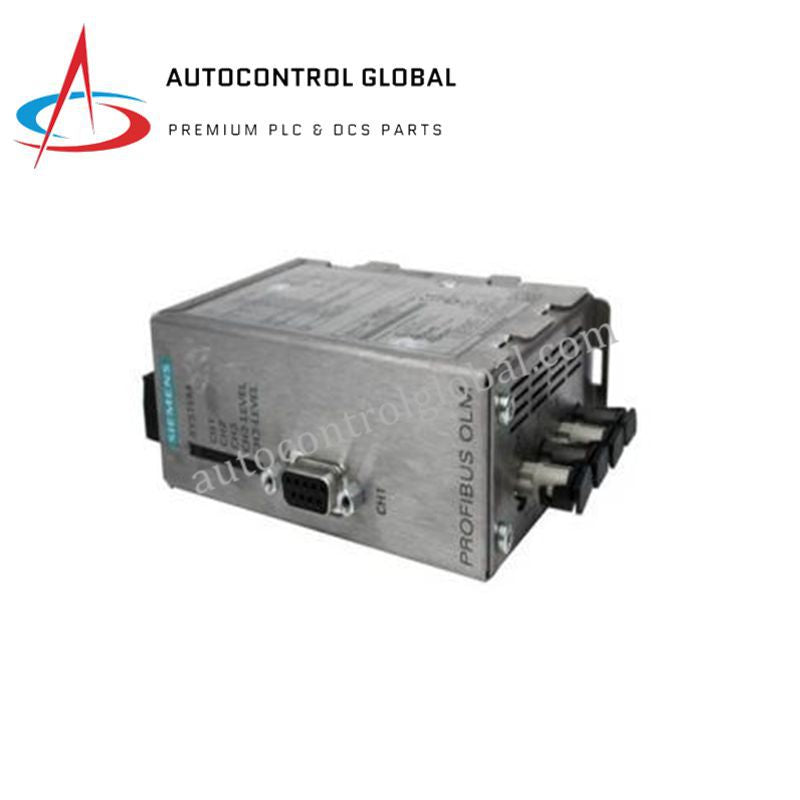

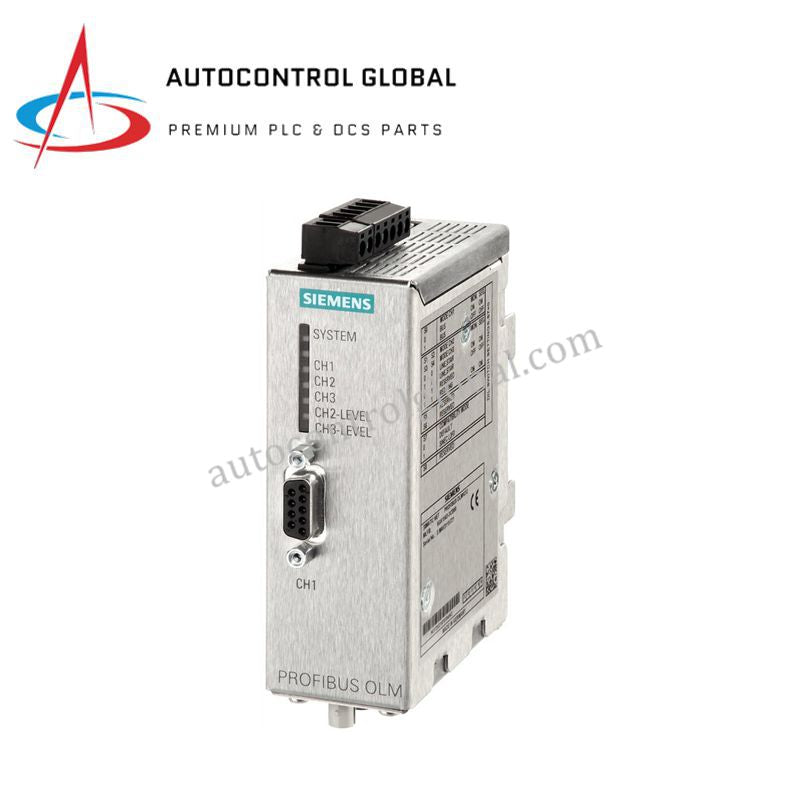

يُعد Siemens 6GK1503-3CD00 وحدة وصلة بصرية PROFIBUS OLM/G12-EEC مصممة لتمديد واستقرار شبكات PROFIBUS DP باستخدام نقل الألياف البصرية الزجاجية. تقوم بتحويل إشارات PROFIBUS الكهربائية RS-485 إلى إشارات بصرية، مما يسمح باتصال موثوق على مسافات طويلة وفي بيئات ذات تداخل كهرومغناطيسي عالي.
تجمع هذه الوحدة البصرية بين واجهة PROFIBUS كهربائية واحدة وقناتين من الألياف البصرية الزجاجية، مما يتيح تكوينات خطية، نجمية، أو حلقات زائدة. يوفر استخدام الألياف البصرية عزلًا جلفانيًا ويحسن بشكل كبير من متانة الشبكة في المنشآت الكبيرة، التركيبات الخارجية، والمناطق ذات الضوضاء الكهربائية العالية.
تم تحديد 6GK1503-3CD00 ليتحمل نطاق درجات حرارة موسع، مما يجعله مناسبًا للظروف الصناعية الصعبة. يُستخدم عادة في صناعات العمليات، توليد الطاقة، ومشاريع البنية التحتية حيث يكون الاتصال المستقر عبر PROFIBUS ضروريًا. هذا الإصدار غير معتمد للمناطق الخطرة ومخصص للمناطق غير المعرضة للانفجارات.
نطاق التطبيق
يتم عادةً نشر OLM/G12-EEC لتمديد مقاطع PROFIBUS، ربط المسافات الطويلة بين خزانات التحكم، أو إنشاء حلقات ألياف بصرية زائدة تزيد من توفر النظام في شبكات الأتمتة الحرجة.
المواصفات الفنية
| المعامل | الوصف |
|---|---|
| النموذج | 6GK1503-3CD00 |
| اسم المنتج | PROFIBUS OLM/G12-EEC |
| نوع المنتج | وحدة وصلة بصرية |
| بروتوكول الشبكة | PROFIBUS DP |
| الواجهة الكهربائية | 1 × RS-485 PROFIBUS |
| الواجهات البصرية | 2 × قنوات ألياف زجاجية |
| نوع موصل الألياف | 4 × مقابس BFOC |
| التكوينات المدعومة | خط، نجم، حلقة، حلقة زائدة |
| درجة حرارة التشغيل | –20 °م إلى +60 °م |
| العزل الكهربائي | عزل جلفاني بصري |
| الموافقة على المناطق الخطرة | غير معتمد للمناطق الخطرة |
| التركيب | سكك DIN |
| الوزن الصافي | 0.43 كجم |
| بلد المنشأ | ألمانيا |
| دورة حياة المنتج | نشط |
