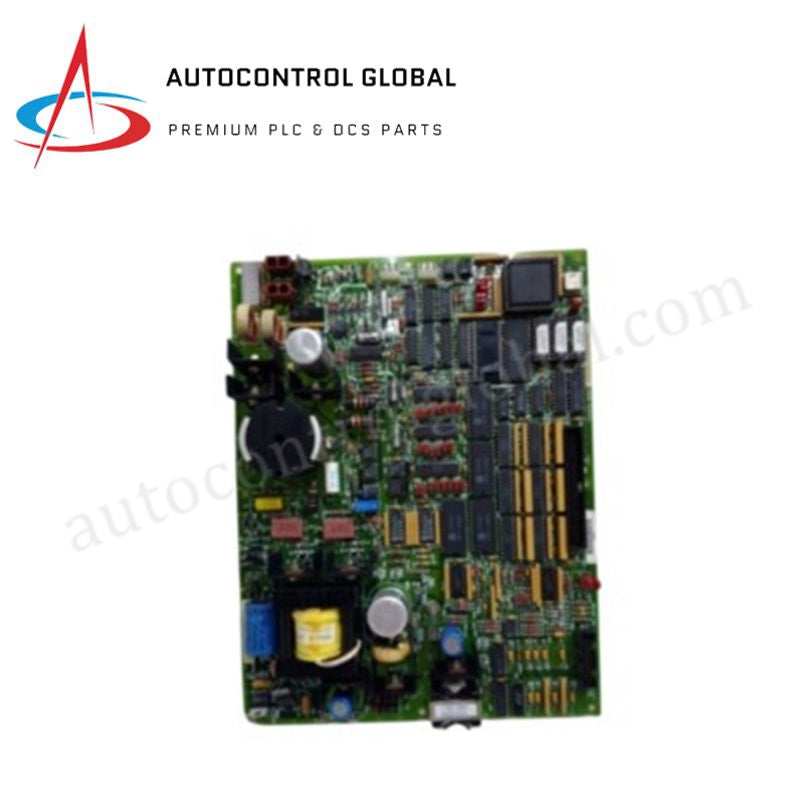

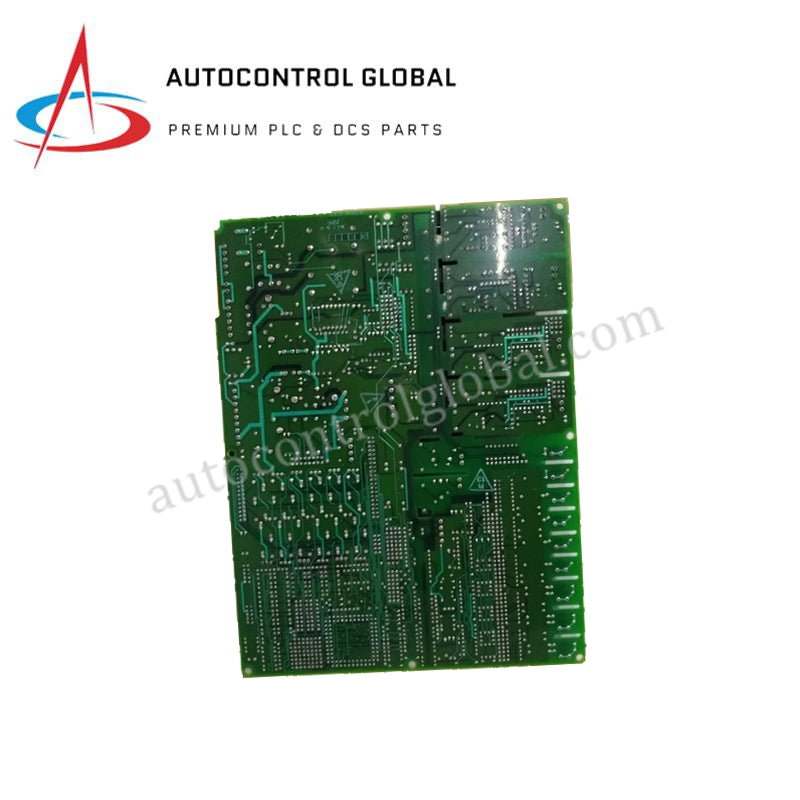

وحدة إدارة التكرار TMR | DS200TCCAG1BAA GE TCCA
Manufacturer: GE Fanuc
-
Part Number: DS200TCCBG1B
Condition：New with Original Package
Product Type: وحدات تحكم سبيدترونيك
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظرة عامة على المنتج
تعمل GE DS200TCCAG1BAA (TCCA) كالقلب الهيكلي لنظام التحكم في التوربين Speedtronic™ Mark V. فهي تعمل كـلوحة التحكم المشتركة، مما يسهل التزامن المعقد المطلوب بين نوى وحدة المعالجة المركزية ووحدات الإدخال/الإخراج الفردية. تدير لوحة TCCA توزيع إشارات التحكم الحرجة وتتحكم في بروتوكولات التصويت الثلاثي المعياري المتكرر (TMR). من خلال عملها كمراقب حركة مركزي للحامل، تضمن هذه اللوحة بقاء نوى R وS وT متزامنة تمامًا أثناء تنظيم التوربين عالي السرعة، مما يجعلها لا غنى عنها لسلامة توربينات الغاز والبخار.
الحالة: جديدة 100%، تعبئة أصلية من المصنع.
المواصفات الفنية
تستخدم DS200TCCAG1BAA واجهات ناقل عالية السرعة وتكييف إشارة مقوى للحفاظ على سلامة الاتصال عبر النظام بأكمله.
| المعامل | المواصفة |
| الشركة المصنعة | جنرال إلكتريك (GE Vernova) |
| رقم الموديل | DS200TCCAG1BAA / DS200TCCAG1B |
| منصة النظام | Speedtronic™ Mark V |
| نوع المنتج | لوحة التحكم المشتركة (TCCA) |
| الوظيفة الأساسية | تنسيق النظام، إدارة التكرار |
| دعم التكرار | تكرار ثلاثي معياري (TMR) على مستوى الأجهزة R/S/T |
| منافذ الواجهة | رؤوس كابلات شريطية عالية الكثافة متعددة |
| تكييف الإشارة | عزل جلفاني على اللوحة وقمع الارتفاعات المفاجئة |
| مزود الطاقة | 28 فولت تيار مستمر (اسمي) |
| درجة حرارة التشغيل | 0°م إلى +60°م (32°ف إلى 140°ف) |
| الوزن | 0.8–1.0 كجم |
مزايا هندسية
-
إدارة التكرار المركزية: تنفذ لوحة TCCA منطق التصويت الأساسي عبر معالجات التحكم R وS وT. تحدد وتعزل الفروقات بين النوى في الوقت الحقيقي، مما يضمن أن عطل معالج واحد لا يوقف تشغيل التوربين أو يهدد بروتوكولات السلامة.
-
تزامن إشارة حتمي: تحافظ هذه اللوحة على تزامن على مستوى الميكروثانية للاتصال بين لوحات النوى وواجهات المحطات الطرفية. من خلال القضاء على التذبذب وتأخر الإشارة، تضمن DS200TCCAG1BAA استجابة فورية لمنظم التوربين لتغيرات الحمل أو تقلبات الشبكة.
-
تعزيز العزل المتفوق: تنتج البيئات الصناعية ضوضاء كهربائية كبيرة. تتميز DS200TCCAG1BAA بعزل متقدم على اللوحة وفلترة RC تمنع التداخل عالي التردد من إفساد ناقل الاتصال المشترك للنظام. هذا يحمي سلامة تدفق البيانات عبر حامل Mark V بأكمله.
-
تصميم وصلات متينة: تستخدم اللوحة موصلات كابلات شريطية عالية الكثافة مصممة لنقل الإشارة بأمان ومقاومة منخفضة. تتحمل هذه الموصلات مستويات الاهتزاز المستمرة النموذجية في غرف تحكم محطات الطاقة، مما يمنع انقطاعات الاتصال المتقطعة.
-
هيكل صيانة مبسط: يسمح التصميم المعياري بإجراء فحوصات تشخيصية سريعة. يتحقق الفنيون من حالة الاتصال مباشرة عبر واجهة المستخدم الرسومية Mark V، محددين ما إذا كان العطل في طبقة التوزيع المشتركة أو في وحدة إدخال/إخراج محددة.
الأسئلة الشائعة
س: هل تتعامل DS200TCCAG1BAA مع مدخلات أجهزة الاستشعار التناظرية؟
ج: لا. بينما تنسق لوحة TCCA توزيع البيانات التناظرية، تتم معالجة الثرموقبلات أو LVDTs على لوحات تناظرية متخصصة مثل DS200TCQCG1B. تعمل TCCA كـ"موجه" يوجه البيانات المعالجة إلى الوجهات الصحيحة.
س: ما العلاقة بين اللاحقتين G1B وG1BAA؟
ج: DS200TCCAG1B هي المجموعة الوظيفية الأساسية. تمثل G1BAA مستوى مراجعة محدد (تحديثات التصميم والمكونات). تظل هذه المراجعات متوافقة مع الإصدارات السابقة؛ ومع ذلك، نوصي بمطابقة مستويات المراجعة عبر جميع النوى المتكررة لضمان تأخيرات انتشار متطابقة.
س: كيف أتعرف على عطل في لوحة TCCA؟
ج: غالبًا ما تشير إنذارات "فقدان الاتصال" على مستوى النظام عبر عدة لوحات إدخال/إخراج في نفس الوقت إلى عطل في TCCA. نظرًا لأنها تدير الناقل المشترك، فإن فشلها عادة ما يعطل التنسيق بين نوى R وS وT، مما يؤدي إلى تشغيل إنذار تشخيص TMR.
س: هل تتطلب هذه اللوحة معايرة؟
ج: لا. DS200TCCAG1BAA هي لوحة واجهة تنسيق رقمية. لا تحتوي على محولات تناظرية إلى رقمية (ADCs) تتطلب معايرة ميدانية. بمجرد توصيلها بشكل صحيح وفقًا لمواصفات التحكم في موقعك، تعمل تلقائيًا عند التشغيل.
