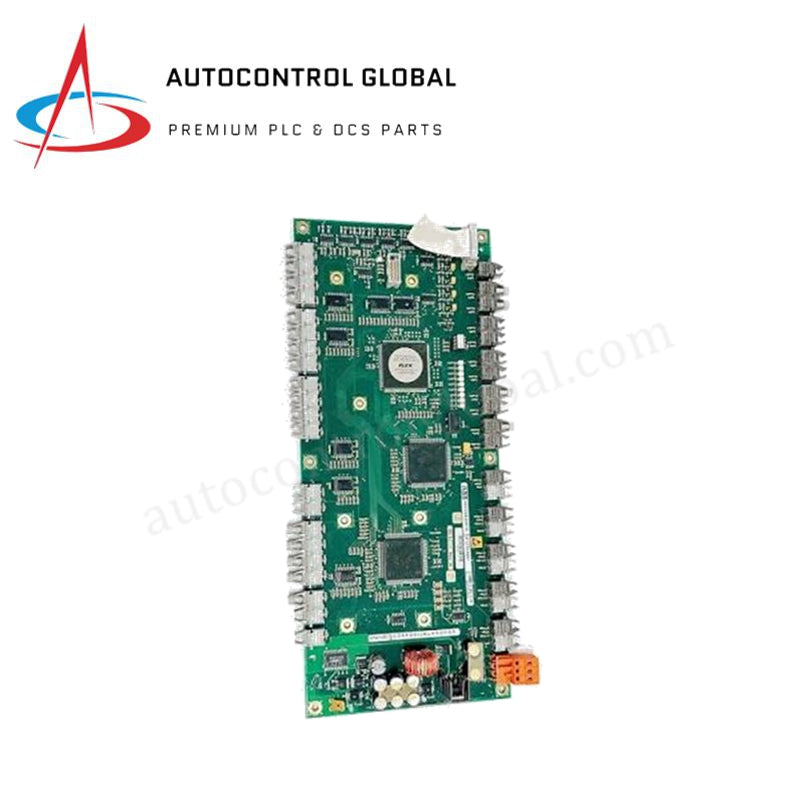

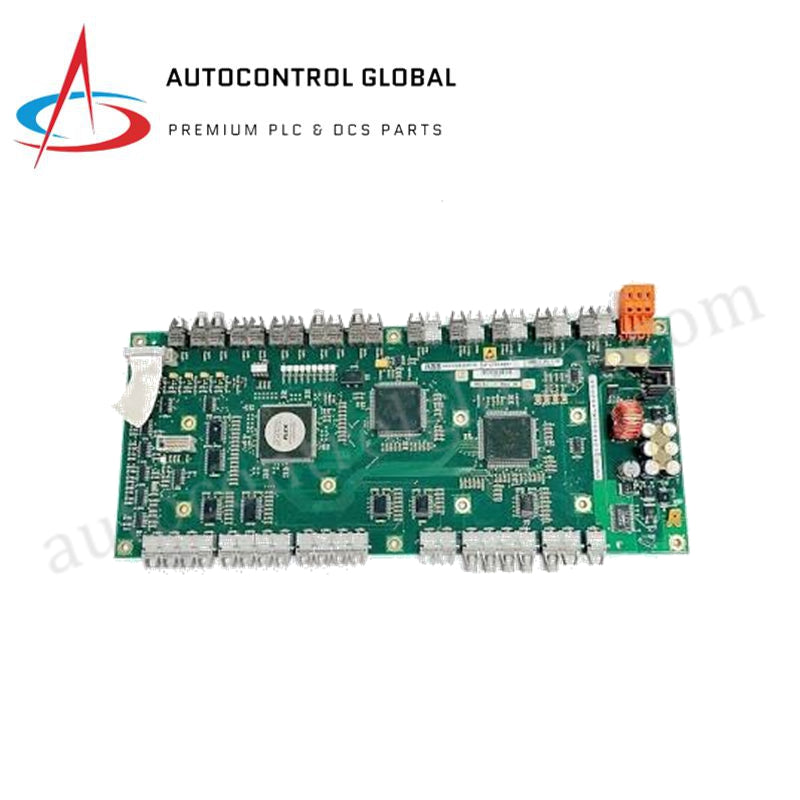

لوحة واجهة الدائرة الرئيسية ABB UFC718AE01 HIEE300936R0101
Manufacturer: ABB
-
Part Number: HIEE300936R0101 UFC718AE01
Condition：New with Original Package
Product Type: وحدات الاتصال
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
لوحة واجهة الدائرة الرئيسية ABB UFC718AE01
تُعد UFC718AE01 (رقم القطعة HIEE300936R0101) لوحة واجهة للدائرة الرئيسية ووحدة معالج اتصالات طورتها ABB لمنصات الأتمتة DCS وPLC، بما في ذلك أنظمة سلسلة UFC700. وهي تربط وحدات التحكم بأجهزة الحقل والشبكات ذات المستوى الأعلى لدعم تبادل البيانات ومراقبة العمليات في الوقت الفعلي. تعمل الوحدة ضمن نطاق واسع من درجات الحرارة يتراوح بين –40 درجة مئوية و+85 درجة مئوية، وتتميز بقابلية التوسعة المعيارية لدمجها في شبكات التحكم المعقدة.
خصائص الطاقة وتحويل الإشارات
تقبل الوحدة جهد دخل يبلغ 24 V DC أو 48 V DC، مع الحفاظ على استهلاك تيار تشغيلي يصل إلى 0.5 A وتصنيف تيار أقصى يبلغ 2 A. وتوفر تحويلًا عالي الدقة للإشارات، بما في ذلك نطاق جهد خرج من 0 إلى 10 V DC. وتساعد وسائل الحماية الكهربائية والحرارية المدمجة، التي تشمل الحماية من زيادة التيار والجهد وارتفاع درجة الحرارة، على ضمان استقرار اللوحة في ظل أحمال تشغيلية متفاوتة.
واجهات الاتصال بالشبكة
يُنشأ اتصال الشبكة عبر منافذ تسلسلية RS-485 مدمجة وواجهات Ethernet قياسية (RJ45). وتدعم هذه المنافذ المادية بروتوكولات الاتصال الصناعية الشائعة، بما فيها Modbus RTU وPROFIBUS DP وEthernet/IP، ما يتيح دمجها ضمن بنى الأنظمة الموزعة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الطراز | UFC718AE01 |
| العلامة التجارية | ABB |
| نوع المنتج | لوحة واجهة الدائرة الرئيسية / وحدة معالج اتصالات |
| رقم القطعة | HIEE300936R0101 |
| توافق الأنظمة | أنظمة ABB DCS وPLC ومنصات سلسلة UFC700 |
| جهد الدخل | 24 V DC أو 48 V DC |
| جهد الخرج | 0–10 V DC |
| استهلاك التيار | حتى 0.5 A |
| التيار الأقصى | 2 A |
| بروتوكولات الاتصال | Modbus RTU وPROFIBUS DP وEthernet/IP |
| الواجهات | RS-485 وEthernet (RJ45) |
| ميزات الحماية | الحماية من زيادة التيار والجهد وارتفاع درجة الحرارة |
| درجة حرارة التشغيل | من –40 درجة مئوية إلى +85 درجة مئوية |
| الأبعاد (L × W × H) | 130 × 70 × 32 mm |
| الوزن | 0.3 kg |
الأسئلة الشائعة
س: ما جهود الدخل التي تقبلها لوحة UFC718AE01؟ ج: تعمل اللوحة بمصدر طاقة دخل يبلغ 24 V DC أو 48 V DC.
س: ما واجهات الاتصال والبروتوكولات المدمجة في هذه الوحدة؟ ج: توفر منافذ RS-485 وEthernet RJ45، وتدعم بروتوكولات Modbus RTU وPROFIBUS DP وEthernet/IP.
س: ما ميزات الحماية المدمجة في الجهاز؟ ج: تتضمن اللوحة حماية داخلية من حالات زيادة التيار والجهد وارتفاع درجة الحرارة.
