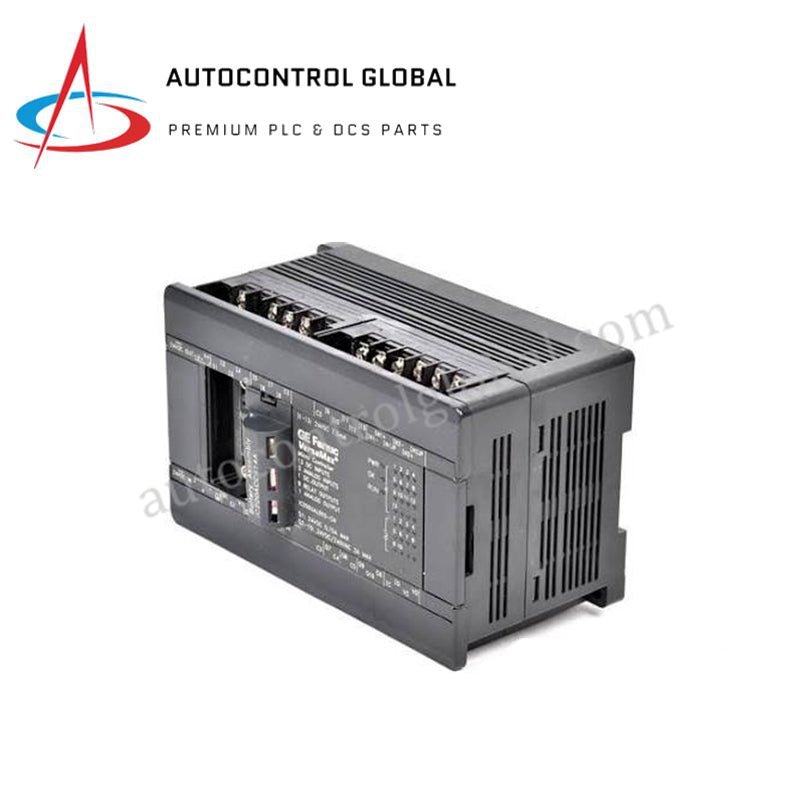

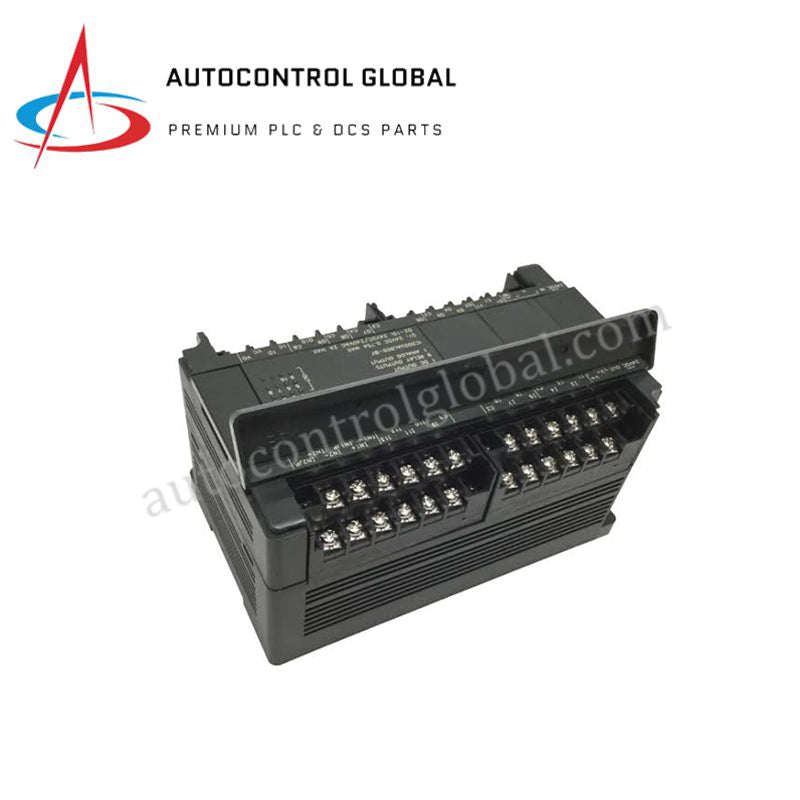

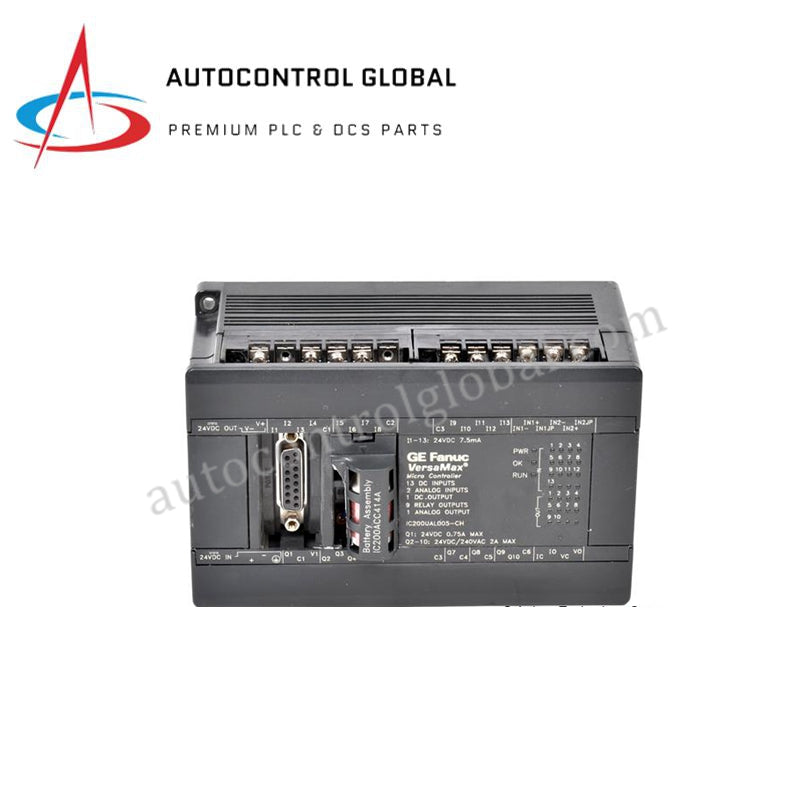

وحدة PLC من GE VersaMax Micro IC200UAL005، 23 نقطة
Manufacturer: GE Fanuc
-
Part Number: IC200UAL005
Condition：New with Original Package
Product Type: وحدات التحكم المنطقية القابلة للبرمجة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة تحكم GE IC200UAL005 VersaMax Micro ذات 23 نقطة
تم تهيئة GE IC200UAL005 (IC200UAL005 Micro 23 PLC) لمعالجة الإشارات الرقمية والتماثلية في بيئات التحكم بالآلات الصغيرة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تدمج وحدة التحكم المنطقية القابلة للبرمجة المدمجة هذه وحدات إدخال/إخراج رقمية، وواجهات تماثلية متعددة القنوات، ومسارات اتصال تسلسلية ضمن منصة واحدة تعمل بجهد 24 فولت تيار مستمر. وتعمل الوحدة ضمن عائلة أجهزة VersaMax Micro، فتنفذ منطق السلم في الوقت الفعلي مع إنهاء توصيل أجهزة المجال مباشرة عبر شريط أطراف التوصيل المادي المدمج بها.
المواصفات hardware
| المعلمة | المواصفة |
|---|---|
| الطراز | IC200UAL005 |
| العلامة التجارية | General Electric (GE) / VersaMax Micro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.68 كجم (1.50 رطل) |
| الأبعاد | 150 مم × 76 مم × 90 مم |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | 8 واط (تصنيف مصدر طاقة الإدخال عند 24 فولت تيار مستمر) |
| نوع وحدة التحكم | وحدة PLC VersaMax Micro ذات 23 نقطة |
| جهد التغذية | 24 فولت تيار مستمر (-20% / +25%) |
| مداخل تيار مستمر رقمية | 13 قناة (24 فولت تيار مستمر، نطاق من 0 إلى 30 فولت تيار مستمر، 7.5 مللي أمبير نموذجيًا) |
| مخارج المرحلات | 9 قنوات (مرحل Form A) |
| خرج تيار مستمر رقمي | قناة واحدة (24 فولت تيار مستمر) |
| مداخل تماثلية | قناتان (من 0 إلى 10 فولت تيار مستمر أو من 4 إلى 20 مللي أمبير، دقة 12 بت) |
| خرج تماثلي | قناة واحدة (من 0 إلى 10 فولت تيار مستمر أو من 4 إلى 20 مللي أمبير) |
| تيار الاندفاع | 1 أمبير عند 30 فولت تيار مستمر (مدة 10 مللي ثانية) |
| خرج تيار مستمر مساعد | 24 فولت تيار مستمر (حمل أقصى 200 مللي أمبير) |
| منافذ الاتصال | منفذا تسلسليان مدمجان (RS-232، RS-485) |
| العدادات عالية السرعة | ما يصل إلى 4 عدادات من النوع A أو عداد واحد من النوع A + عداد واحد من النوع B (بحد أقصى 10 كيلوهرتز) |
| خرج PWM | قناة واحدة (بحد أقصى 5 كيلوهرتز) |
| العزل | 1500 فولت RMS بين المجال والمنطق، و500 فولت RMS بين المجموعات |
| برنامج البرمجة | VersaPro 1.1 أو أحدث، Proficy Machine Edition |
توافقية ذاكرة فلاش البرنامج الثابت وتوسيع كثافة وحدات الإدخال/الإخراج
يستفيد IC200UAL005 من برنامج ثابت لوحدة معالجة مركزية مضمّن للحفاظ على تنفيذ البرنامج في الوقت الفعلي، بمعدل مسح نموذجي يبلغ 1.1 مللي ثانية لكل دورة منطقية رئيسية. وتضمن توافقية ذاكرة فلاش البرنامج الثابت مزامنة المنطق بسلاسة عند نشر التعليمات البرمجية المجمّعة عبر منصتي Proficy Machine Edition أو VersaPro. وبالنسبة إلى التطبيقات التي تتطلب توسيع البصمة بما يتجاوز النقاط الأساسية البالغ عددها 23 نقطة، تدعم وحدة التحكم توسيع كثافة وحدات الإدخال/الإخراج محليًا. ويمكن للمهندسين توصيل ما يصل إلى 4 وحدات توسعة تسلسليًا عبر منفذ ناقل التوسعة الموجود على الجانب الأيمن، مما يزيد سعة النظام إلى 135 نقطة إدخال/إخراج إجمالًا دون التأثير في هياكل توقيت اللوحة الخلفية المحلية.
الأسئلة الشائعة
س: ما مقدار التيار الذي يمكن لطرف خرج 24 VDC المساعد توفيره لحساسات المجال الخارجية؟
ج: يوفر مصدر الطاقة المساعد المدمج بجهد 24 VDC تيارًا أقصى قدره 200 mA. سيؤدي توصيل أجهزة ميدانية تتجاوز هذا الحد إلى تشغيل دوائر الحماية الحرارية الداخلية، مما يستلزم استخدام مصدر طاقة خارجي بجهد 24 VDC لحلقات المحولات الإضافية.
س: ما حزم البرمجة التي تدعم تهيئة IC200UAL005 وتنزيل البرامج إليه؟
ج: تدعم وحدة التحكم تطوير المنطق، وتهيئة الأجهزة، ومراقبة البرامج الثابتة من خلال برنامج VersaPro الإصدار 1.1 أو الأحدث، بالإضافة إلى Proficy Machine Edition Logic Developer.
س: هل يمكن لقنوات الإدخال التناظرية المدمجة قبول إشارات تيار 4-20 mA مباشرةً؟
أ: نعم. تدعم قناتا الإدخال التناظريتان المدمجتان التحويل بدقة 12 بت لكل من أوضاع الجهد 0-10 VDC وتكوينات حلقة التيار 4-20 mA، استنادًا إلى توصيلات الأسلاك الفعلية وإعداد سجل البرنامج.
إرشادات التركيب الميداني
- التركيب على سكة DIN: ثبّت وحدة التحكم بإحكام على سكة DIN قياسية بعرض 35 مم، أو اربطها بلوحة خلفية معدنية باستخدام ألسنة التثبيت. تأكد من وجود خلوص إنشائي لا يقل عن 50 مم أعلى الوحدة وأسفلها للسماح بالتبريد بالحمل الحراري.
- توصيلات مصدر الطاقة: صِل مصدر طاقة النظام 24 VDC بأطراف الإدخال المخصصة باستخدام سلك زوجي ملتوي. تحقّق من قطبية الخط قبل تشغيل الطاقة لتجنب تلف قسم طاقة الإدخال.
- حماية الإشارات التناظرية: استخدم كابلات زوجية ملتوية ومُدرّعة لإنهاء جميع توصيلات مداخل ومخارج الإشارات التناظرية 0-10 VDC و4-20 mA. صِل سلك تصريف الدرع بالأرضي من طرف واحد فقط لمنع ضوضاء حلقات التأريض من إفساد بيانات الدقة ذات 12 بت.
- كبت الأحمال الحثية: ركّب ثنائيات ارتداد خارجية على التوازي مع الأحمال الحثية للتيار المستمر، أو دوائر كبت RC على التوازي مع أحمال مخارج مرحلات التيار المتردد. إن الاعتماد على نقاط تلامس المرحل الداخلية وحدها دون كبت زيادة الجهد قد يؤدي إلى تآكل نقاط التلامس وتعطل المرحل مبكرًا.
- فصل ضوضاء المنفذ التسلسلي: حافظ على الفصل المادي بين كابلات الاتصالات التسلسلية RS-232/RS-485 وموصلات طاقة التيار المتردد ذات الجهد العالي داخل حوامل الكابلات وقنوات لوحات التحكم.
