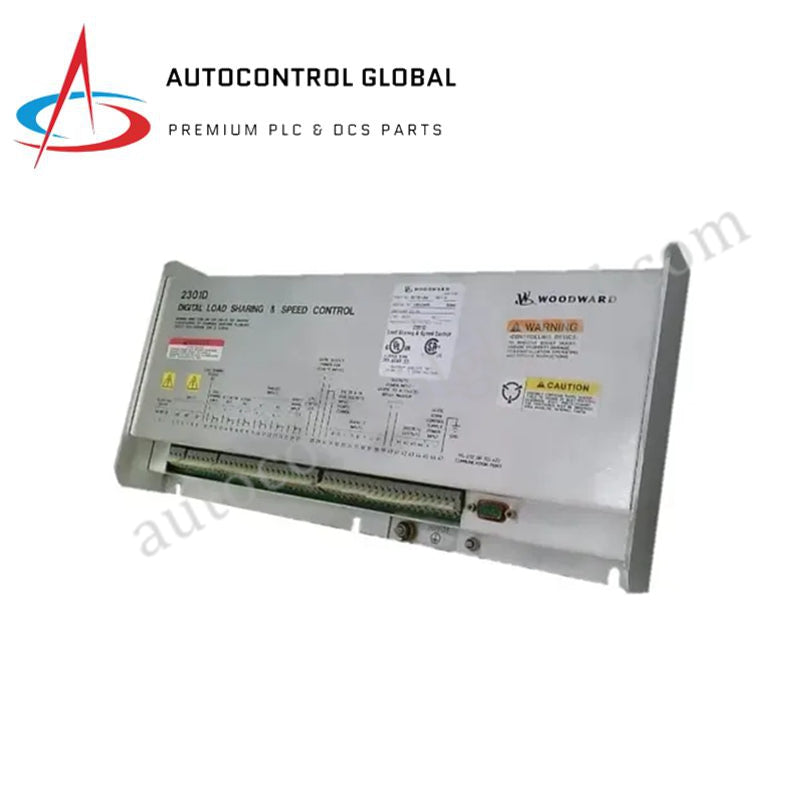

وودوارد 8273-101 2301D تحكم في السرعة لمجموعات المولدات
Manufacturer: Woodward
-
Part Number: 2301D 8273-101
Condition：New with Original Package
Product Type: وحدات التحكم في السرعة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظرة عامة على المنتج
يُتحكم في سرعة وتقاسم الحمل لوحدات التشغيل الرئيسية مثل محركات الديزل والتوربينات الغازية أو البخارية بواسطة وحدة التحكم الرقمية Woodward 8273-101 2301D. تدير هذه الوحدة التزامن المعقد وتوزيع الحمل بين مجموعات المولدات المتعددة. نحن نوفر هذا المنتج جديدًا وأصليًا 100%، مما يضمن مطابقته لمعايير المصنع الصارمة لتطبيقات الطاقة الحرجة.
المواصفات الفنية
| المعامل | البيانات الفنية |
| رقم الموديل | 8273-101 |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| نطاق التردد | 0.5 هرتز إلى 25 كيلو هرتز |
| إدخال السرعة | التقاط مغناطيسي (MPU) أو حساسات نشطة |
| تشغيل المحرك | 0–200 مللي أمبير تيار مستمر (خيارات التيار/الجهد) |
| الإدخالات التناظرية | 2–4 قنوات (4–20 مللي أمبير / 0–10 فولت) |
| الإدخالات المنفصلة | 6–8 مدخلات تلامس جاف قابلة للبرمجة |
| الاتصال | RS-485 Modbus RTU / CANbus اختياري |
| درجة حرارة التشغيل | –40 درجة مئوية إلى +70 درجة مئوية |
| تصنيف الهيكل | NEMA 1 / IP20 |
مزايا هندسية
تنظيم سرعة PID دقيق
تستخدم وحدة 8273-101 خوارزميات PID رقمية متقدمة للقضاء على الانحراف وحساسية المعايرة الموجودة في وحدات التحكم التناظرية القديمة. هذا يضمن استقرار التردد العالي لوحدة التشغيل الرئيسية حتى أثناء رفض أو إضافة أحمال كبيرة ومفاجئة.
وضعا تحكم مزدوجان
تعمل الوحدة إما في وضع التزامن الزمني (Isochronous) لتردد سرعة ثابت أو وضع الانخفاض (Droop) لتنظيم يعتمد على الحمل. تتيح هذه المرونة دمج التحكم في شبكات الجزيرة المستقلة وكذلك الاتصالات المعقدة المتوازية مع المرافق.
حماية فائقة من التداخل الكهرومغناطيسي والترددات الراديوية
تم تصميم الدوائر لتحمل البيئات الكهربائية المزعجة في غرف المحركات وقاعات التوربينات، حيث تقاوم التداخل عالي التردد. من خلال الالتزام بمواصفة التأريض المطلوبة <4 أوم، تحافظ الوحدة على إشارات اتصال نظيفة عبر شبكات RS-485 Modbus.
منطق بدء تشغيل محسن
تتضمن وحدة التحكم أوضاع "الخمول"، "بدء التشغيل"، و"التسخين". تمنع هذه الميزات الإجهاد الحراري على التوربين أو المحرك من خلال إدارة منحنيات التسارع قبل أن تتولى النظام مسؤوليات تقاسم الحمل بالكامل.
الأسئلة الشائعة
هل يمكن لوحدة 8273-101 أن تحل محل وحدات 2301A التناظرية القديمة مباشرة؟
نعم، توفر سلسلة 2301D ترقية رقمية لتطبيقات 2301A. ومع ذلك، يجب على المهندسين إعادة التحقق من التوصيلات الكهربائية وإجراء ضبط PID جديد، لأن المعلمات الرقمية تختلف في سلوكها عن إعدادات المقاومات التناظرية.
ما نوع حساس السرعة الذي تدعمه هذه الوحدة؟
تقبل هذه الوحدة إشارات من أجهزة الالتقاط المغناطيسي القياسية (MPU) أو حساسات السرعة النشطة. تعالج مدخلات التردد من 0.5 هرتز حتى 25 كيلو هرتز، مما يدعم مجموعة واسعة من عدد أسنان تروس العجلة الطائرة.
هل هذه الوحدة متوافقة مع مصادر طاقة عالية الجهد؟
لا، تعمل وحدة 8273-101 فقط ضمن نطاق جهد تيار مستمر منخفض (18–32 فولت). توصيل هذه الوحدة بمصادر تيار متردد أو جهد تيار مستمر أعلى سيسبب تلفًا دائمًا في لوحة مزود الطاقة الداخلية.
كيف تتعامل الوحدة مع الاتصال للمراقبة عن بُعد؟
تتضمن وحدة 8273-101 منفذ RS-485 يدعم بروتوكول Modbus RTU. يسمح هذا لنظام التحكم الموزع (DCS) أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) بمراقبة سرعة المحرك، ونسبة الحمل، وحالة الأعطال في الوقت الحقيقي دون الحاجة إلى محولات إضافية.
