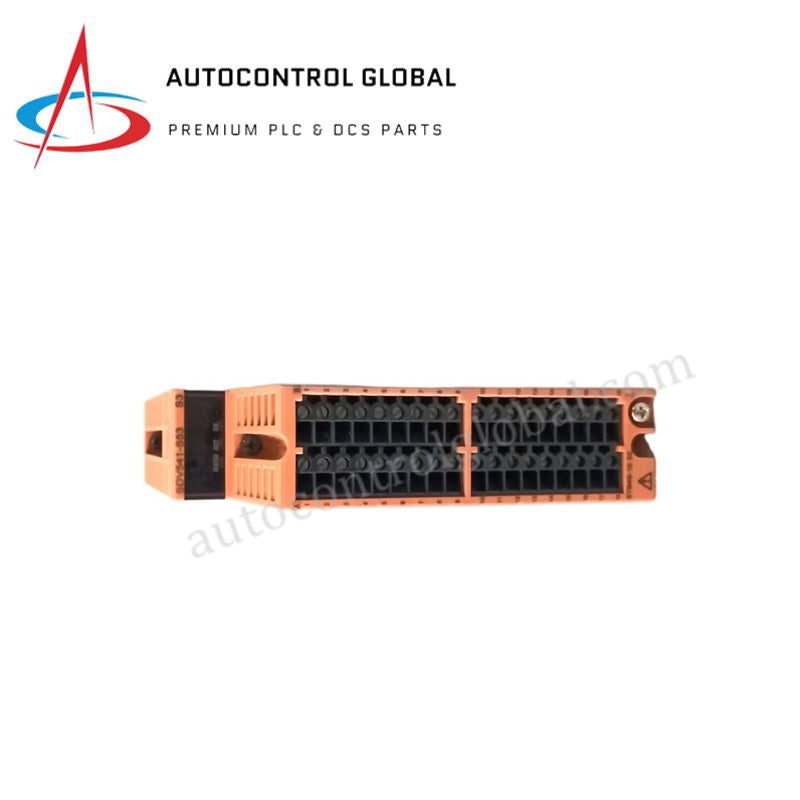

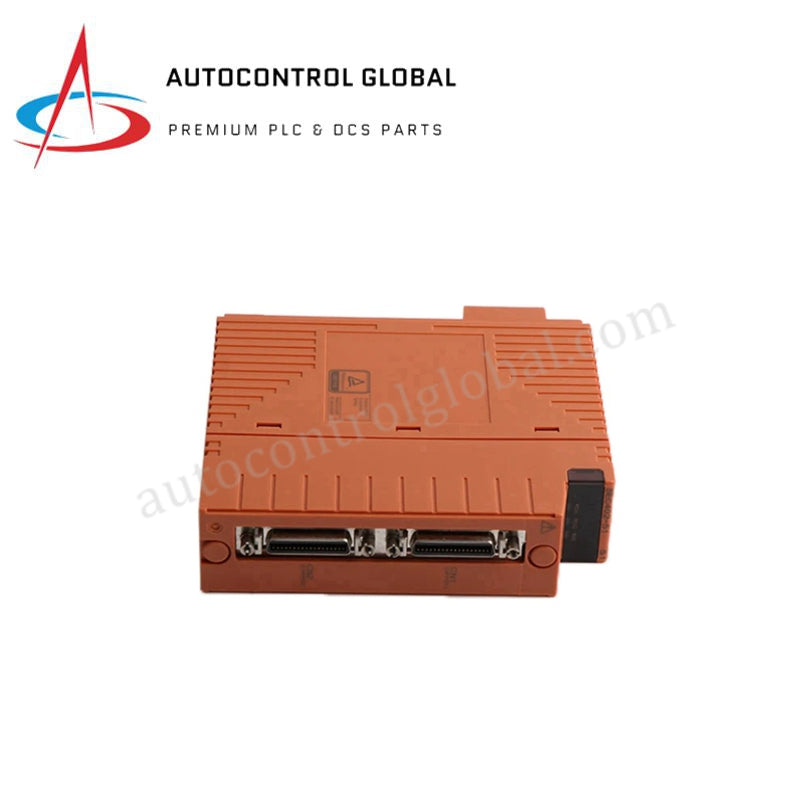

وحدة إدخال رقمية Yokogawa SDV144-S53 S4 ProSafe-RS
Manufacturer: Yokogawa
-
Part Number: SDV144-S53/STB4S-10
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة الإدخال الرقمي Yokogawa SDV144-S53 S4
تم تكوين Yokogawa SDV144-S53 S4 (SDV144 وحدة الإدخال الرقمي) لاقتناء الإشارات المنفصلة عالية الموثوقية في منصتي ProSafe-RS وCENTUM VP، وتوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. تقبل هذه الوحدة ذات القنوات الـ16 مدخلات تلامس جافة من دون جهد من أزرار الإيقاف الطارئ، ومفاتيح حد الموضع، ودوائر التعشيق الخاصة بالعملية. وباعتمادها بنية جهد ميداني قدرها 24 VDC، تحول الوحدة تغيرات الحالة المنفصلة إلى إشارات منطقية للنظام، مع الحفاظ على عزل جلفاني كامل بين الحلقات الميدانية وناقلات النظام الداخلية.
تفصيل اللواحق ومصفوفة الطرازات
| رمز اللاحقة / الخيار | التعيين | الوصف التقني |
|---|---|---|
| SDV144 | الطراز الأساسي | وحدة إدخال رقمي (16 قناة، 24 VDC، عزل الوحدة) |
| -S | النوع | مواصفة تشغيلية قياسية |
| 5 | التوصيل / الحماية | لأجل كتلة أطراف بمشبك ضغط أو كابل MIL؛ دون حماية من الانفجار |
| 3 | الطلاء ودرجة الحرارة | طلاء مطابق للمواصفة ISA Standard G3 مع نطاق درجة حرارة ممتد (-20 إلى 70 deg C) |
| S4 | رمز النمط | نمط تصميم المراجعة 4 |
| /STB4D-10 | خيار كتلة الأطراف | كتلة أطراف بمشبك ضغط مع ممتصات زيادة جهد مدمجة |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | SDV144-S53 S4 |
| العلامة التجارية | Yokogawa |
| المنشأ | إندونيسيا / اليابان |
| الوزن | 0.36 kg (صافي) |
| الأبعاد | 130.0 mm x 32.8 mm x 107.5 mm |
| درجة حرارة التشغيل | -20 إلى 70 deg C |
| استهلاك الطاقة | 290 mA كحد أقصى عند 5 VDC (اللوحة الخلفية)، و140 mA كحد أقصى عند 24 VDC (الحلقة الميدانية الخارجية) |
| سعة القنوات | 16 مدخلاً رقمياً منفصلاً (عزل الوحدة) |
| نوع إشارة الإدخال | تلامس جاف من دون جهد |
| حد حالة التشغيل ON | مقاومة التلامس <= 1 kohm |
| حد حالة الإيقاف OFF | مقاومة التلامس >= 100 kohm |
| تيار الإدخال | 6 mA +/-20% عند 24 VDC (مقاومة تلامس قدرها 0 ohm) |
| الحد الأقصى لجهد الإدخال | 30 VDC |
| زمن استجابة الإدخال | <= 40 ms |
| قوة العزل الكهربائي | 2000 VAC لمدة دقيقة واحدة (بين القناة والنظام) |
| الطلاء المطابق | فئة ISA Standard G3 |
العزل الجلفاني وتشخيصات الحلقة الميدانية
تتميز الوحدة بعزل جلفاني بصري مصنف عند 2000 VAC لمدة دقيقة واحدة، ما يمنع وصول العابرّات ذات الجهد العالي على الأسلاك الميدانية إلى اللوحة الخلفية الداخلية للنظام. وقد صُممت للنشر ضمن وظائف الأجهزة الآمنة الحرجة (SIF)، وتراقب دائرة كشف الإدخال سلامة الحلقة باستمرار باستخدام اختبار نبضي تشخيصي داخلي لاكتشاف انقطاعات الأسلاك الميدانية ذات الدائرة المفتوحة والدوائر القصيرة. وبالاقتران مع الطلاء المطابق للمواصفة ISA Standard G3، تحافظ الأجهزة على سلامة المكونات على المدى الطويل في بيئات كبريتيد الهيدروجين والكلور، مع الحفاظ على دقة كشف التلامس من دون تدهور الإشارة عبر نطاقات درجات الحرارة الممتدة.
الأسئلة الشائعة
س: ما ظروف التلامس التي تحدد حالة ON أو OFF صريحة لوحدة الإدخال هذه؟
ج: تسجل الوحدة حالة ON عندما تكون مقاومة التلامس الميداني 1 kohm أو أقل. وتتطلب حالة OFF ممانعة حلقة ميدانية قدرها 100 kohm أو أعلى عند مستوى تيار إدخال اسمي يبلغ 6 mA.
س: كيف تعزز كتلة الأطراف STB4D-10 حماية الوحدة؟
ج: تتضمن كتلة الأطراف STB4D-10 ممتصات مخصصة لزيادة الجهد عبر أطراف التوصيل. وتحوّل هذه الممتصات ارتفاعات الجهد الناجمة عن المجال بعيداً عن العوازل الضوئية الداخلية، وتحد من الجهود العابرة الزائدة إلى مستويات تشغيل آمنة.
س: هل يدعم النظام الاستبدال أثناء التشغيل خلال التشغيل العادي للنظام؟
ج: نعم، تدعم الوحدة التبديل السريع داخل حاضنة I/O. ويجب على الفنيين التأكد من بقاء توصيلات حلقة طاقة المجال الخارجية 24 VDC مؤرضة ومحكمة أثناء إجراء الاستبدال لتجنب الضوضاء الميدانية العابرة.
إرشادات التركيب الميداني
ركّب الوحدة مباشرة في فتحة متاحة داخل حاضنة IOM. ثبّت كتلة الأطراف ذات مشبك الضغط STB4D-10 باستخدام مسامير التثبيت الأمامية لضمان استمرار التلامس مع موصل اللوحة الخلفية. تحقق من أن جميع أسلاك طاقة التلامسات الميدانية مصدرها وحدة تغذية خارجية بجهد 24 VDC قادرة على توفير 200 mA على الأقل، مع استقرار جهد ضمن +20% / -10%.
قشّر أسلاك الإشارة بطول 6 mm وأنهِ توصيلها بإحكام في أطراف مشبك الضغط. مرّر كابلات الإدخال الميدانية في حوامل كابلات منفصلة ومؤرضة، على أن تبعد 300 mm على الأقل عن خطوط طاقة التيار المتردد ذات الجهد العالي لتجنب اقتران الضوضاء الحثية. صِل جميع دروع الكابلات بقضيب التأريض الوظيفي للخزانة باستخدام مشابك منخفضة الممانعة، مع إبقاء وصلات الضفيرة الخاصة بالدرع قصيرة قدر الإمكان للحفاظ على المناعة ضد الضوضاء عالية التردد.
