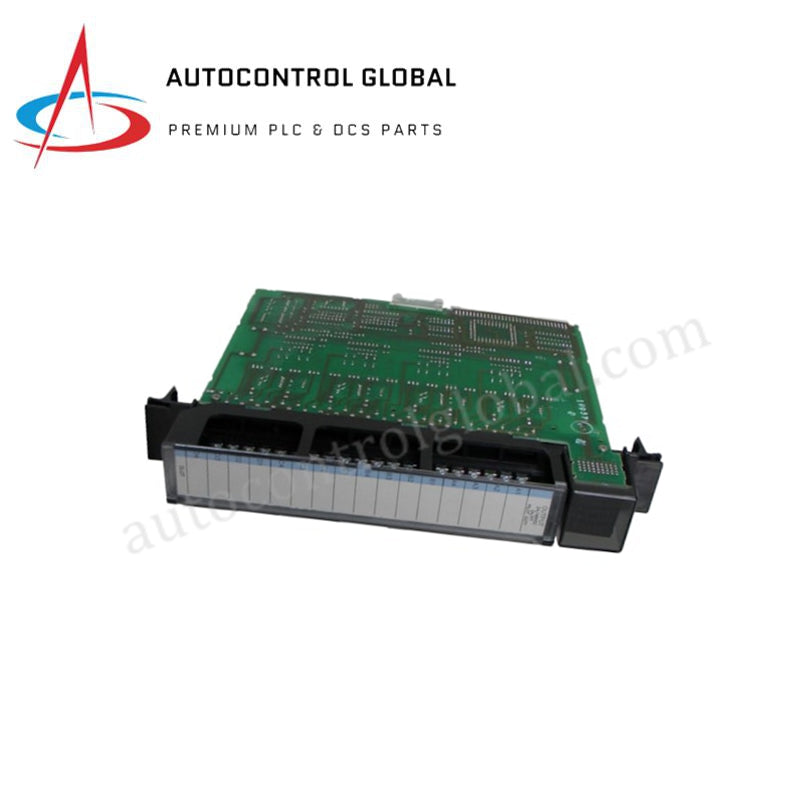

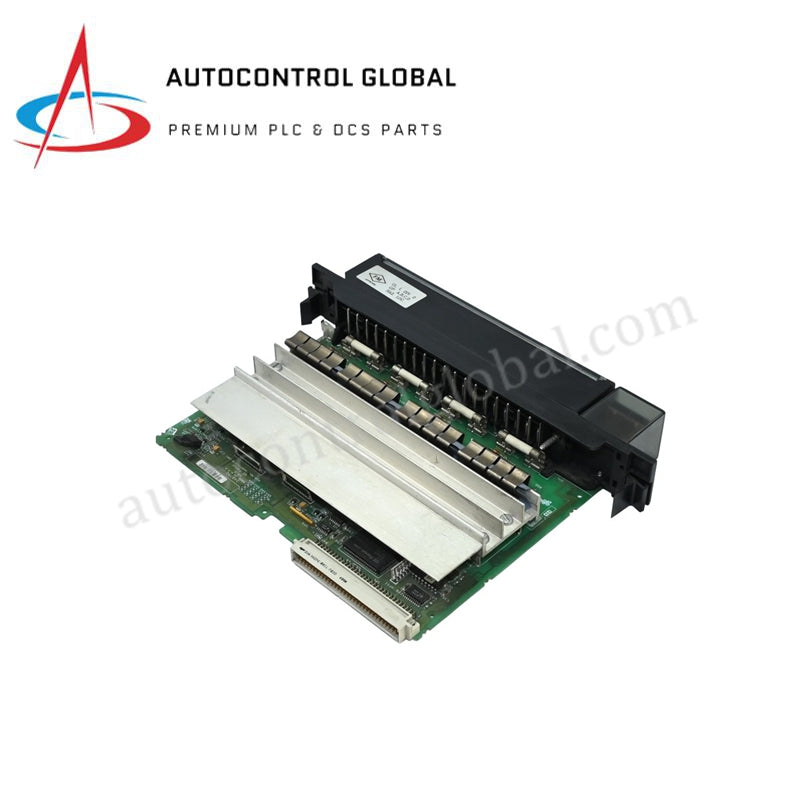

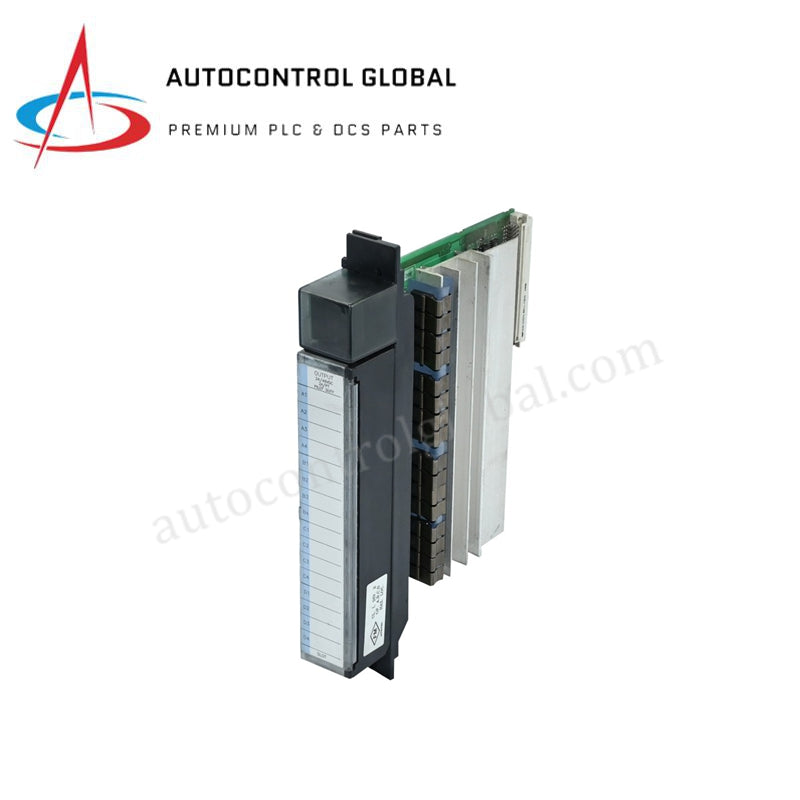

16-канален модул IC697MDL740 GE Fanuc с положителна логика

Преглед на продукта

GE Fanuc IC697MDL740 служи като интерфейс за висока мощност в екосистемата на PLC серия 90-70. Този 100% чисто нов оригинален модул с дискретен изход предоставя 16 независими точки, предназначени за директно управление на товари с висок ток от контролера. Работи в диапазон от 24 до 48 VDC и осигурява до 2 ампера на точка, което го прави незаменим компонент за управление на соленоиди, стартери на мотори и големи индикатори. Използвайки архитектура с положителна логика (източник), IC697MDL740 опростява полевото окабеляване и осигурява надеждно превключване в тежки индустриални условия.

Технически спецификации

Инженерни предимства

• Възможност за управление на висок ток: За разлика от стандартните модули с 0.5A, IC697MDL740 поддържа до 2 ампера на точка. Този висок ток позволява на PLC да управлява директно соленоиди и бобини на контактори с голям товар, често елиминирайки нуждата от междинни релета и намалявайки сложността на шкафа.

• Изключителна устойчивост на пусков ток: Всеки изходен контакт издържа пусков ток до 20 ампера за 20 милисекунди. Тази характеристика предотвратява повреда на модула при превключване на индуктивни товари или студени лампи с нажежаема жичка, които обикновено имат високи първоначални токови пикове.

• Детерминистична скорост на превключване: Модулът постига постоянни времена за реакция от 2 милисекунди както при включване, така и при изключване. Тази детерминистична производителност осигурява високоскоростна синхронизация в опаковъчни линии и системи за обработка на материали, където прецизното време е критично.

• Здрава галванична защита: 1500 волта изолация разделят захранването от полевата страна от логическата земя на шината. Тази оптична бариера предотвратява пренасянето на пикове от полето към CPU, защитавайки скъпите основни компоненти на системата серия 90-70.

• Оптимизирано термично управление: Ниско падане на напрежението (максимум 0.8 волта) намалява разсейването на топлина в модула при работа с висок ток. Тази ефективна енергийна трансмисия удължава живота на компонентите за твърдо състояние, дори когато модулът работи на пълния си номинален капацитет.

Често задавани въпроси

• В: Изисква ли IC697MDL740 външно захранване?

• О: Да. Въпреки че модулът черпи логическо захранване от шината на PLC, трябва да осигурите външно захранване 24 до 48 VDC на полевата страна за захранване на свързаните товари.

• В: Мога ли да използвам този модул за управление на променливотокови товари?

• О: Не. IC697MDL740 е изцяло модул с постоянен ток. Опитът за превключване на променлив ток ще повреди транзисторите на изхода. За приложения с променлив ток, моля изберете модул с триак или релеен изход.

• В: Какво означава "Положителна логика" в контекста на този модул?

• О: "Положителна логика" или "източник" означава, че модулът свързва товара към положителната страна на захранването с постоянен ток, когато изходът е активен. Товарът трябва да бъде свързан между терминала на модула и отрицателния общ проводник.

• В: Съвместим ли е този модул с PACSystems RX7i?

• О: Да, IC697MDL740 е общо взето съвместим с платформата RX7i, която поддържа I/O от серия 90-70. Винаги обаче потвърждавайте хардуерната конфигурация в програмния софтуер, за да осигурите правилно адресиране и бюджет на захранването.
