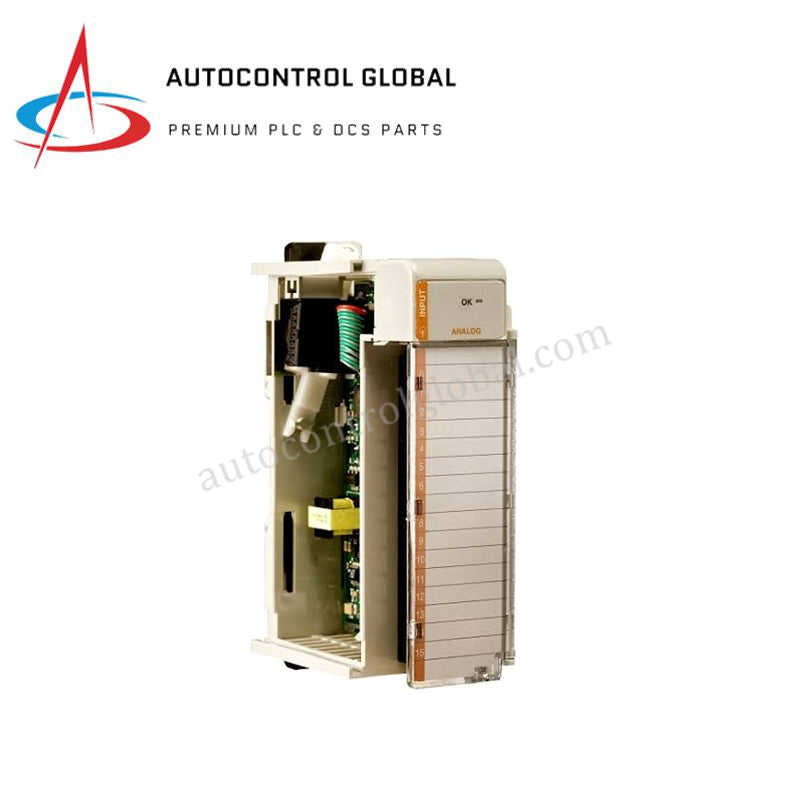

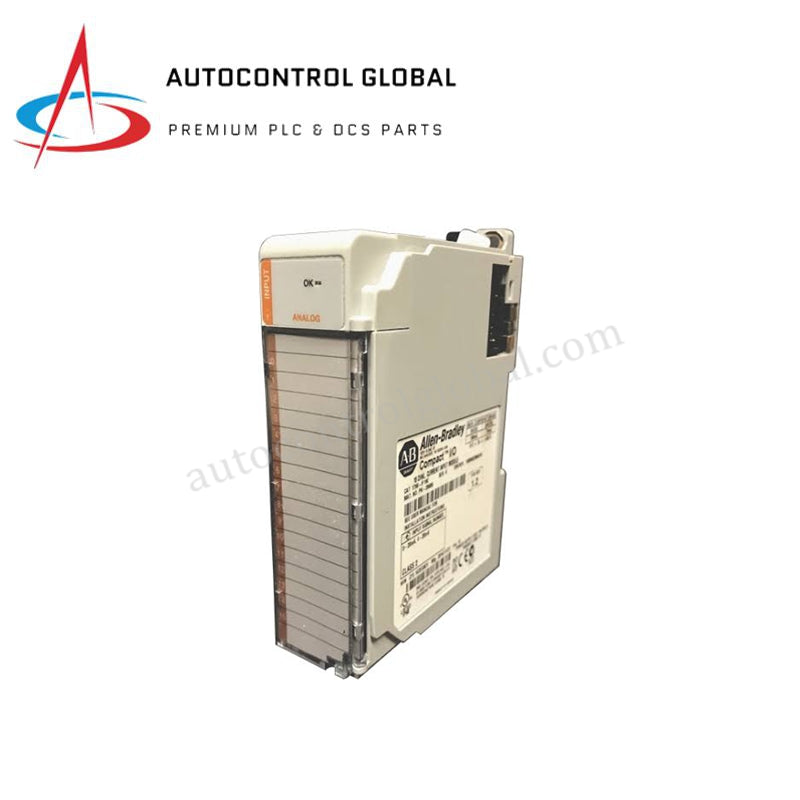

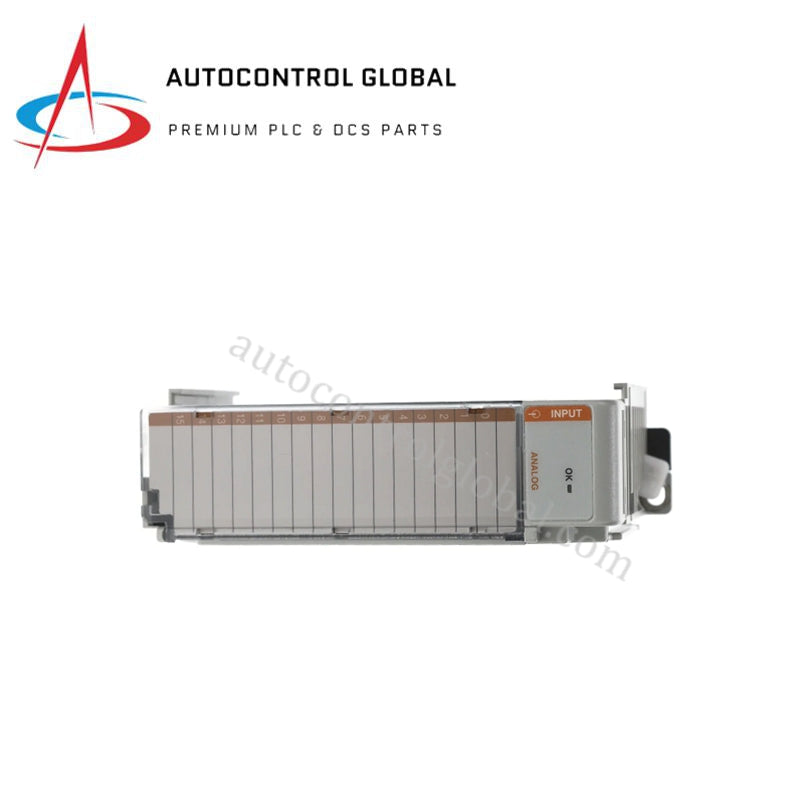

1769-IF16C Allen Bradley CompactLogix модул за аналогов вход
Manufacturer: Allen Bradley
-
Part Number: 1769-IF16C
Condition：New with Original Package
Product Type: Модули за аналогов вход
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Компактен аналогов входен модул с висока плътност Allen Bradley 1769-IF16C
Конфигуриран за обработка на аналогови вериги с висока плътност в разпределени автоматизационни архитектури, Allen Bradley 1769-IF16C (1769-IF16C Аналогов входен модул) осигурява директно физическо/електрическо изпълнение. Хардуерът установява едновременен прием на 16 различни аналогови токови сигнала от полеви предаватели, преобразувайки променливи входове от сензорна апаратура в 16-битови цифрови стойности, директно достъпни през шината на задния панел.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | 1769-IF16C |
| Марка | Allen Bradley / Rockwell Automation |
| Произход | САЩ |
| Тегло | 0.23 кг (0.50 lbs) |
| Размери | 118 x 87 x 35 мм |
| Работна температура | 0 до 60 градуса C |
| Температура на съхранение | -40 до 85 градуса C |
| Консумация на енергия | 3.5 W типично, 4.0 W максимално общо разсейване на топлина |
| Брой входове | 16 еднопосочни канала |
| Номинални входни диапазони | 0-20 mA, 4-20 mA |
| Пълен обхват на модула | 0-21 mA |
| Тип преобразувател | Сигма-Делта |
| Разделителна способност | 16-битова прецизност (65 536 броя) |
| Точност | плюс/минус 0.1% от пълния обхват |
| Входно съпротивление | 249 ома номинално |
| Ток на задния панел | 170 mA при 5 VDC, 65 mA при 24 VDC |
| Работно напрежение | 30 VAC / VDC |
| Изолационно напрежение | 750 VDC между полевата страна и системната логика |
| Ограничения на влажността | 5-95% без кондензация |
Интеграция на детерминистична мрежова шина
1769-IF16C маршрутизира дигитализирани масиви от променливи процеси директно в системната база данни, като се свързва с рамката за комуникационна скорост на шината на задния панел. При работа в контролни възли, използващи детерминистични мрежи Profinet / EtherNet/IP, хардуерът прехвърля пакети с данни без да намалява повторяемостта на цикъла на обработка. Вътрешните хардуерни компоненти съответстват на строги граници за мащабиране на плътността на I/O, като изтеглят само 170 mA от 5 VDC релето, за да избегнат вътрешни спадове на захранването. Този термичен и захранващ дизайн осигурява стриктна съвместимост на фърмуера с флаш паметта при стандартни Logix процесори по време на непрекъснати многоточкови операции.
Често задавани въпроси
Q: Как архитектурата на 1769-IF16C управлява вътрешните аналогово-цифрови преобразувания за всички 16 канала?
A: Модулът използва архитектура на Sigma-Delta конвертор за обработка на данни от 16-те еднопосочни входни линии. Каналите споделят конверторния етап чрез последователно мултиплексиране, което изисква внимание към избора на програмиран филтър, тъй като той определя общото време за обновяване на модула.
Q: Може ли 1769-IF16C да работи правилно без изключване на основното захранване на шасито по време на смяна?
A: Не. Хардуерният формат 1769 не поддържа възможности за гореща смяна. Премахването или инсталирането на модула, докато шината е активна, може да повреди вътрешните регистри на процесора или щифтовете на конектора на шината.
Q: Какво се случва, ако външна повреда в цикъла доведе входния ток над прага от 20 mA?
A: Входната верига чете измервания до максимален пълен обхват от 21 mA. Входни нива, надвишаващи 21 mA, ще предизвикат флагове за наситеност на данните в таговете на контролера, а продължителен висок ток над работното напрежение от 30 V ще рискува да повреди прецизните вътрешни резистори от 249 ома.
Насоки за полеви монтаж
- Заземителна шина на корпуса: Затегнете здраво модула върху 35 мм DIN релсата, като проверите, че интегрираният заземителен лост на шината осъществява пълен метален контакт с прилежащите модули.
- Завършване на екрана на проводника: Завършете екраниращите дренажни проводници на аналоговия кабел само на най-близката заземителна шина в корпуса, като държите изведените проводници къси, за да намалите високочестотния електромагнитен шум.
- Избор на сечение на проводника: Закрепете всички проводници на полевите инструменти към клемната блокова кутия, използвайки меден проводник с минимална температура на експлоатация 90 °C, като поддържате размерите на проводниците между 22-14 AWG за твърди сърцевини или 22-16 AWG за усукани проводници.
- Проверка на заключващия лост на шината: Натиснете структурния лост на шината хоризонтално, докато заключващият механизъм щракне напълно на място, осигурявайки непрекъсната връзка с шината на задната платка преди включване на 24 VDC захранване.
