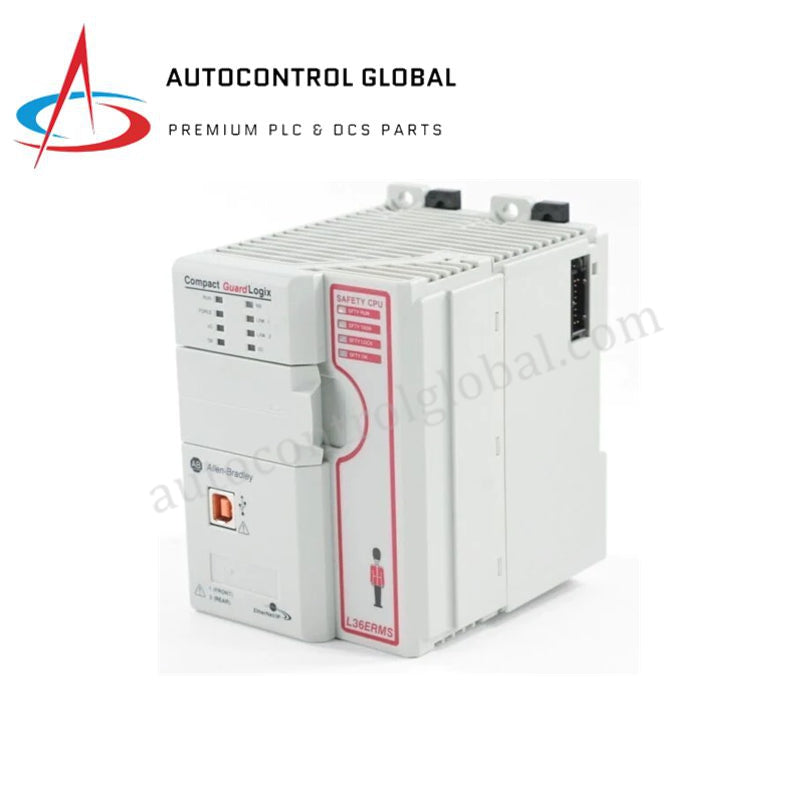

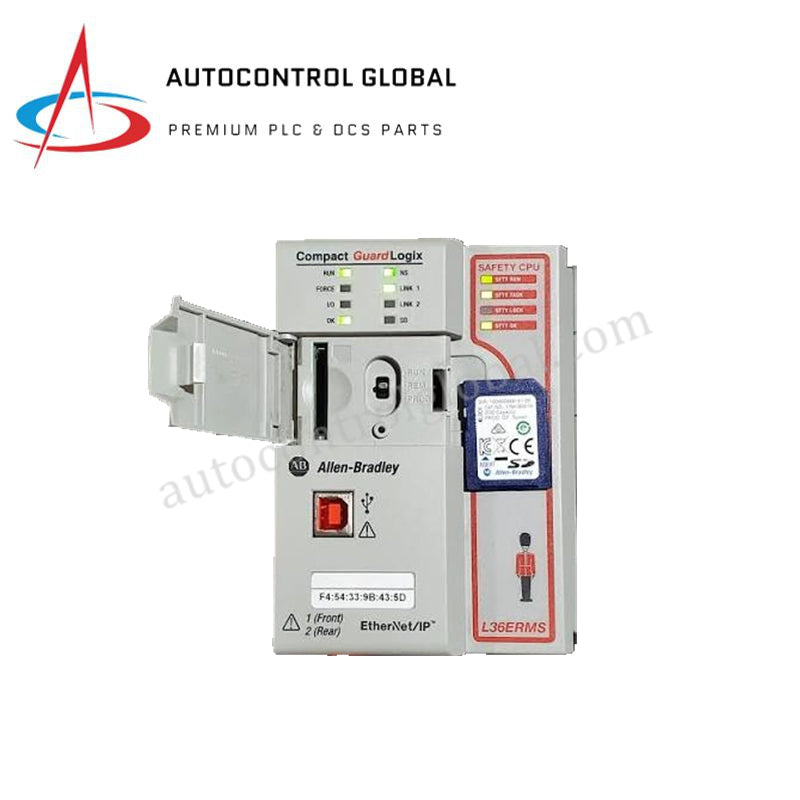

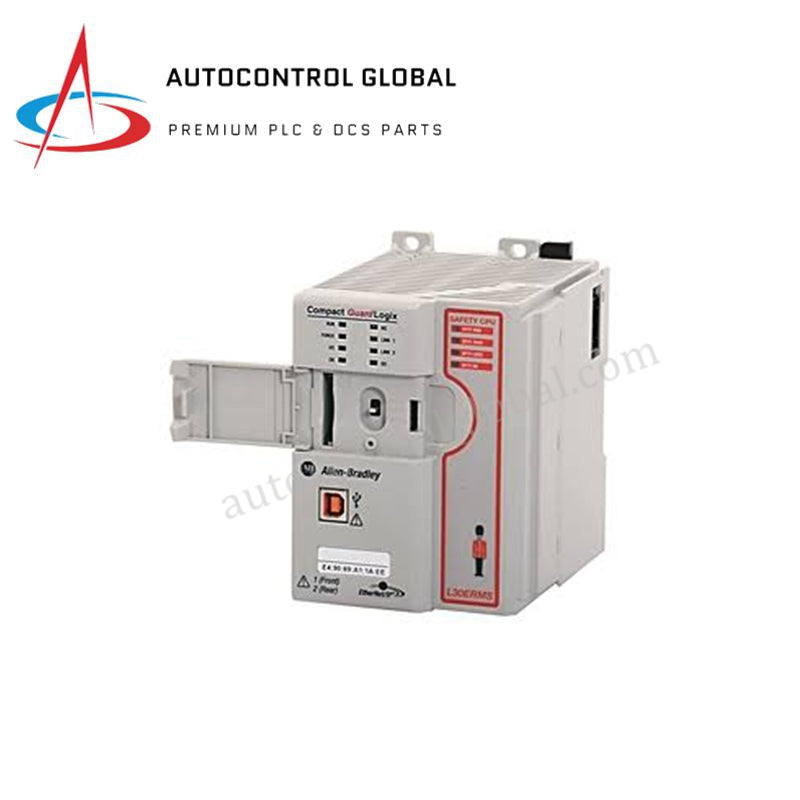

1769-L36ERMS Модул за движение Allen Bradley CompactLogix
Manufacturer: Allen Bradley
-
Part Number: 1769-L36ERMS
Condition：New with Original Package
Product Type: Процесори на ЦПУ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen Bradley 1769-L36ERMS CompactLogix 5370 L3 Контролер
Конфигуриран за координирано управление на движение и безопасност в детерминистична машинна автоматизация, Allen Bradley 1769-L36ERMS (1769-L36ERMS Контролер GuardLogix) осигурява директно физическо/електрическо изпълнение. Модулът обработва дискретни входове, командва разпределени EtherNet/IP серво задвижвания и управлява двуканални изолационни вериги за безопасност без вторична вътрешна логика за обработка.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | 1769-L36ERMS |
| Марка | Allen Bradley / Rockwell Automation |
| Произход | САЩ |
| Тегло | 0.57 кг (1.25 lbs) |
| Размери | 118 x 87 x 35 мм |
| Работна температура | 0 до 60 °C |
| Температура на съхранение | -40 до +85 °C |
| Памет за потребителя | 3 MB стандартна / 1.5 MB безопасност |
| Непроменлива памет | 1 GB SD карта включена (1784-SD1) |
| Консумация на енергия | 4.5 W разсейване на мощност |
| Ток на шината | 560 mA при 5 VDC |
| Комуникационни портове | 2 EtherNet/IP, 1 USB |
| Интегрирано движение | До 16 оси през EtherNet/IP |
| Максимален брой локални I/O модули | Поддържат се 30 модула (16 локални разширителни модула) |
| Максимален брой EtherNet/IP възли | 40 възли |
| Изолационно напрежение | 30 V непрекъснато, основен тип изолация |
| Вибрации | 10-500 Hz, 5 g |
| Сертификати | SIL 3, PL e, UL, CE, ATEX, IECEx |
Мрежова топология и възможности за синхронизация
1769-L36ERMS управлява конфигурации с висока плътност на системата, като регулира скоростта на комуникация по шината на гърба през 32 независими задачи на контролера. Двойните интегрирани Ethernet интерфейси работят в детерминистични мрежи Profinet / EtherNet/IP, поддържайки топологии Device Level Ring (DLR) за поддържане на комуникационни пръстени при прекъсвания на медията. Вграденият съ-сигурен процесор валидира съвместимостта на фърмуера при стартиране, осигурявайки синхронизация на изпълнението за до 1000 програми на задача. Тази специализирана архитектура управлява 256 логически CIP връзки, предпазвайки профилите на движение от неочаквани променливи закъснения.
Често задавани въпроси
В: Как 1769-L36ERMS постига SIL 3 сертификация в рамките на хардуерната форма на CompactLogix?
О: Модулът съдържа двуядрена вътрешна архитектура, състояща се от основен Logix процесор и функционален съ-сигурен процесор. Устройството извършва непрекъснато взаимно проверяване на пътищата на логическо изпълнение, за да наложи безопасно състояние при откриване на хардуерен дефект или повреда на паметта.
В: Може ли 1769-L36ERMS да поддържа гореща смяна на локални 1769 I/O модули по време на работа?
О: Не. Архитектурата на шината 1769 не позволява премахване и поставяне под напрежение (RIUP). Трябва напълно да изключите захранването на системата преди смяна на локален разширителен модул, за да избегнете дъгови повреди на шината.
В: Кои хардуерни захранващи опции са съвместими с този процесор?
О: Контролерът се свързва директно със стандартни 1769 захранващи модули. Одобреният списък включва 1769-PA2, 1769-PB2, 1769-PA4 и 1769-PB4, в зависимост от изискванията за ток на шината на околната I/O конфигурация.
Насоки за монтаж на място
- Отделна заземителна връзка: Прекарайте меден заземителен проводник с ниско съпротивление от функционалния земен терминал на захранващия модул директно до централната шина за заземяване на таблото.
- Заключване на лостовете на шината: Уверете се, че лостовете на съседните I/O модули са механично заключени преди подаване на напрежение към захранването.
- Съвпадение на версията на фърмуера: Флаширайте процесора с точните основни и второстепенни версии на фърмуера, изисквани от главния проектен файл Studio 5000, преди тестване на полевата верига.
- Разстояние за вентилация: Поддържайте минимум 50 мм (2 инча) разстояние от всички страни на сборката за осигуряване на адекватно топлоотдаване чрез естествена конвекция на въздуха.
