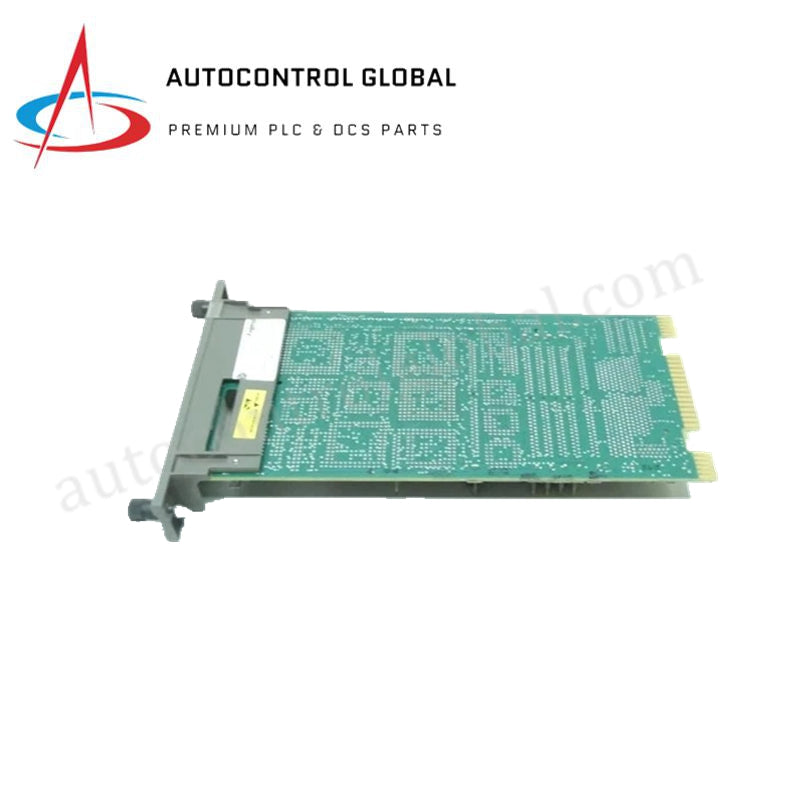

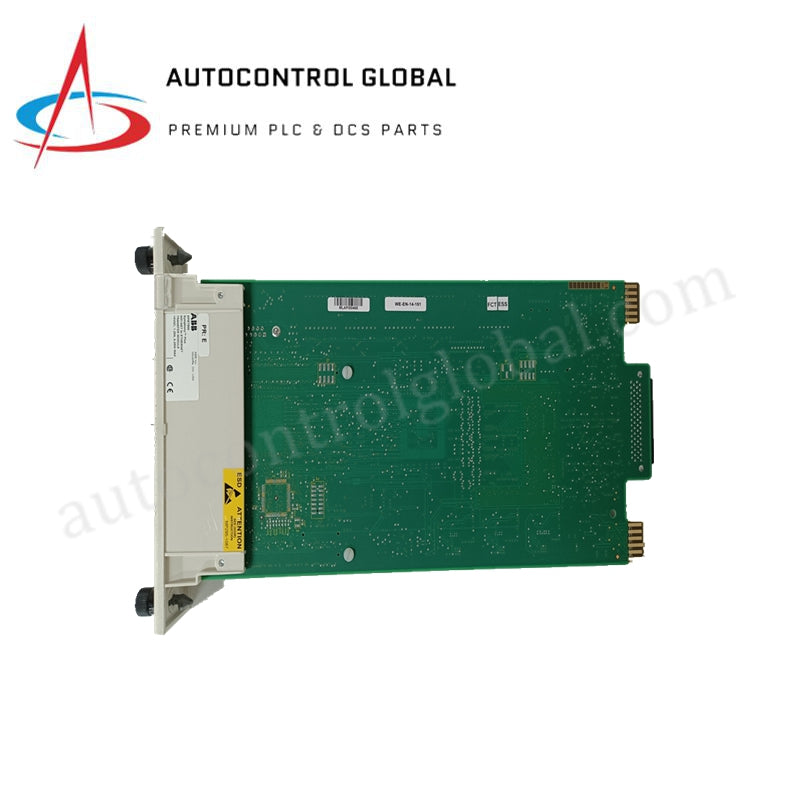

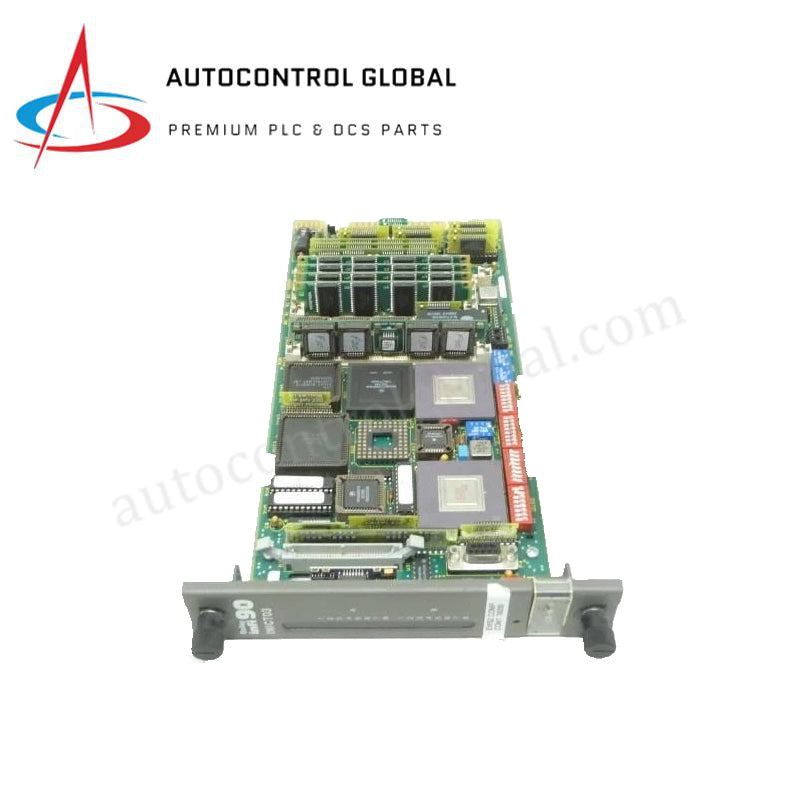

ABB Bailey INICT03 DCS модул за пренос на Infi-Net цикъл

Описание на продукта

Преглед на системния интерфейс и комуникацията

 INICT03 (Номер на частта: INICT03) е критичен високоскоростен комуникационен шлюз, проектиран за разпределената система за управление ABB Bailey INFI 90 (DCS). Функционирайки като модул за пренос от Infi-Net към компютър, той служи като основен мост между собствената Infi-Net мрежа на завода и външните хост компютърни системи.  INICT03 (Модел: INICT03) е проектиран да поддържа високо ниво на надзорен контрол и събиране на данни (SCADA), позволявайки на инженерните работни станции и процесните хисториани да имат достъп до данни в реално време от завода. Чрез превод на сложните протоколи на мрежата на завода в стандартни компютърно четими формати, той осигурява безпроблемна съвместимост между контролната логика на полевото ниво и надзорните управленски приложения.

Подробни технически спецификации

 INICT03 (INICT03) е създаден за детерминистично обработване на данни и дългосрочна надеждност в комуналните и процесните индустрии.

• Производител: ABB / Bailey Controls

• Моделен номер: INICT03

• Семейство DCS: INFI 90 / Network 90

• Функционален тип: Модул за пренос от Infi-Net към компютър (ICT)

• Консумация на логическа мощност: 10 W

• Логическо напрежение: 5 VDC (регулирано чрез гръбна платка)

• Захранване на гръбната платка: 24 VDC номинално

• Комуникационен интерфейс: Infi-Net (мрежа на завода) към сериен/шина на компютър

• Конфигурация на монтаж: Зает един слот в стандартен модулен монтажен блок INFI 90 (MMU)

• Работна температура: 0 °C до +60 °C (32 °F до 140 °F)

• Температура на съхранение: -40 °C до +85 °C (-40 °F до 185 °F)

• Влажност: 5% до 95% (без кондензация)

• Тегло нето: 0.91 кг (2.01 lbs)

• Диагностика на състоянието: LED индикатори на предния панел за здравето на модула и трафика на данни

• Охлаждане: Естествена конвекция в рамката на модула
