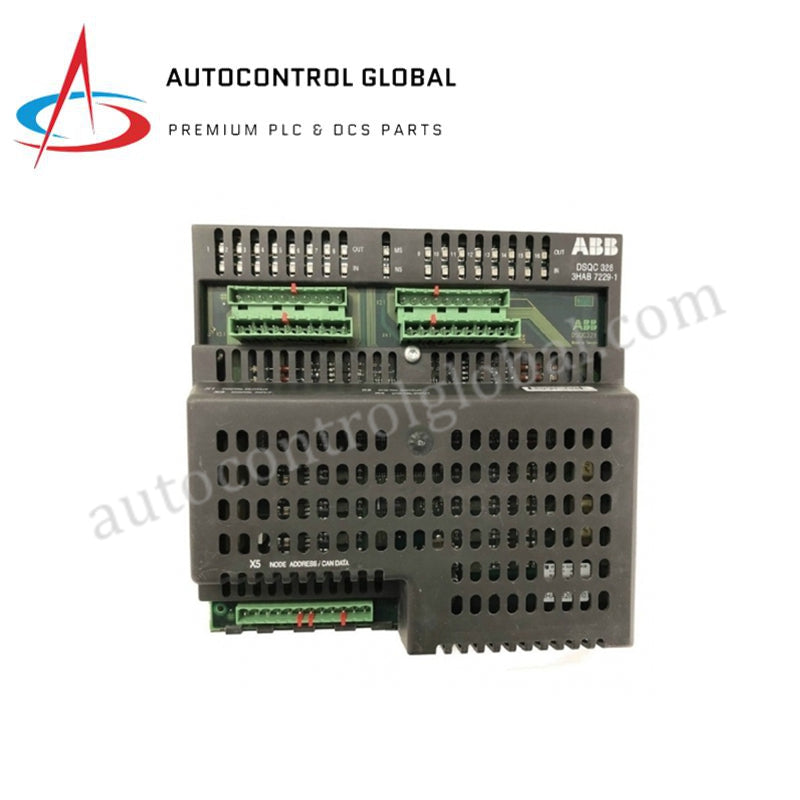

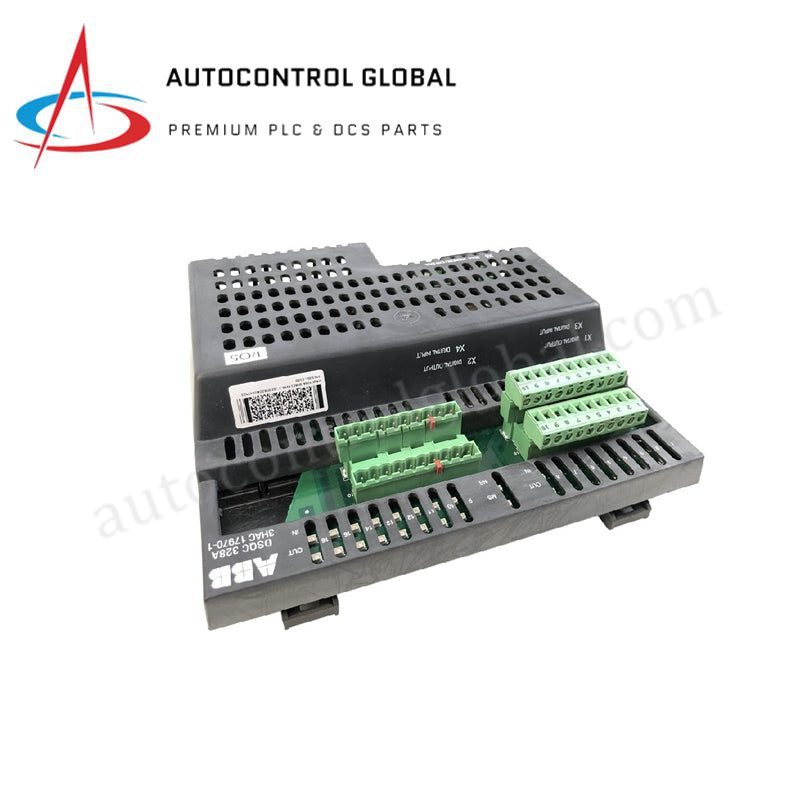

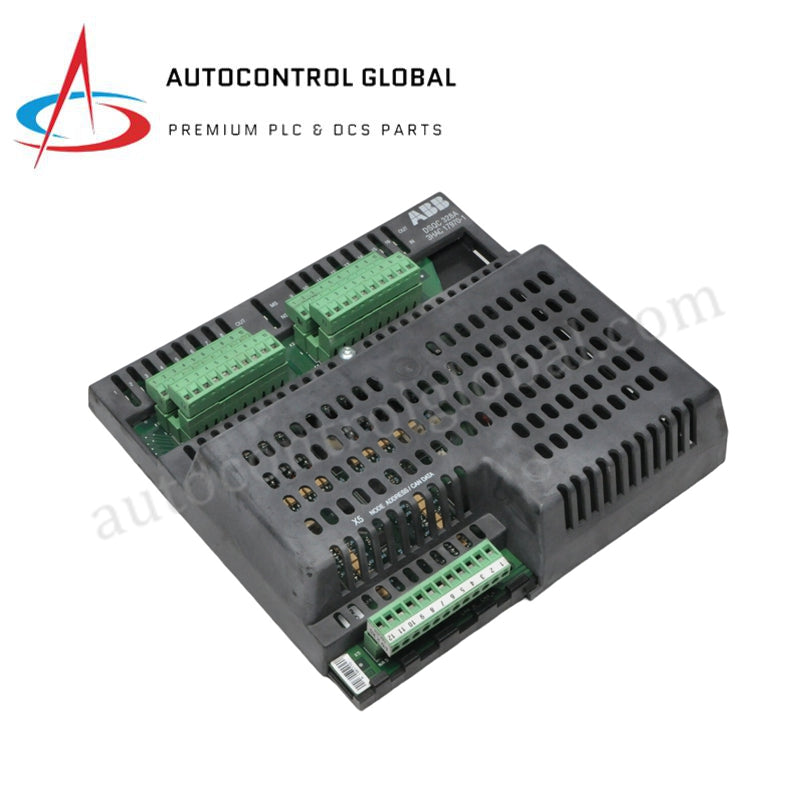

Платка за безопасност на робот ABB DSQC328A 3HAC17970-1/05 Оригинал

Описание на продукта

Основно управление на безопасността за контролери IRC5

DSQC328A (Номер на част: 3HAC17970-1/05) е високонадежден релей за безопасност и цифрова входно-изходна платка, специално проектирана за системата за управление на роботи ABB IRC5. Като основен елемент от архитектурата за безопасност на робота, DSQC328A (Модел: DSQC328A) отговаря за обработката и наблюдението на критични сигнали за безопасност, включително вериги за аварийно спиране (E-Stop), устройства за активиране (бутон за мъртъв човек) и защитни заключващи механизми на врати. Чрез използване на двуканална излишност, този модул гарантира, че роботизираната клетка поддържа съответствие с международните стандарти за безопасност като ISO 10218 и ISO 13849-1, предотвратявайки работа при повреда на веригата или нарушение на безопасността.

Подробни технически спецификации

DSQC328A 3HAC17970-1/05 предлага комбинация от цифрова обработка на сигнали и електромеханични релейни изходи за директен интерфейс с задвижващата система на робота и външния хардуер за безопасност.

• Производител: ABB

• Моделно обозначение: DSQC328A

• Поръчков номер: 3HAC17970-1/05

• Съвместимост със системи: Контролери за роботи ABB IRC5 (Стандартни и Компактни)

• Основна функция: Обработка и наблюдение на сигнали за безопасност

• Входно напрежение: 24 V DC (±10%)

• Архитектура на безопасността: Двуканална излишна верига за съответствие със SIL/Performance Level

• Наблюдавани входове: Аварийно спиране, устройство за активиране, сигнали за автоматичен/ръчен режим, защитно спиране

• Тип изход: Релейни контакти за заключващи вериги на безопасността

• Диагностика: LED индикатори в реално време за захранване, работа и повреди на веригата

• Работна температура: 0 °C до +55 °C (32 °F до 131 °F)

• Температура на съхранение: -25 °C до +70 °C (-13 °F до 158 °F)

• Размери: 160 мм × 130 мм × 40 мм

• Тегло: 0.92 кг (типично)

• Държава на произход: Швеция
