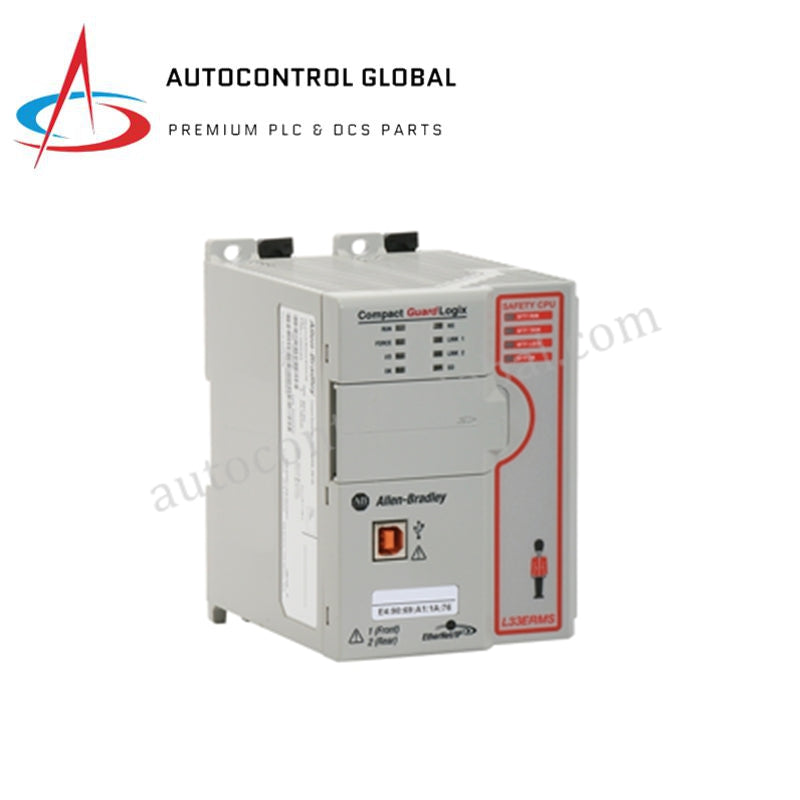

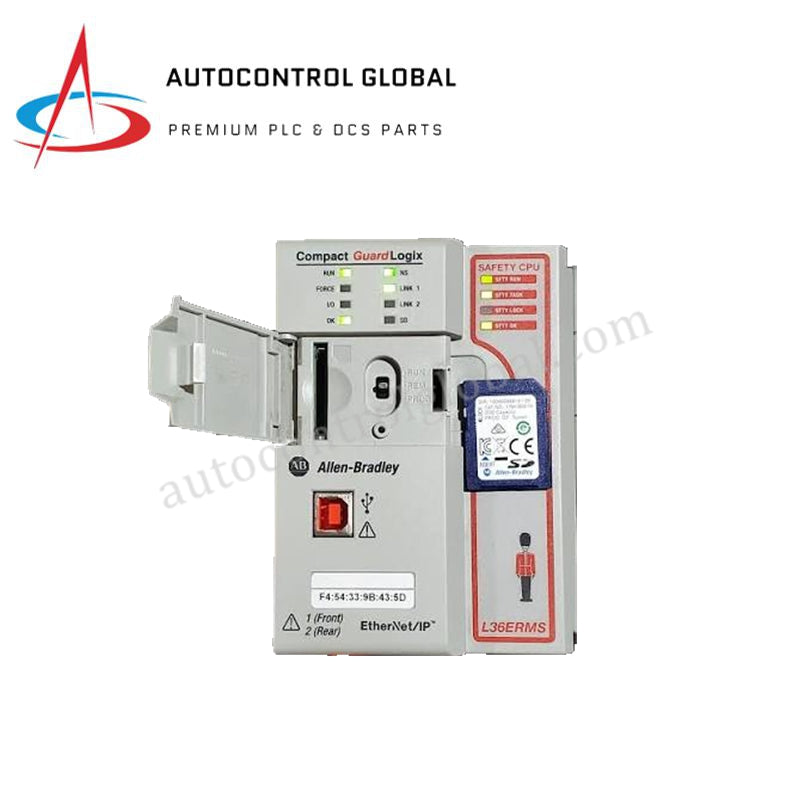

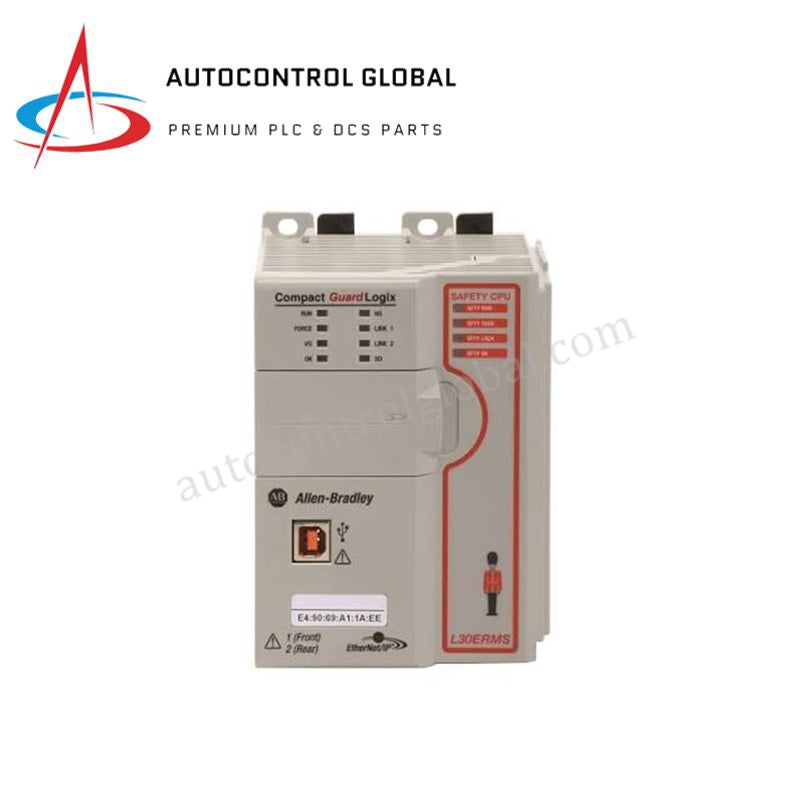

Allen Bradley 1769-L33ERMS Компактен контролер CPU GuardLogix
Manufacturer: Allen Bradley
-
Part Number: 1769-L33ERMS
Condition：New with Original Package
Product Type: Процесори на ЦПУ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen Bradley 1769-L33ERMS Compact GuardLogix контролер за безопасност
Конфигуриран за интегрирано изпълнение на безопасна верига и синхронизирана координация на многоосни задвижвания, Allen Bradley 1769-L33ERMS (1769-L33ERMS Compact GuardLogix контролер за безопасност) осигурява директно физическо/електрическо изпълнение. Хардуерната платформа установява едновременна работа на стандартни автоматизационни задачи заедно с функционални безопасни програмни рутини, използвайки вградени Ethernet процесорни възли за управление на физически полеви задвижващи устройства и четене на аварийни стоп вериги през един индустриален мрежов гръбнак.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | 1769-L33ERMS |
| Марка | Allen Bradley / Rockwell Automation |
| Произход | САЩ |
| Тегло | 0.57 кг (1.25 lbs) |
| Размери | Размери на CompactLogix 5370 L3 шаси |
| Работна температура | 0 до 60 градуса C |
| Температура на съхранение | -40 до 85 градуса C |
| Консумация на енергия | 4.5 W номинална консумация на енергия (максимум 11.5 W) |
| Памет за приложения | 2 MB |
| Памет за безопасност | 1 MB |
| Неволатилна памет | 1 GB чрез 1784-SD1 карта (разширяемо до 2 GB) |
| Локални разширителни модули | До 16 Bulletin 1769 I/O модула |
| EtherNet/IP възли | 32 възела (Забележка: по-нови версии на фърмуера поддържат до 40 възела) |
| Интегрирана поддръжка на движение | До 8 CIP оси за движение (до 16 оси с алтернативни профили на фърмуера) |
| Ток на системната шина | 560 mA при 5 VDC |
| Комуникационни портове | 2 EtherNet/IP порта, 1 Type B 2.0 USB клиентски порт |
| Скорост на Ethernet комуникация | 10 Mbps / 100 Mbps авто-споразумение |
| Изолационно напрежение | 30 V непрекъснато, основен тип изолация |
| Устойчивост на вибрации | 10 до 500 Hz, 5 g |
| Устойчивост на удари | 20 g (монтаж на DIN шина), 30 g (панелен монтаж) |
Проверка на фърмуера и ограничения на мрежата за безопасност
1769-L33ERMS налага строги параметри за детерминистично изпълнение чрез проверка на съвместимостта на фърмуера преди да позволи конфигурирането на безопасностните задачи. Полевите инженери разпределят стандартни и безопасни рутини в 32 отделни контролерни задачи, поддържайки до 1000 програми на задача, за да изолират логиката за намаляване на риска от процесите по обработка на материали. Двойните мрежови портове комуникират чрез детерминистични мрежи Profinet / EtherNet/IP, поддържайки активни валидационни цикли на Device Level Ring (DLR), за да се избегне загуба на връзка при механична повреда на ethernet кабел. За да се запази целостта на сигнала при конфигурации с висока плътност, архитектурата ограничава физическото мащабиране на I/O плътността до 16 локални модула, предотвратявайки спад на напрежението по каналите на системната шина.
Често задавани въпроси
Q: Как 1769-L33ERMS разпределя и защитава критичното за безопасността програмиране отделно от стандартната логика?
A: Физическата структура на паметта разделя обработката на стандартен сектор от 2 MB и сектор за безопасност от 1 MB. Паметта за безопасност работи под вътрешен механизъм за заключване, който изисква отделен електронен подпис, предотвратяващ промени в безопасните рутинни програми от стандартен потребителски код.
Q: Какви са ограниченията при инсталиране относно позиционирането на захранването за разширителна конфигурация с 16 модула?
A: 1769-L33ERMS разчита на захранвания 1769-PA2, 1769-PA4 или 1769-PB4. Операторите трябва да проверят, че няма разширителен модул, разположен на разстояние повече от 4 модула от източника на захранване, за да се гарантира правилна регулация на напрежението на 5 VDC шината.
Q: Могат ли двойните мрежови портове на този процесор да бъдат разделени на две отделни IP адресни подмрежи?
A: Не. Интегрираните двойни Ethernet портове споделят един вътрешен мрежов интерфейс и функционират изцяло като двупортов вграден суич. Те трябва да споделят една и съща IP адресна конфигурация, основно за линейни или Device Level Ring (DLR) мрежови архитектури.
Насоки за полево инсталиране
- Заземяваща шина на шасито: Заземете DIN релсата преди монтирането на хардуера, свързвайки конструктивната релса към заземяващия блок на подпанела на корпуса с меден проводник 10 AWG.
- Непрекъснатост на функционалната безопасност към земя: Свържете защитните дренажни проводници на всички аналогови входни вериги, критични за безопасността, директно към изолиран меден шинен блок вътре в корпуса, като държите неизолираните проводници под 25 мм (1 инч).
- Конфигурация на окабеляване на клемната блокова кутия: Свържете всички полеви IO модули, свързани към процесора, с медни проводници с минимална температурна устойчивост от 90 °C, като спазвате размери строго в диапазона 22-14 AWG за твърди проводници.
- Механично заключване на модула: Уверете се, че конекторите на разширителната шина се заключват напълно, като натиснете интегрираните заключващи превключватели напред преди да завършите закрепването на панела или затварянето на полевите вериги.
