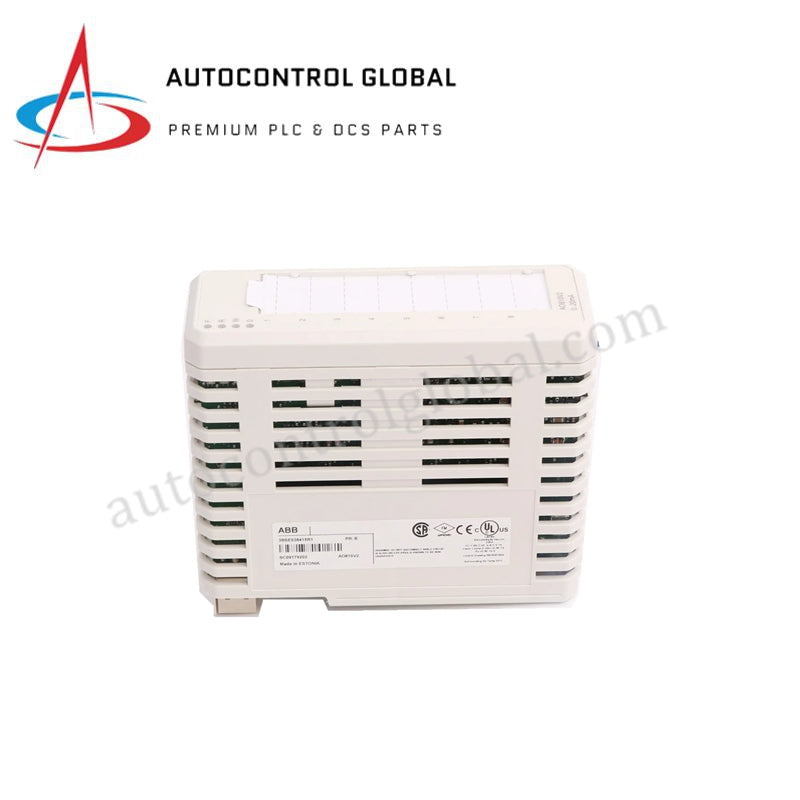

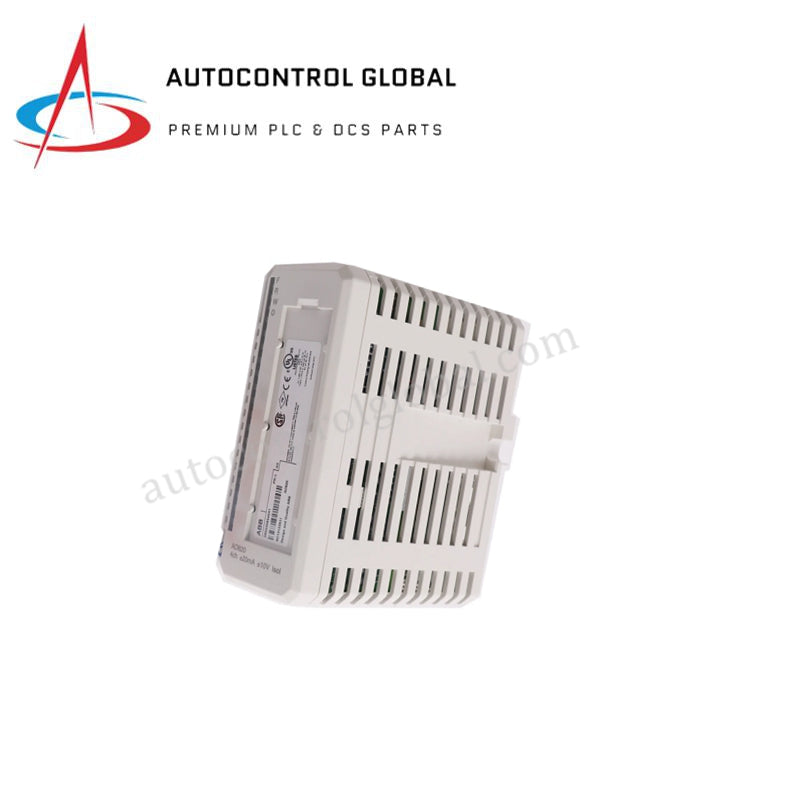

AO810V2 ABB 3BSE038415R1 8-канален модул за аналогов изход

Преглед на продукта

ABB AO810V2 (номер на част: 3BSE038415R1) функционира като високопрецизен 8-канален аналогов изходен модул в рамките на разпределената архитектура S800 I/O. Този основен контролен хардуер преобразува цифрови думи от контролери AC 800M или System 800xA в стандартни токови сигнали от 0 до 20 mA или 4 до 20 mA. Тези сигнали директно модулират индустриални полеви устройства, включително позиционери на контролни клапани, токово-напреженови (I/P) преобразуватели и входове за скорост на променливотокови задвижвания. Ние доставяме този индустриален продукт като 100% нов, автентичен фабричен модул от ABB, осигурявайки дългосрочни работни цикли и безупречно изпълнение на протоколи в процесните мрежи.

Технически спецификации

Инженерни предимства

• 14-битова висока резолюция за прецизни настройки: Докато стандартните модули използват 12-битово преобразуване, AO810V2 използва 14-битов цифрово-аналогов преобразувател. Това увеличено дълбочинно разделяне осигурява прецизна модулация на тока, гарантирайки по-точно проследяване на толерансите при критични клапани за контрол на потока и минимизиране на вариабилността в процеса.

• Гъвкав капацитет на натоварване на бримката до 850 ома: Изходната схема управлява високоефективни натоварвания до 850 ома. Този допълнителен волтажен резерв позволява на инженерите да изпълняват дълги кабелни връзки от контролната зала до отдалечени полеви уреди без загуба на сигнал или загуба на захранване на бримката.

• Широка съвместимост с Модулни Терминални Блокове (MTU): Този гъвкав модул се съчетава с множество компактни и разширени MTU основи, включително TU810, TU812, TU814, TU830 и TU833. Тази широка съвместимост улеснява интеграцията в таблото, като съответства на съществуващите ви полеви окабелявания и разстояния в корпуса.

• Групова изолация на заземяването отхвърля смущения: Груповата електрическа изолация безопасно отделя цифровата комуникация на Modulebus от връзките към полевата страна. Тази бариера предотвратява връщането на високо напрежение, преходен шум и токове на общи заземителни вериги обратно в паметта на централния контролер.

Често задавани въпроси

• Този конкретен модул AO810V2 100% ли е чисто нов продукт?

  Да. Изпращаме този артикул изключително като 100% чисто нов, оригинален фабричен компонент. Артикулът пристига в оригинална търговска опаковка на ABB с непокътнати сериен номер и гаранционно покритие.

• Каква е структурната разлика между 12-битовите и 14-битовите спецификации, посочени за серията AO810?

  Оригиналната базова стандартна конфигурация използва 12-битова основна рамка. Въпреки това, този премиум модел AO810V2 (3BSE038415R1) разполага с подобрени 14-битови вътрешни цифрово-аналогови преобразуватели, които осигуряват значително по-добра резолюция на позициониране на сигнала за прецизни цикли.

• Тази аналогова изходна карта има ли независима изолация между каналите?

  Не. Модулът използва групово изолиращ дизайн. 8-те изходни канала споделят общ вътрешен заземителен проводник, но остават изолирани като клъстер от основното системно захранване и задната платка на процесора.

• Мога ли да извадя и заменя този модул, докато задната платка е захранена?

  Да. Когато е инсталиран на подходящ S800 Модулен Терминален Блок, хардуерът поддържа гореща смяна на живо. Можете да извадите повреден модул и да поставите нов заместител без да изключвате целия I/O шкаф или да прекъсвате съседни обработващи цикли.
