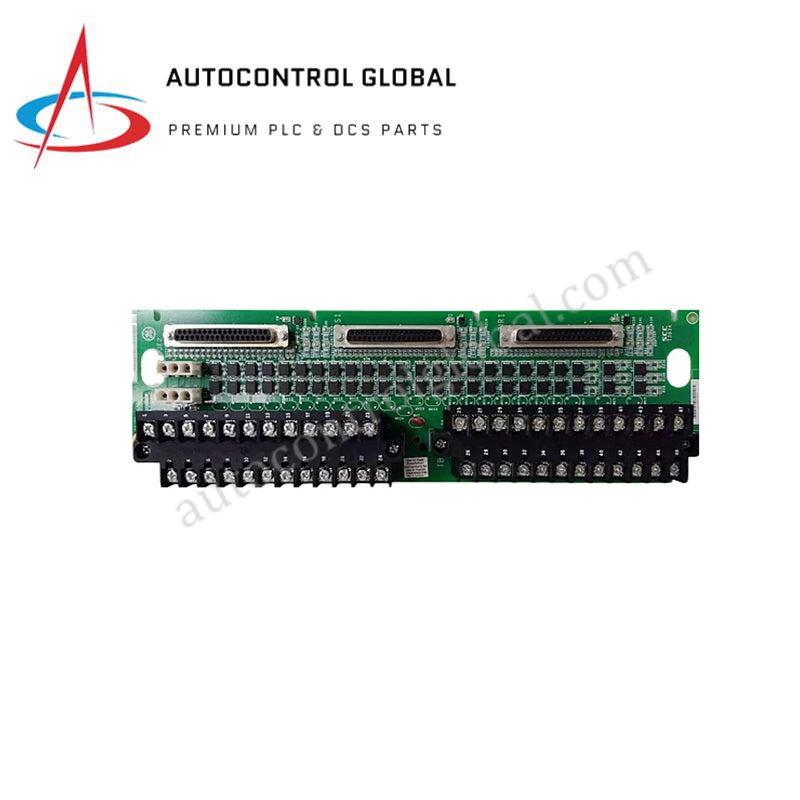

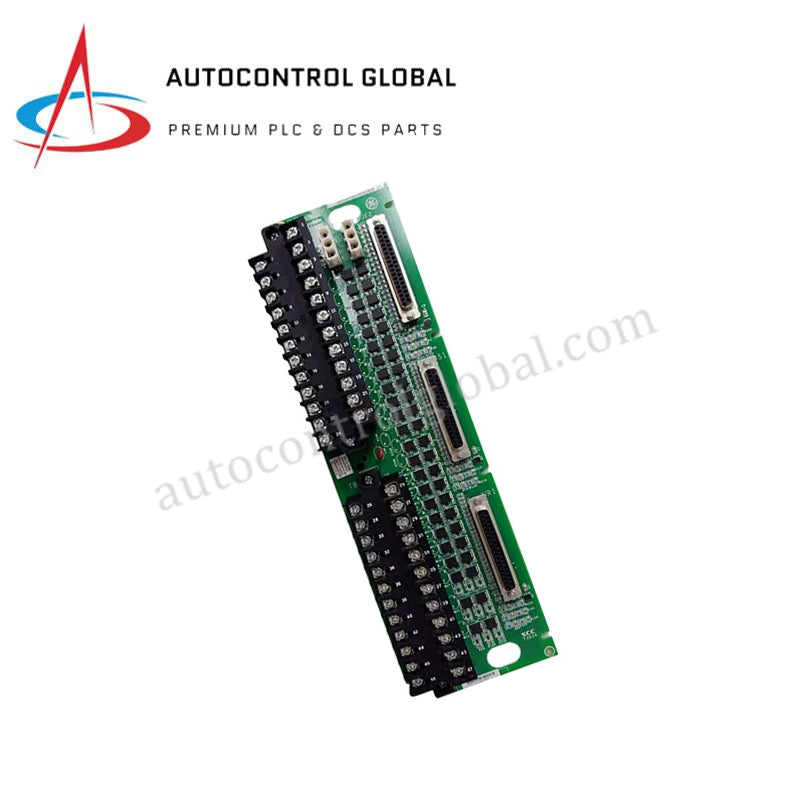

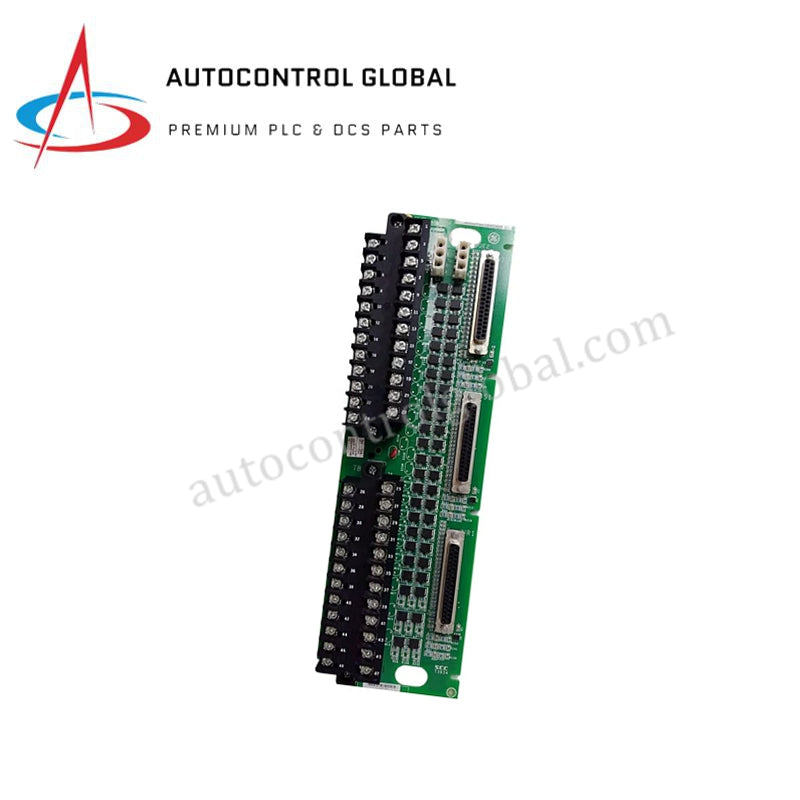

Контактна входна терминална платка GE IS200TBCIH2BCE Mark VI
Manufacturer: GE Fanuc
-
Part Number: IS200TBCIH2BCE
Condition：New with Original Package
Product Type: Модули за цифров вход/изход
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200TBCIH2BCE Mark VI Контактен входен терминален модул
Конфигуриран за дискретно сигнално прекъсване в архитектурите за управление на турбини Mark VI, GE IS200TBCIH2BCE (IS200TBCIH2BCE Контактен входен терминален модул) осигурява директно физическо и електрическо изпълнение на 24-канално засичане на контакти.
Разбор на суфикса и матрица на модела
Номенклатурата IS200TBCIH2BCE определя конкретната хардуерна итерация на серията терминални модули Mark VI. Префиксът "IS200" идентифицира продуктовата линия GE Industrial Systems, докато "TBCI" обозначава функцията Контактен входен терминален модул. Низът "H2B" специфицира основното хардуерно поколение, а суфиксът "CE" представлява най-новата производствена ревизия, която запазва пълна механична и електрическа обратно съвместимост с по-ранните версии TBCIH2B и TBCIH2C за безпроблемна интеграция в съществуващите контролни шкафове.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IS200TBCIH2BCE |
| Марка | GE Mark VI |
| Произход | САЩ |
| Тегло | 0.9 кг |
| Размери | 33.02 см x 10.16 см |
| Работна температура | -30 °C до 65 °C |
| Консумация на енергия | 20.6 W |
| Производителност | 24 дискретни входа, 24 VDC, 4 ms хардуерен филтър |
Детерминистични мрежи Profinet / EtherNet/IP
IS200TBCIH2BCE използва високоскоростна комуникация по шината на задния панел, за да осигури детерминистичен поток на сигнала към I/O пакета. Съвместимостта с фърмуерното флаш обновяване в системата Mark VI позволява диагностика в реално време на състоянието на входовете, включително времето на хардуерния филтър и мониторинг на затварянето на контактите. Архитектурата поддържа мащабиране на плътността на I/O чрез свързване с помощта на стандартни кабели или J-Port интерфейси, което позволява сложни TMR (Triple Modular Redundant) конфигурации. Чрез управление на скоростта на комуникация по шината, платката гарантира, че състоянията на дискретните входове са синхронизирани с цикъла на сканиране на контролера, осигурявайки необходимата времева цялост за изпълнение на безопасността и контролните цикли.
Често задавани въпроси
В: Поддържа ли IS200TBCIH2BCE гореща смяна в контролния шкаф?
О: Не, указанията за монтаж на място строго изискват всички източници на захранване да бъдат изолирани от терминалния модул и свързания I/O пакет преди демонтаж, за да се предотврати електрическо увреждане на интерфейса на шината.
В: Как 4 ms хардуерният филтър влияе на засичането на контактния вход?
О: Платката използва фиксиран хардуерен филтър за премахване на дребни смущения при контактите, като гарантира, че преходните вибрации на контактите не се регистрират като множество състояния, осигурявайки стабилен сигнал към логиката за обработка на I/O пакета.
Указания за монтаж на място
Монтирайте IS200TBCIH2BCE на определената рамкова конструкция, като осигурите здраво закрепване за устойчивост на вибрации. Свържете всички 24 VDC полеви входа към винтовите клеми, като спазвате правилната полярност и използвате екранирани кабели за намаляване на електромагнитните смущения. Свържете J-Port или лентовите кабели към съответния I/O пакет, като се уверите, че конекторите са напълно поставени и заключени. Проверете дали екраниращите дренажни проводници са свързани към общата земя на шкафа. След свързване, извършете тест на сигналната верига с помощта на Control System Toolbox, за да потвърдите, че всяко състояние на контактния вход е правилно съпоставено със съответната софтуерна логика преди започване на работа на турбината.
