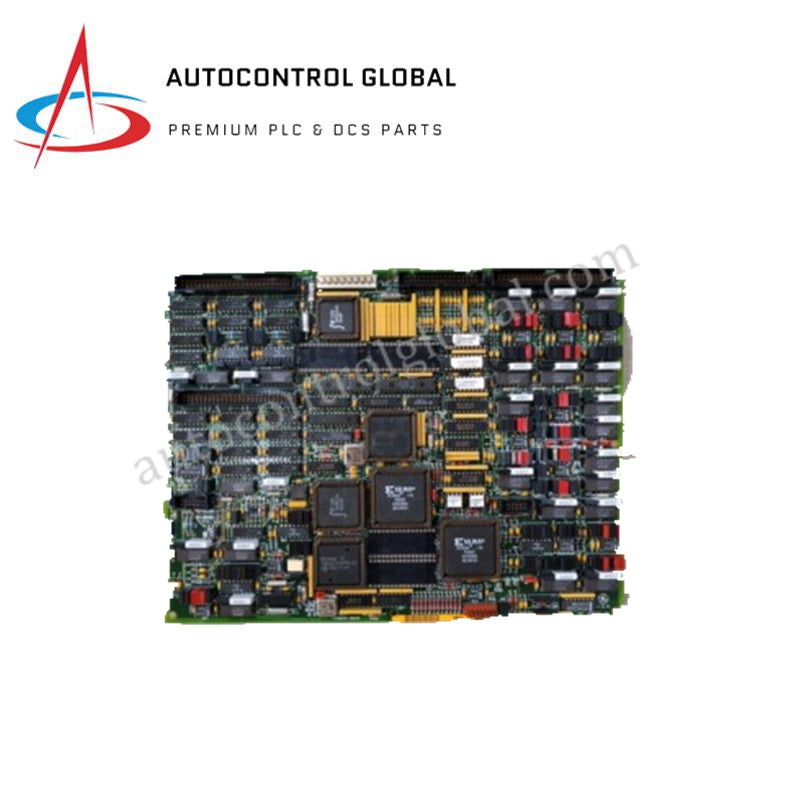

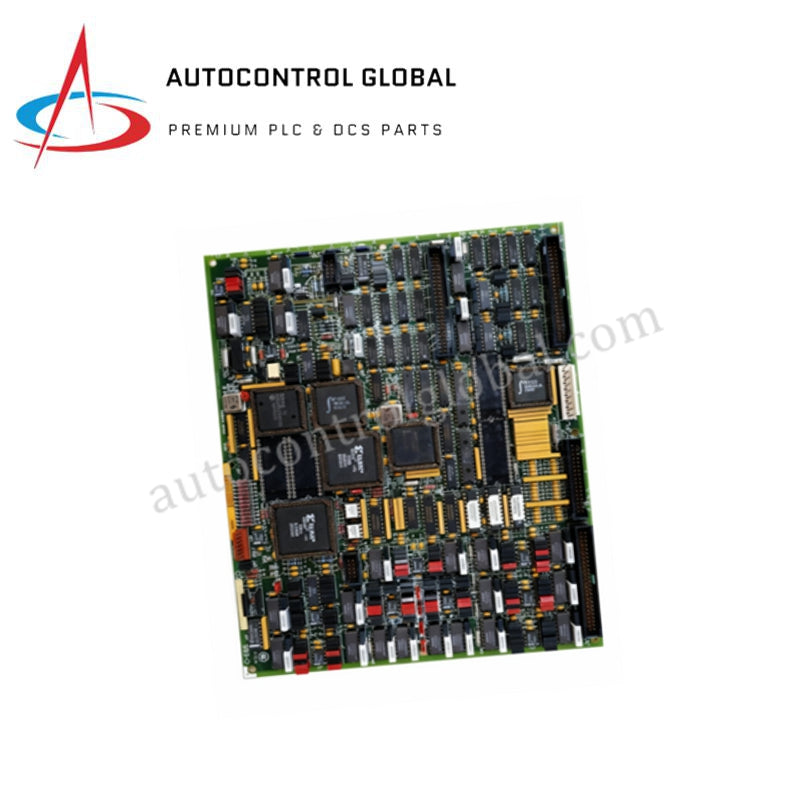

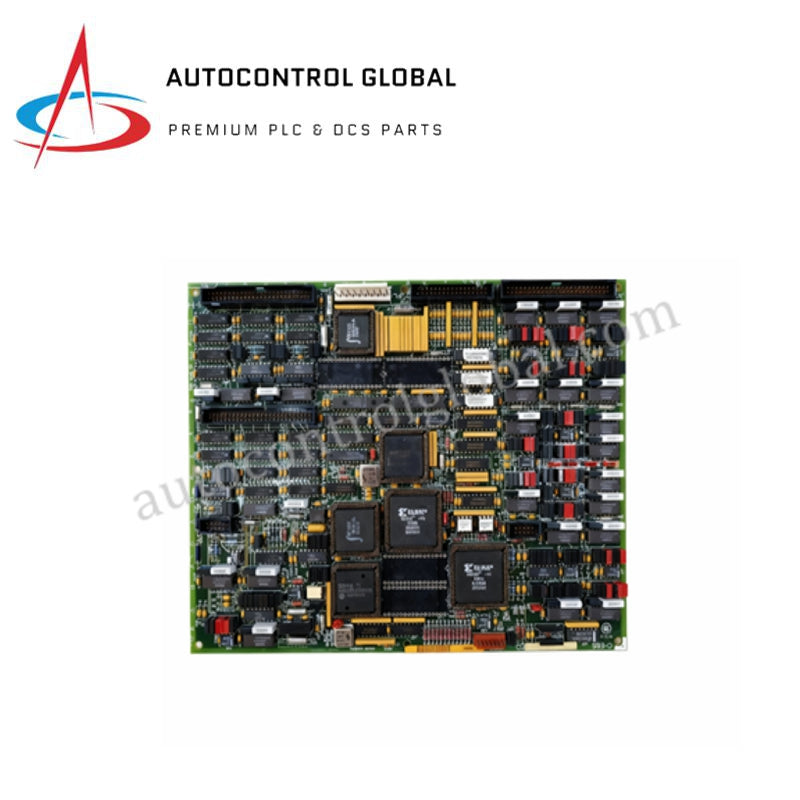

DS200TCCBG1BZZ GE Разширена аналогова обща контролна платка
Manufacturer: GE Fanuc
-
Part Number: DS200TCCBG1BZZ
Condition:New with Original Package
Product Type: Общи контролни платки
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE DS200TCCBG1BZZ Mark V Общ контролен модул
GE DS200TCCBG1BZZ служи като основна DS200TCCB общ контролен платка, използвана за изпълнение на кондициониране на сигнали и маршрутизиране на комуникации в платформите Mark V Speedtronic. Хардуерната платка действа като централен маршрутизиращ хъб, свързващ полевите терминални платки с основните процесорни възли чрез високоплътни 50-пинови интерфейсни блокове JCC и JDD. Вграден микропроцесор Intel 80196 изпълнява детерминистично преобразуване на входящите аналогови токови вериги, изходи от резистивни температурни датчици и състояния на контактни входове, стабилизирайки пакетите с данни преди изпращане на обработените индустриални метрики през архитектурата на гръбначната платка.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | DS200TCCBG1BZZ |
| Марка | GE |
| Произход | САЩ |
| Тегло | 0.95 кг |
| Размери | 330 мм x 178 мм |
| Работна температура | 0 °C до 60 °C |
| Консумация на енергия | Поддържана от +5 VDC и +/- 15 VDC захранващи релси на гръбначната платка |
| Входно напрежение | 24 VDC външен помощен вход |
| Микропроцесор | Intel 80196 16-битов контролер |
| Конфигурация на паметта | Програмируема само за четене памет (PROM) фърмуер модули |
| Интерфейсни конектори | JCC, JDD (50-пинови), 2PL, 3PL, JHH, JII, JMP, JKK, JTEST, TCQPL |
| Профили на веригите | 4-20 mA токови вериги, RTD елементи, дискретни контактни входове |
| Изолационно ниво | Галванична електрическа изолация между канал и гръбначна платка |
Архитектура на индустриалната гръбначна шина и мащабиране на входно-изходните сигнали
Модулът контролира последователности за обработка на сигнали в реално време през структурата на рафта, като установява физически многоточкови маршрутизиращи възли върху групи за свързване, монтирани на ръба. Разположението на устройството обработва изискванията за скорост на комуникация по гръбначната шина чрез обработка на входящите аналогови полета в специална матрица за памет преди предаване, съобразявайки параметрите на хардуерния пропускателен капацитет с лимитите на цикъла на главното ядро. Тази подредба управлява корекциите на мащаба на входно-изходната плътност чрез вградени хардуерни джъмпери JP1, JP2 и JP3, докато локализираните диагностични структури следят метриките на синхронизация на шината без да въвеждат забавяне на данните в комуникационните пътища Modbus TCP/IP.
Често задавани въпроси
В: Как хардуерните джъмпери JP1, JP2 и JP3 определят мащабирането на каналите за данни?
О: Тези хардуерни джъмпери дефинират вътрешните пътища на компонентите за филтриране на входа и съвпадение на импеданса. Техниците трябва ръчно да настроят джъмперите преди поставяне на картата, за да конфигурират отделните канали за 4-20 mA токови вериги или за специфични диапазони на съпротивление на RTD.
В: Могат ли фърмуер модулите PROM да бъдат премахнати или обновени докато 24 VDC захранващата релса е под напрежение?
О: Не, PROM модулите съдържат активни системни инструкции за микропроцесора Intel 80196. Опитът за изваждане или промяна на паметта по време на включено захранване ще прекъсне изпълнителния цикъл, ще предизвика сериозна повреда на гръбначната шина и ще нанесе структурни щети на логическата схема.
В: Какви диагностични стъпки трябва да следват полевите специалисти, ако статусният LED остане напълно изключен?
О: Изключеният LED индикатор на ръба показва пълна повреда на вътрешната верига за преобразуване на захранването, липса на +5 VDC логическо захранване от гръбначната платка или пълно блокиране на процесора. Техниците трябва да проверят външната 24 VDC линия и да потвърдят правилното поставяне на захранващите конектори 2PL и 3PL.
Насоки за полево инсталиране
- Проверка на поставянето на многощифтовия ръб: Плъзнете платката плавно по водачите на рафта, докато многощифтовите ръбови конектори докоснат гнездата на гръбначната платка. Прилагайте равномерно и стабилно налягане по външната рамка, докато конекторите се поставят напълно, за да се осигурят непрекъснати електрически пътища.
- Осигуряване на заземяване на екрана: Насочете всички аналогови екрани на инструментите директно към заземителната шина на главния корпус с къси проводници с ниско съпротивление. Поддържайте еднопосочен модел на заземяване на входната точка на шкафа, за да предотвратите смущения от общо режимни електрически токове, които да повредят суровите входни данни.
- Облекчаване на напрежението на 50-пиновите конектори: Закрепете 50-пиновите лентови кабели JCC и JDD с интегрирани механични заключващи скоби. Проверете, че вътрешните маршрутизиращи пътища в рамката на картата не оказват физическо напрежение или остри радиуси на огъване върху кабелните снопове.
