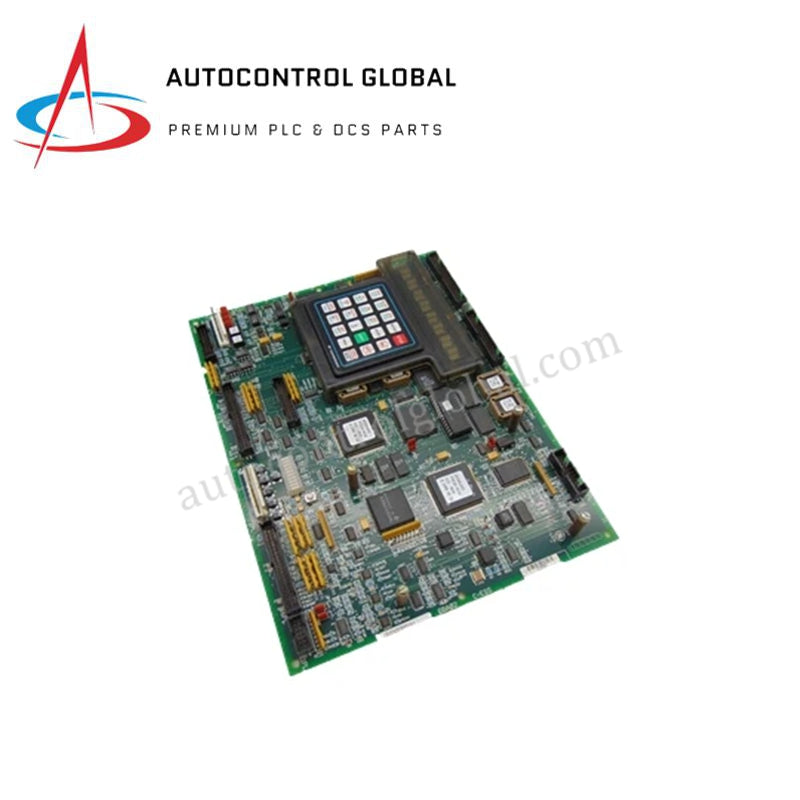

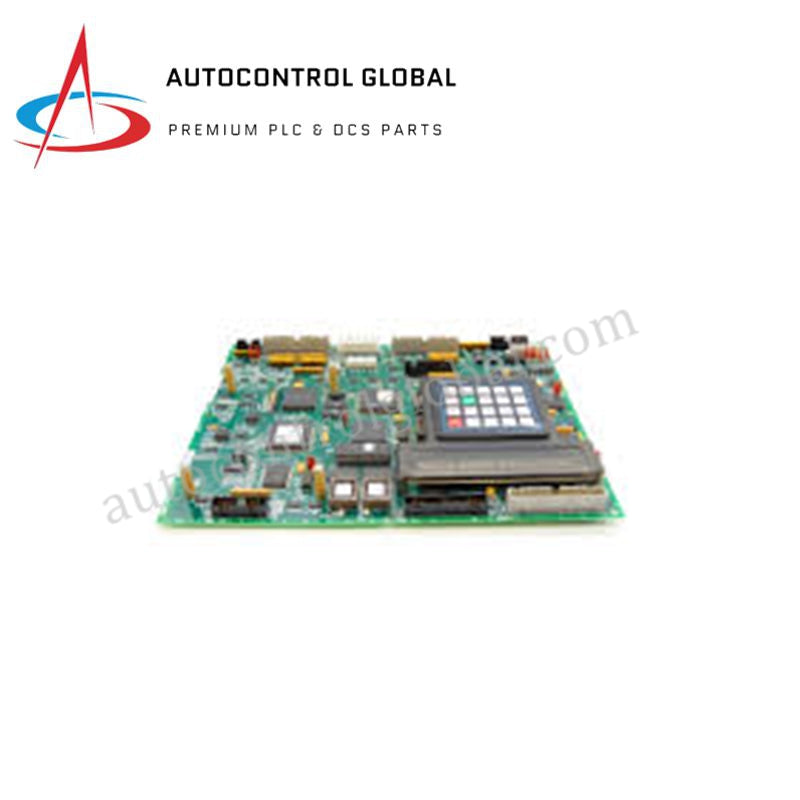

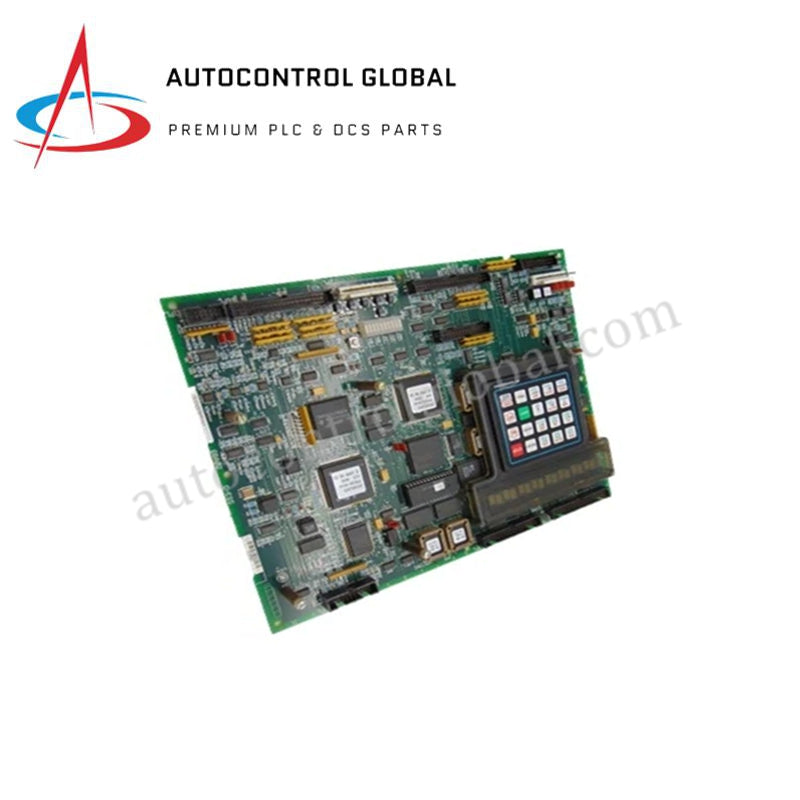

DS200UDSAG1ADD Универсална платка за управление на задвижване General Electric Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200UDSAG1ADD
Condition：New with Original Package
Product Type: Платки за управление на задвижването
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
General Electric DS200UDSAG1ADD платка за управление на задвижването
Конфигурирана за управление на моторни задвижвания в реално време и изпълнение на сигнали в платформите от серията GE Mark V, General Electric DS200UDSAG1ADD (DS200UDSA платка за управление на задвижването) осигурява директно физическо и електрическо изпълнение. Тази печатна платка (PCB) интегрира вградени микропроцесорни архитектури, аналогови и цифрови I/O канали и интерфейси за диагностични серийни комуникации. Тя изпълнява прецизни комутационни шаблони, наблюдение на обратната връзка от процеса и командни сигнали за спомагателно възбуждане директно през задната платка на задвижването Mark V, без да разчита на външна надзорна логика.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | DS200UDSAG1ADD |
| Марка | General Electric |
| Произход | САЩ |
| Тегло | 1,2 lb (0,54 kg) |
| Размери | 11,00 x 8,50 x 1,20 in |
| Работна температура | от 0 до 60 градуса C |
| Температура на съхранение | от -40 до 85 градуса C |
| Относителна влажност | 5–95%, без кондензация |
| Консумация на енергия | 24 VDC номинално (получава се чрез задната платка Mark V) |
| Системна съвместимост | Задвижващи системи GE Mark V Series |
| Микропроцесор | Вграден процесор за изпълнение в реално време |
| Диагностичен дисплей | Вградени LED диагностични индикатори |
| Сертификация | UL, CE, CSA |
Скорост на комуникация по шината на задната платка и плътност на I/O
General Electric DS200UDSAG1ADD комуникира по високоскоростната шина на задната платка Mark V, като използва детерминистично изпълнение на протокола за синхронизиране на параметрите за управление на двигателя между паралелни контури за управление на задвижването. Платката мащабира плътността на I/O, като обработва високочестотна аналогова обратна връзка за управление едновременно с многоканални цифрови логически сигнали, осигурявайки нулево закъснение при бързи промени на натоварването. Съвместимостта на флаш паметта на фърмуера между различните ревизии (включително суфикса ADD на платката) гарантира детерминистичен обмен на данни между вътрешните регистри и потиска сблъсъците по шината по време на работни цикли с висок пропускателен капацитет.
Често задавани въпроси
В: Необходимо ли е при замяна на платка DS200UDSAG1A да се съобрази пълният суфикс на ревизията DS200UDSAG1ADD?
О: Да. Кодовете на хардуерната ревизия (като ADD) отразяват конкретна съвместимост с флаш паметта на фърмуера, ревизиите на трасетата на вътрешните компоненти и динамиката на синхронизацията на шината на задната платка. Компонентите на подмрежите трябва да съвпадат, за да се предотврати влошаване на комуникацията през интерфейса на задната платка Mark V.
В: Може ли платката да бъде поставяна или изваждана от шасито на задвижването Mark V, докато е под напрежение?
О: Не. Подмяната на платката под напрежение поврежда CMOS компонентите с висока плътност и микропроцесорите поради преходни пускови токове. Захранването на системата с 24 VDC трябва да бъде изключено преди монтаж или изваждане.
Указания за монтаж на място
- Изключете захранването на шасито на задвижването и проверете състоянието без остатъчна енергия по всички линии с 24 VDC и високоволтовите шинни линии с помощта на калибриран мултиметър, преди да отворите корпуса на шкафа.
- Поставете заземяваща ESD гривна, свързана към проверена точка на защитното заземяване, за да предпазите чувствителните микропроцесори и трасетата на платката от статичен разряд.
- Подравнете ръбовете на печатната платка с направляващите релси за платката в предназначения слот на шасито GE Mark V. Плъзнете модула навътре, докато конекторите на задната платка се свържат стабилно.
- Затегнете всички фиксиращи винтове с въртящ момент 0,8 Nm (7 in-lbs), за да осигурите физическо фиксиране и нискоомно заземяващо свързване с металното шаси на шкафа.
- Проверете всички многопинови серийни и полеви клемни конектори, за да потвърдите пълното им поставяне и правилното прокарване на кабелите със защита от опън, преди повторно подаване на основното управляващо захранване.
