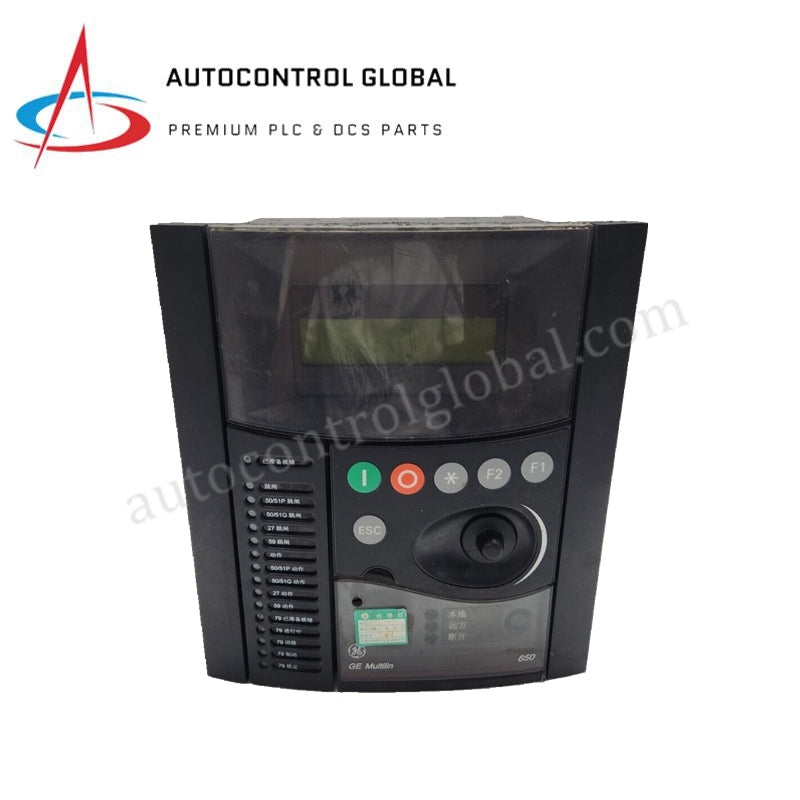

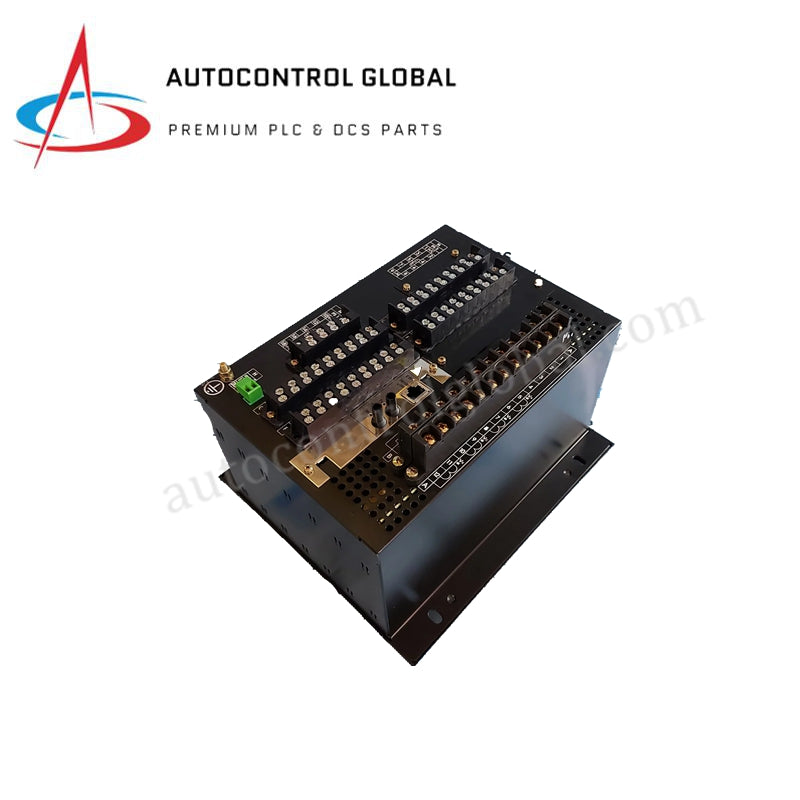

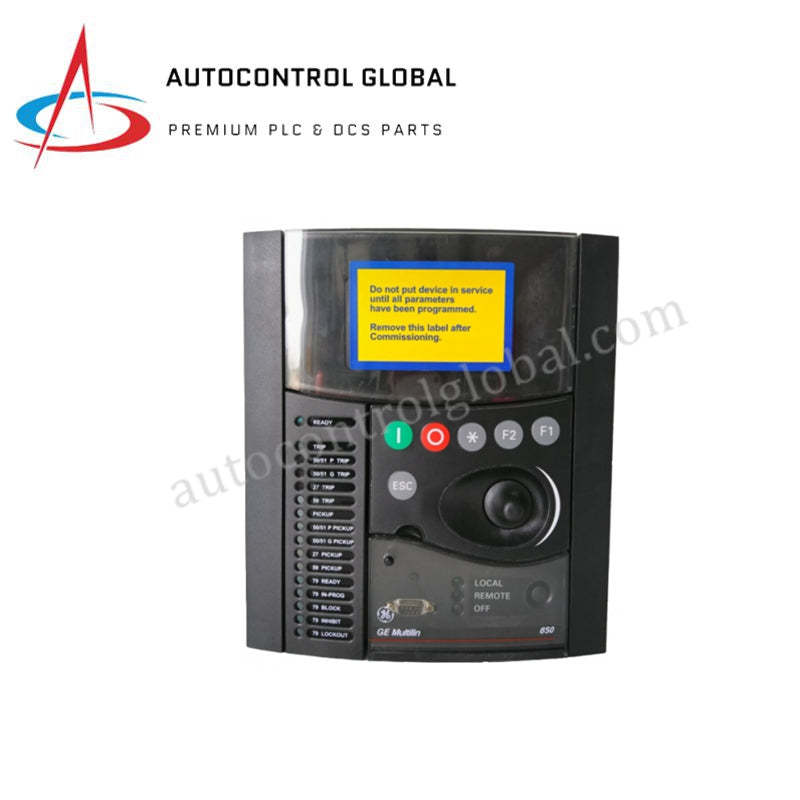

F650MAEF2G0HI GE Multilin F650 Реле-контролер за защита на фидери

  • Manufacturer: GE Fanuc

  • Part Number: F650MAEF2G0HI

  • Condition:New with Original Package

  • Product Type: Цифрови защитни релета

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Multilin F650 F650 Series Feeder Protection & Bay Controller

GE Multilin F650MAEF2G0HI, каталогизиран също като цифровото защитно реле F650, функционира като специализиран хардуерен компонент за защита на фидери и управление на прекъсвачи в мрежи на разпределителни подстанции. Този хардуерен модул за панелен монтаж обработва сигнали за електрически ток, напрежение и цифров статус, за да осигурява защита от свръхток, мониторинг на напрежението и автоматични последователности за повторно включване в електрически вериги на енергийни предприятия и промишлени обекти.

Хардуерни спецификации

Параметър Спецификация
Модел F650MAEF2G0HI
Марка GE Multilin
Произход САЩ
Тегло 3.5 kg
Размери 220 x 180 x 200 mm
Работна температура -40 deg C до +70 deg C
Захранване 110–250 V AC/DC (опция HI) или 24–48 VDC
Защитни елементи 50/51, 50N/51N, 50BF, 27/59, 81U/O, 79, Cold Load Pickup
Локален интерфейс Графичен LCD дисплей с клавиатура
Синхронизация на времето SNTP, IRIG-B
Съхранение на събития Последователност на събитията (SOE), осцилографски записи, записи на повреди
Комуникационни протоколи Modbus RTU/TCP, DNP3, IEC 61850
Физически комуникационни портове RS-485, Ethernet RJ45

Детерминирано изпълнение в мрежата и комуникации по задната шина

GE Multilin F650MAEF2G0HI използва специализирани вътрешни процесорни архитектури, за да поддържа непрекъснати защитни функции, като едновременно управлява преобразуването на протоколи и мрежовите комуникации. Високоскоростните процедури по задната шина позволяват на вътрешния логически процесор да обработва цифрови входове/изходи с висока плътност, без да увеличава латентността при вземане на решения за изключване. Вградените Ethernet модули поддържат детерминирани протоколи за обмен на съобщения, като IEC 61850 GOOSE, и предават двоични статусни флагове по управляващите мрежи с минимално закъснение. Едновременното маркиране на времето на Последователността на събитията (SOE) и записването на осцилографски данни се извършват в изолирани блокове памет, което предотвратява намесата на вторичните прехвърляния на данни в основните оценки за изключване по ток и напрежение.

Често задавани въпроси

В: Как модулът обработва цифрови входове/изходи с висока плътност по време на преходни процеси в електроенергийната система?

О: Вътрешният процесор изпълнява детерминирано процедурите за сканиране и филтриране на входовете чрез специализирани хардуерни цикли. Тази конструкция отделя оценката на статуса на входовете/изходите от буферирането по комуникационната шина, като гарантира, че моментните промени в състоянието на контактите се предават директно към матрицата за изключване без забавяне от опашка в задната шина.

В: Каква процедура за заземяване предотвратява шумовете на сигнала в порта за синхронизация на времето IRIG-B?

О: Свържете външния екран на коаксиалния кабел или кабела с усукана двойка IRIG-B директно към клемата за заземяване на шасито само в единия край. Заземяването на кабела само в една крайна точка предотвратява появата на земни контури, които внасят трептене в хардуерните таймери за маркиране на времето.

В: Какви хардуерни съображения са важни при поставяне на реле F650 в съществуващ панелен отвор?

О: Проверете дали разположението на клемите на резервното реле съответства на схемата на полевото окабеляване и се уверете, че задните клемни блокове съвпадат със съществуващите крайни точки на полевите проводници. Изключете захранването на всички първични вериги на токовите трансформатори (CT) и връзки към трансформаторите за напрежение (VT), преди да разединявате или поставяте клемните конектори върху задния блок.

Указания за монтаж на място

Монтирайте модула в чист панелен отвор с помощта на странични монтажни скоби, като осигурите равномерен механичен натиск към повърхността на панела. Свържете меден заземителен проводник с нисък импеданс директно от заземителния шпил на шасито към основната заземителна шина на комутационната апаратура. Дръжте заземителните проводници възможно най-къси, за да осигурите ефективен път за високочестотни електрически преходни процеси и електростатични разряди.

Прокарайте вторичните проводници на CT и VT през екранирани кабелни канали, отделени от нисковолтовите DC захранващи линии и комуникационните кабели. Поддържайте минимално разстояние от 30 cm между високоволтовите управляващи вериги и линиите RS-485/Ethernet, за да ограничите електромагнитните смущения. Проверете дали всички вторични вериги на CT са оборудвани с късо-съединителни блокове при интерфейса на панелните клеми, преди да завършите свързването на клемите към задния корпус на релето. Затегнете всички винтови клемни блокове с посочения момент на затягане, за да поддържате контакт с ниско съпротивление при постоянни вибрации.
