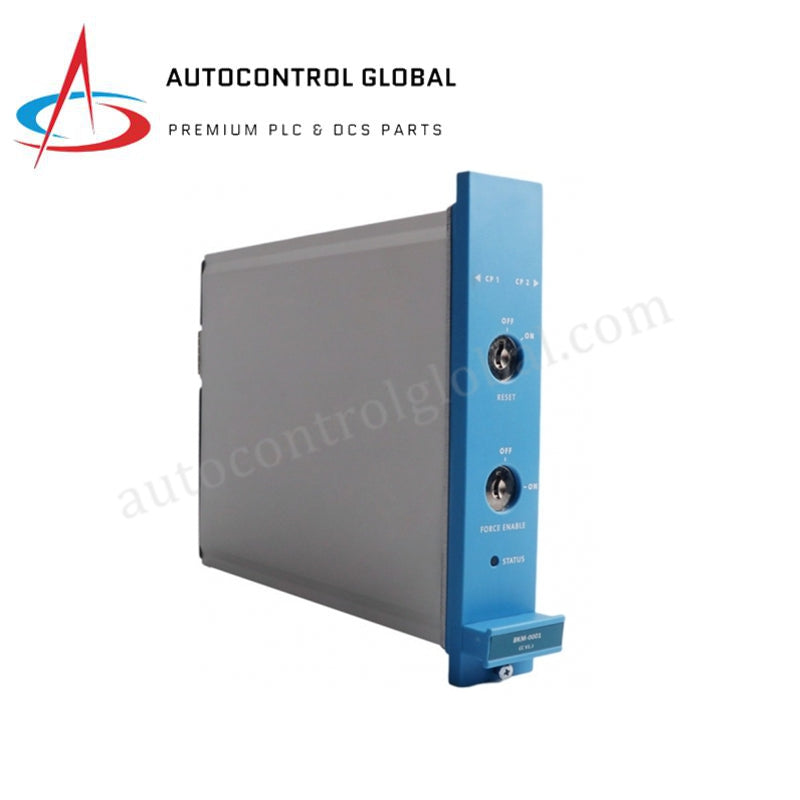

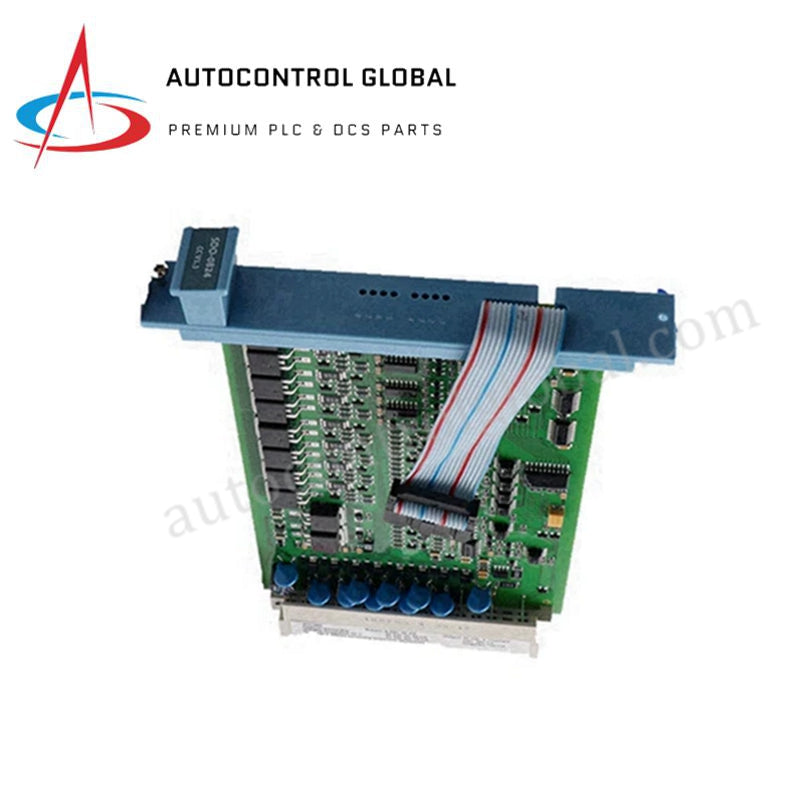

FC-SDO-0824 | Honeywell | Карта за управление на безопасността с 8 изхода

Honeywell FC-SDO-0824 Модул за цифров изход за безопасност 24VDC 0.55A

Описание на продукта

 FC-SDO-0824 (FCSDO0824) е модул за цифров изход с висока надеждност, интегриран в архитектурите Honeywell Safety Manager и Fail-Safe Controller (FSC). Този модул осигурява 8 независими, защитени от късо съединение, 24 VDC изхода с източник, предназначени за свързване с критични полеви елементи като соленоиди, задвижващи механизми и стартери на двигатели. Проектиран за системи за безопасност (SIS),  FC-SDO-0824 (FCSDO0824) гарантира, че управляващите действия се изпълняват с детерминистична точност и цялостен контрол на неизправностите.

Всеки изходен канал на  FC-SDO-0824 (FCSDO0824) е оборудван с вътрешна диагностика, която следи състоянието на изходния транзистор и непрекъснатостта на полевото окабеляване. Модулът разполага с вградени диоди за потискане, специално проектирани да поемат обратната електромагнитна сила, генерирана от индуктивни товари, което премахва необходимостта от външна защита срещу обратен ток в повечето приложения. С TÜV SIL 3 сертификат този модул е стандартен компонент в системи за аварийно изключване (ESD) и системи за пожар и газ (F&G) по целия свят.

Подробни технически характеристики

 FC-SDO-0824 (FCSDO0824) е оптимизиран за безопасно превключване на високи токове в индустриална среда:

• Производител: Honeywell

• Модел: FC-SDO-0824

• Номер на частта: FCSDO0824

• Тип продукт: Модул за цифров изход за безопасност (SDO)

• Брой канали: 8 канала

• Тип изход: 24 VDC източващ изход с твърдотелен ключ (високостранен превключвател)

• Изходен ток: 550 mA (0.55 A) на канал

• Максимално натоварване на лампа: 120 mA (около 2.9 W)

• Защита от късо съединение: Електронна, самовъзстановяваща се за всеки канал

• Вътрешно захранване: 5 VDC при 25 mA

• Външно захранване на веригата: 24 VDC (номинално)

• Покойен ток: 70 mA (без натоварване)

• Максимално капацитивно натоварване: 1 μF

• Работна температура: от -25 °C до +70 °C

• Размери: 30 x 313 x 278 мм (стандартен вариант за монтаж в шкаф)

• Тегло: 0.3 кг (нето) / 3.0 кг (тегло с опаковката)

• Сертификати: TÜV (SIL 3), CE, UL, CSA, FM

• Код по ХС: 853710
