GE Fanuc IC670CHS001E базов модул за терминал за управление на полеви устройства

  • Manufacturer: GE Fanuc

  • Part Number: IC670CHS001E

  • Condition:New with Original Package

  • Product Type: Терминална BaseS

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

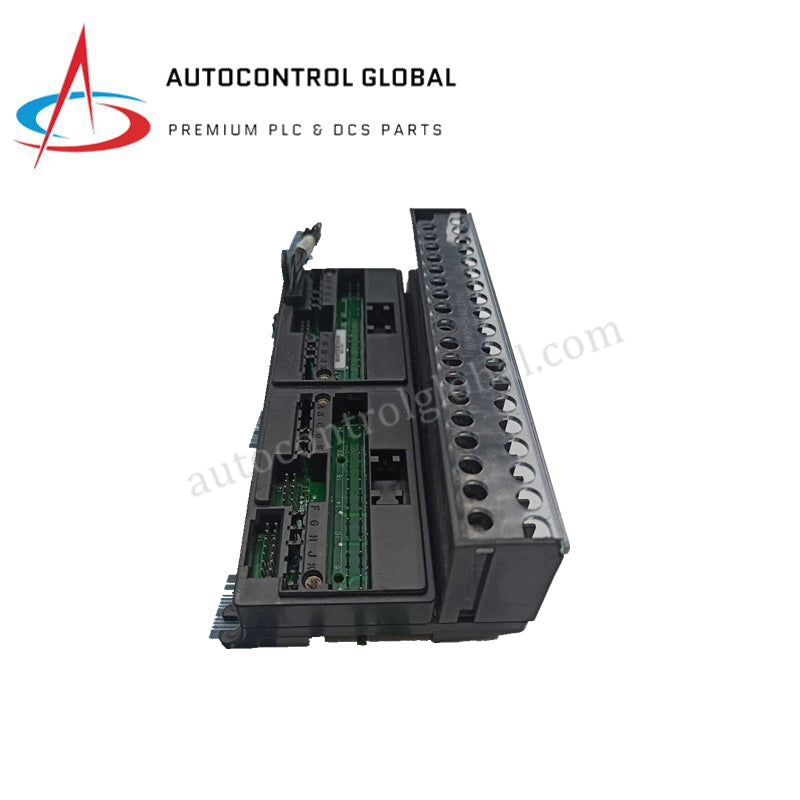

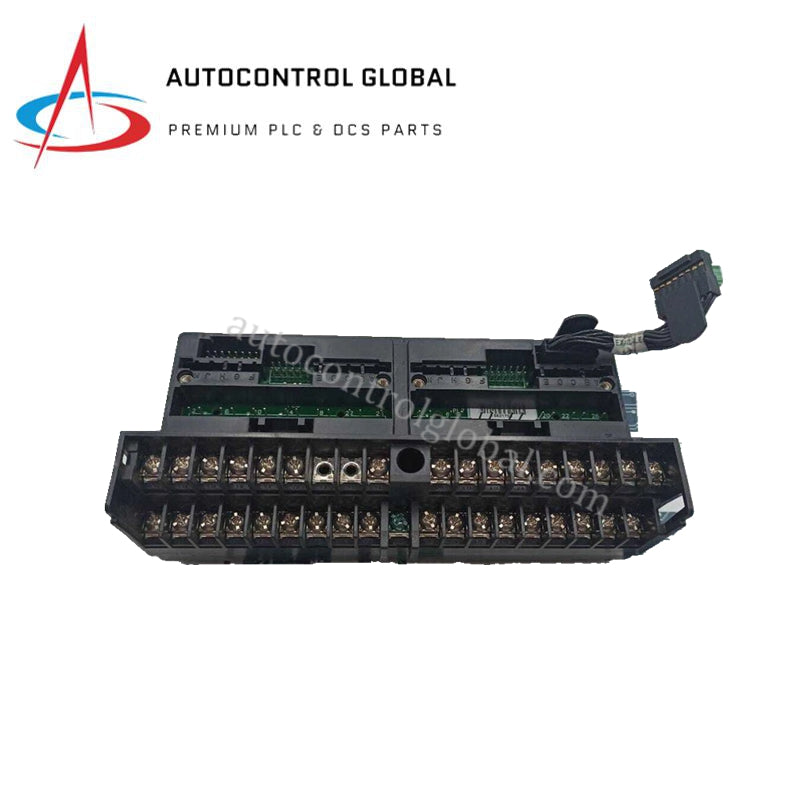

Терминална база за полево управление GE Fanuc IC670CHS001E

GE Fanuc IC670CHS001E, също каталогизиран като IC670CHS001 — едностепенна терминална база за входове/изходи, функционира като специализиран хардуерен компонент за крайно свързване на физическото окабеляване и пропускане на шината на задната платка в разпределени архитектури за полево управление на GE. Тя закрепва един модул за входове/изходи и същевременно осигурява директни електрически пътища към интерфейсния блок на шината.

Разшифроване на суфикса и матрица на моделите

Номер на частта / идентификатор Ниво на ревизия и описание на хардуера
IC670CHS001 Базова едностепенна терминална конфигурация за полево управление
IC670CHS001E Едностепенна база за входове/изходи, специфична за ревизия E, с бариерни терминални точки

Хардуерни спецификации

Параметър Спецификация
Модел IC670CHS001E (базов модел: IC670CHS001)
Марка GE Fanuc
Произход САЩ
Тегло 0.1 kg
Размери 2.5 cm x 10.8 cm x 12.7 cm
Работна температура 0 deg C до +60 deg C (при съхранение: -20 deg C до +85 deg C)
Консумация на енергия Пасивна базова конфигурация (макс. 10 A на терминална точка)
Системна съвместимост GE Fanuc Field Control, RX3i, Series 90-30, Series 90-70
Капацитет за модули 1 модул за входове/изходи (съвместим с ревизия със суфикс J или по-нова)
Брой терминали 37 винтови бариерни терминални точки за свързване
Капацитет за сечение на проводниците Един проводник №14 AWG или два проводника №18 до №22 AWG
Момент на затягане на терминалните винтове 4.5 lb-in (0.51 Nm)
Начин на монтаж Стандартна 35 mm DIN шина или директен монтаж върху задна панелна плоча
Поддръжка на работа под напрежение Поддържа поставяне и изваждане на модули с възможност за гореща замяна

Скорост на комуникация по шината на задната платка и мащабиране на плътността на входовете/изходите

IC670CHS001E запазва скоростта на комуникация по шината на задната платка между локалните субракове, като осигурява връзки с нисък импеданс между интерфейсния блок на шината и свързания полеви модул. Физическата му конструкция оптимизира мащабирането на плътността на входовете/изходите в шкафовете за управление чрез компактна едностепенна бариерна конфигурация. Целостта на вътрешните конструктивни пинове предотвратява изкривяването на сигналите по шината на задната платка при процеси на поставяне под напрежение, като поддържа детерминистичното време на сканиране и съвместимостта с фърмуерната флаш памет на хост контролерите.

Често задавани въпроси

В: Какъв е максималният непрекъснат номинален ток на терминал при базата IC670CHS001E?

О: Всяка отделна винтова терминална точка поддържа максимален непрекъснат токов товар до 10 A.

В: Може ли модул за входове/изходи да бъде сменен, докато базата IC670CHS001E остава захранена?

О: Да. Базата поддържа поставяне и изваждане под напрежение, което позволява на техниците да извършват гореща замяна на съвместими модули за входове/изходи, без да прекъсват захранването на системата.

В: Какви размери на проводниците и спецификации за момента на затягане се прилагат към 37-те бариерни терминални точки?

О: Терминалите приемат един проводник №14 AWG или два проводника №18 до №22 AWG, затегнати с максимален момент 4.5 lb-in (0.51 Nm).

Указания за монтаж на място

  • Закрепете стабилно базата върху стандартна 35 mm DIN шина или панелна повърхност, преди да свържете полевите проводници или модулите за входове/изходи.
  • Оголете полевите проводници според спецификациите на производителя и затегнете винтовите терминали точно до 4.5 lb-in (0.51 Nm), като използвате калибриран динамометричен инструмент.
  • Разделяйте високоволтовите захранващи линии от сигналните кабели с ниско ниво при прокарването им в кабелните скари, за да ограничите електромагнитните смущения в клемния блок.
  • Проверете направляващите елементи за правилно позициониране на модула, преди да поставите модула за входове/изходи в конектора на базата, за да предотвратите деформация на пиновете.
  • Заземете DIN шината или задната панелна плоча към конструктивната земя, за да осигурите правилен път за високочестотните преходни процеси.
