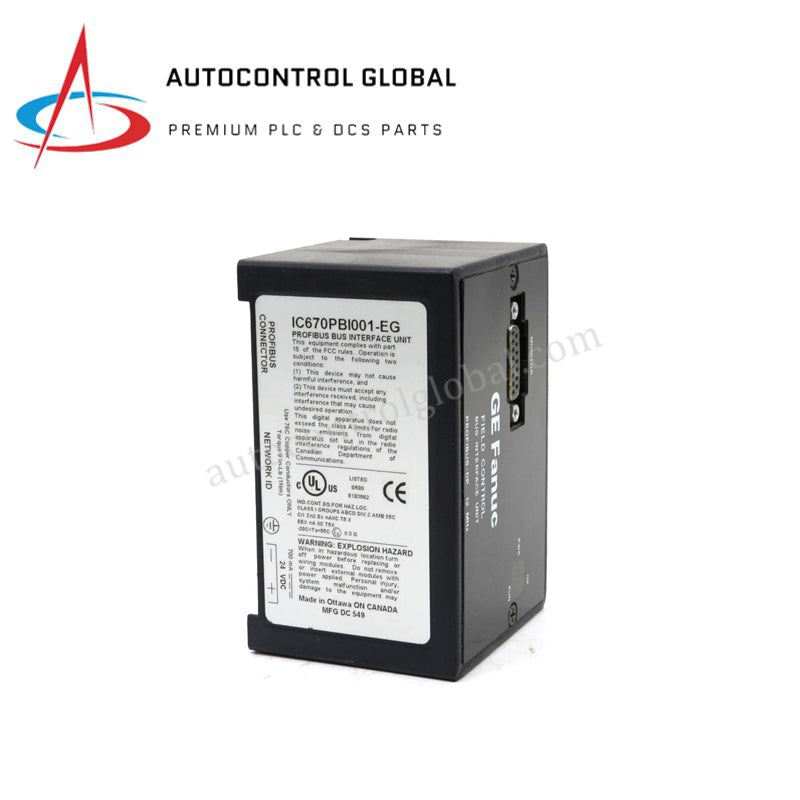

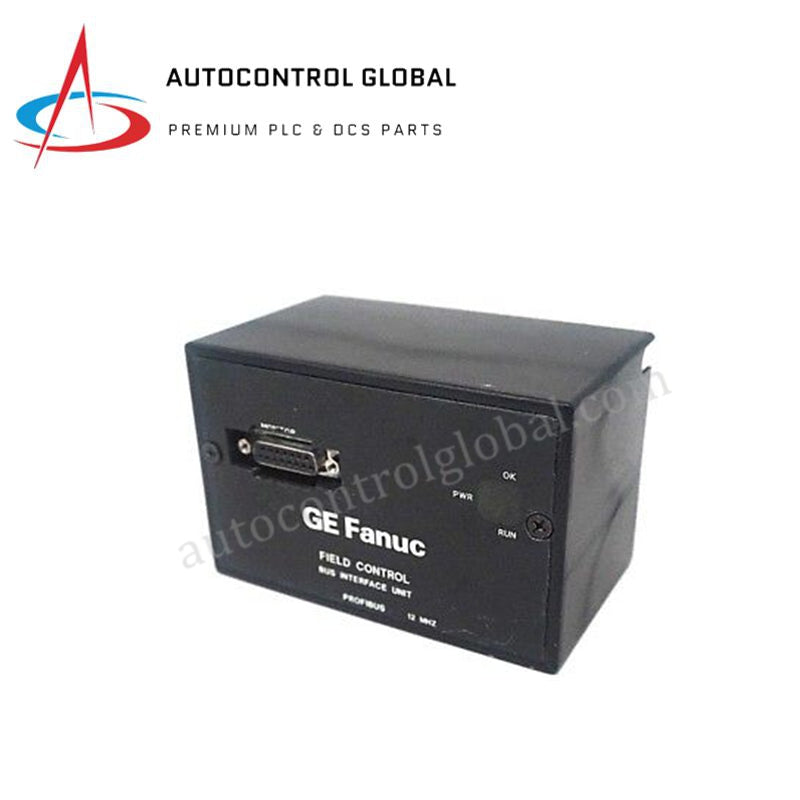

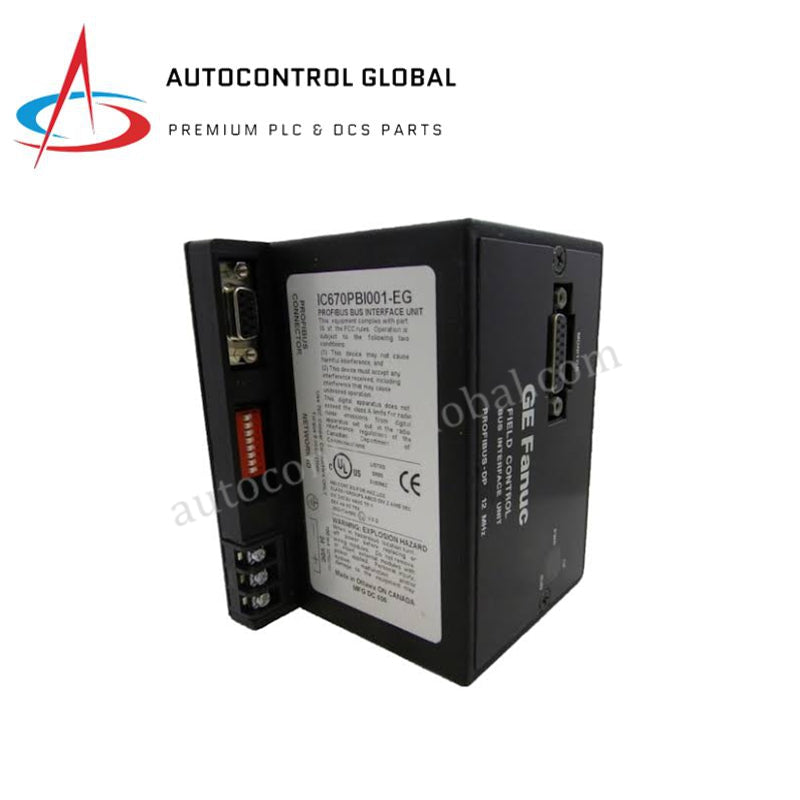

GE Fanuc IC670PBI001-BD полеви контролер Profibus-DP BIU
Manufacturer: GE Fanuc
-
Part Number: IC670PBI001
Condition：New with Original Package
Product Type: Блокове за интерфейс на шини
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC670PBI001-BD интерфейсно устройство Field Control Profibus
GE Fanuc IC670PBI001-BD, също каталогизирано като интерфейсно устройство за Profibus шина IC670PBI001, функционира като специализиран хардуерен компонент за комуникационен мост между главни контролери Profibus-DP и локални Field I/O модули в платформите GE Field Control. То управлява детерминирания трафик по RS-485 шината в мрежата и представя свързаните I/O блокове като единен подчинен възел.
Разшифроване на суфикса и матрица на моделите
| Каталожен номер / идентификатор на матрицата | Функционално описание и статус на ревизията |
|---|---|
| IC670PBI001 | Базов хардуер на интерфейсното устройство за Profibus-DP шина Field Control |
| IC670PBI001-BD | Обозначение на конкретна подсерия хардуерна ревизия |
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC670PBI001-BD |
| Марка | GE Fanuc |
| Произход | САЩ |
| Тегло | 0.20 kg (0 lbs 7.0 oz) / базов модул: 0.79 kg (1.75 lbs) |
| Размери | 102 mm x 178 mm x 127 mm (4.0 in x 7.0 in x 5.0 in) |
| Работна температура | 0 deg C до 55 deg C |
| Консумация на енергия | 7.7 W входна мощност (разсейвана мощност: 4.45 W) |
| Номинално входно напрежение | 24 VDC (работен диапазон на напрежението: 18-30 VDC) |
| Системна съвместимост | GE Field Control / PLC Series 90-70 |
| Комуникационни портове | 1x 9-пинов D-sub Profibus DP, 1x 9-пинов D-sub за преносим програматор |
| Скорост на комуникация | Автоматично разпознаване от 9.6 kbps до 12 Mbps |
| Максимален брой поддържани модули | До 8 Field I/O модула на BIU |
| Мрежово адресиране | Ръчна хардуерна конфигурация чрез вградени DIP превключватели (00-32) |
| Тарифен код | 8517620050 |
Детерминирана скорост на комуникация по задната шина и целостта на мрежата
IC670PBI001-BD изпълнява детерминирана обработка на комуникацията, за да поддържа постоянни времена на цикъла по локалната задна шина Field I/O. Автоматичното разпознаване на скоростта на предаване синхронизира трафика по полевата шина до 12 Mbps без ръчно конфигуриране на времевите параметри. Съвместимостта на вътрешния фърмуер с флаш паметта осигурява стабилни закъснения при преобразуването на съобщенията между локалните I/O регистри и главните устройства на мрежата Profibus-DP, докато оптичната изолация защитава вътрешната логика за обработка от диференциален шум по екранирани кабели с усукана двойка.
Често задавани въпроси
В: Как се задава адресът на мрежовия възел на интерфейсното устройство IC670PBI001-BD?
О: Адресирането на възела се конфигурира ръчно върху физическия модул чрез вградените DIP превключватели, преди станцията да бъде включена.
В: Колко Field I/O модула може да поддържа едно интерфейсно устройство IC670PBI001-BD в локален шкаф?
О: Едно устройство управлява трафика по локалната задна шина за до 8 Field I/O модула, като ги представя като консолидиран подчинен възел.
В: Какви скорости на предаване се поддържат по RS-485 Profibus връзката?
О: Физическият порт автоматично разпознава стандартни скорости на Profibus, включително 9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 3 Mbps, 6 Mbps и 12 Mbps.
Указания за монтаж на място
- Монтирайте модула върху специализирания клемен блок на интерфейсното устройство за шина, на стабилна DIN шина или задна монтажна плоча на таблото, преди да свържете полевото окабеляване.
- Задайте адреса на възела чрез вградените DIP превключватели, преди да подадете входно захранване 24 VDC към връзките на клемния блок.
- Свържете мрежовото окабеляване Profibus чрез екраниран проводник с усукана двойка и стандартни 9-пинови D-sub конектори с вградени терминиращи резистори в краищата на линията.
- Уверете се, че външното захранване 24 VDC остава в работния диапазон 18-30 VDC и отговаря на изискването за максимално време на задържане от 10 ms.
- Проверете дали вентилацията на таблото поддържа околната работна среда в диапазона от 0 deg C до 55 deg C, за да се запази показателят MTBF на устройството.
