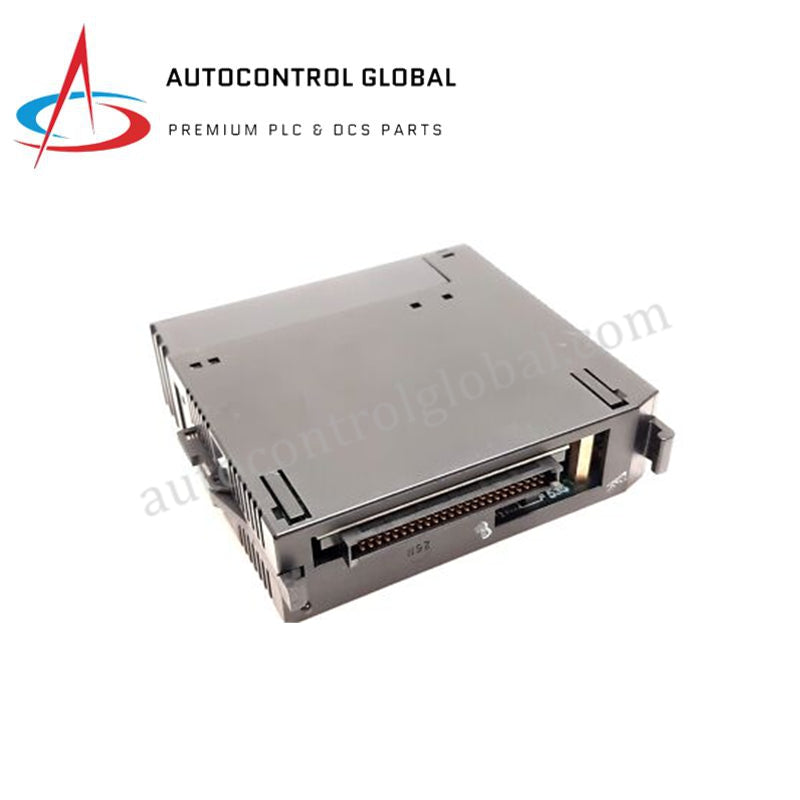

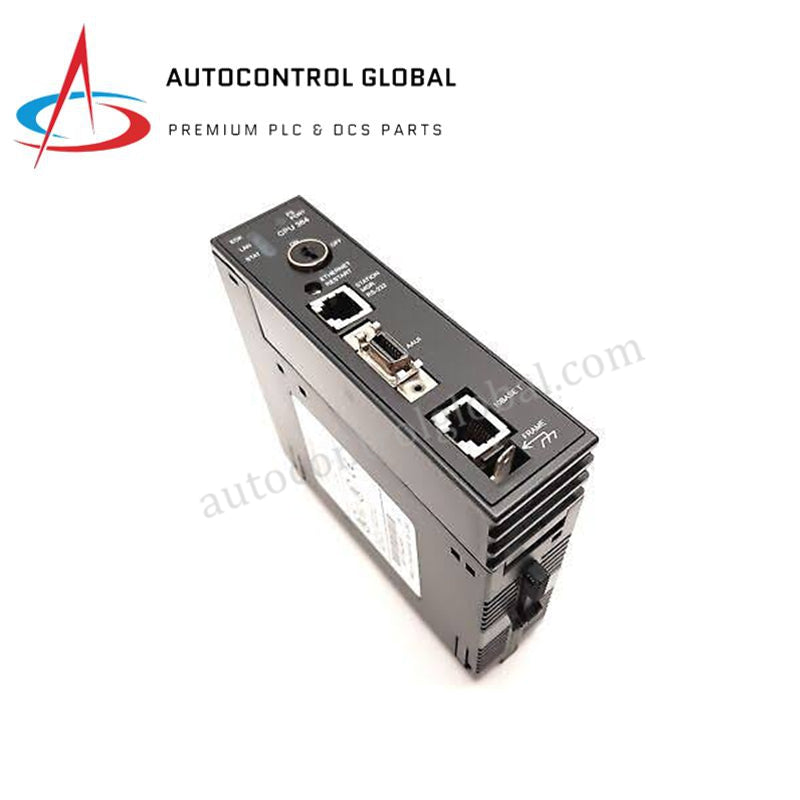

CPU модул GE Fanuc IC693CPU364-CH 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU364-CH
Condition：New with Original Package
Product Type: Процесори CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693CPU364 процесорен модул Series 90-30
GE Fanuc IC693CPU364-CH, също каталогизиран като процесорния модул IC693CPU364, функционира като специализиран хардуерен компонент за изпълнение на сканиранията на потребителската логическа програма и обработка на трафика от I/O сигнали в задните платки на PLC системи Series 90-30.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC693CPU364-CH (базов модел: IC693CPU364) |
| Марка | GE Fanuc |
| Произход | Япония |
| Тегло | 0.77 kg (1.69 lbs) |
| Размери | Стандартен форм-фактор на еднослотов модул Series 90-30 |
| Работна температура | 0 deg C до 60 deg C |
| Консумация на енергия | 1.51 A при +5 VDC (товар върху шината на задната платка) |
| Микропроцесор | Intel 80486DX / 80386EX, работещ на 25 MHz |
| Потребителска памет | 240 KB RAM (с резервно захранване от батерия) плюс Flash памет |
| Типична скорост на сканиране | 0.22 ms на 1K логика (булеви контакти) |
| Вграден Ethernet порт | 1x Ethernet интерфейс (AAUI / 10BaseT) |
| Серийни интерфейси | Порт 1: RS-485 (SNP); Порт 2: RS-232 (SNP/MPI) |
| Серийни протоколи | SNP, SNPX, Modbus RTU (Master/Slave) |
| Капацитет на дискретните I/O | До 4000 дискретни точки |
| Регистрова памет | 9999 регистъра с думи (%R), 4096 булеви бита (%M) |
| Диагностика / индикатори | Светодиоди за състоянието RUN, STOP, OK, BAT и I/O ENABLE |
Детерминирано изпълнение по задната платка и производителност при обработка
Инженерите интегрират процесора GE Fanuc IC693CPU364 в слота за CPU на базовите платки Series 90-30, за да поддържат детерминирано изпълнение на управляващия цикъл в локални и разширителни шкафове. Работейки с тактова честота 25 MHz, процесорът изпълнява булева логика за 0.22 ms на 1K инструкции, като същевременно управлява скоростта на комуникация по шината на задната платка между свързаните дискретни и аналогови I/O модули. Вградената 10BaseT Ethernet мрежа и вградените серийни протоколни механизми разтоварват основния цикъл на сканиране от обработката на мрежовите комуникации, осигурявайки съвместимост с флаш паметта на фърмуера и предвидимо изпълнение на сканирането.
Често задавани въпроси
В: Как се запазва RAM паметта на потребителската логическа програма при прекъсване на захранването на управляващия шкаф?
О: CPU използва литиева батерия, монтирана на задната платка и включена към захранващия модул на шкафа, за да подава постоянно напрежение за запазване на данните в 240 KB енергонезависима чрез батерия RAM памет.
В: Какви физически конектори са налични на модула за директни Ethernet комуникационни връзки?
О: Вградената Ethernet подсистема предоставя интерфейс с конектор AAUI, който се свързва със стандартен 10BaseT трансивър за директна интеграция в локална мрежа с усукана двойка.
Указания за монтаж на място
Техниците трябва да поставят процесорния модул единствено в слот 1 на базова платка Series 90-30 при изключено системно захранване. При свързване на серийни устройства към Порт 1 или Порт 2 техниците трябва да използват екранирани кабели, като оплетката на екрана бъде заземена към клемата за заземяване на рамата на шасито, за да се предотврати нарушаването на преноса на регистри от шумове по заземяването. Връзката към AAUI трансивъра или Ethernet кабела трябва да бъде закрепена посредством заключващи фиксатори, за да се поддържа непрекъсната мрежова свързаност при вибрации в производствената среда.
