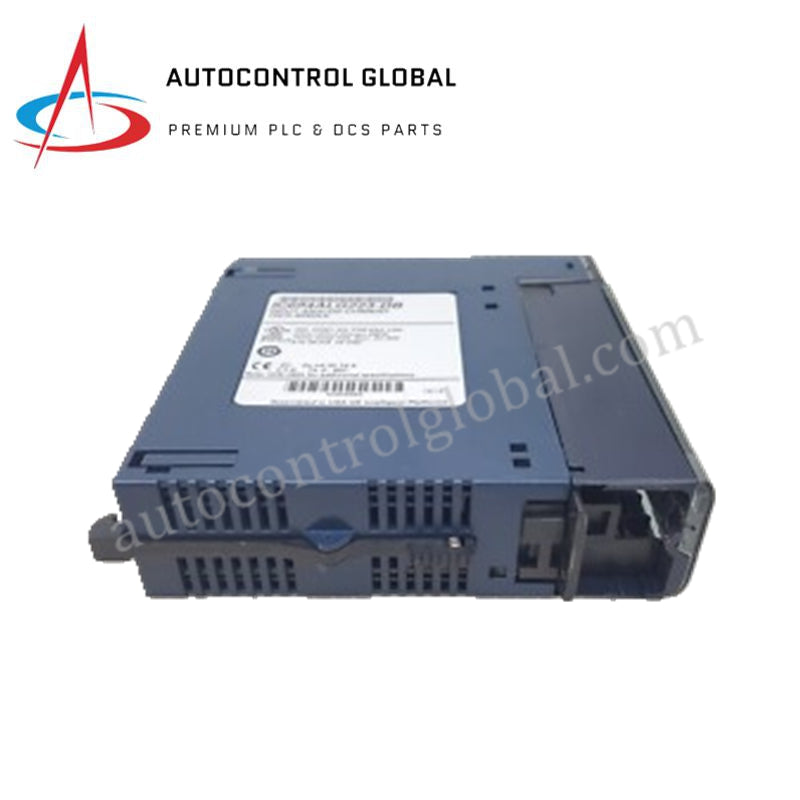

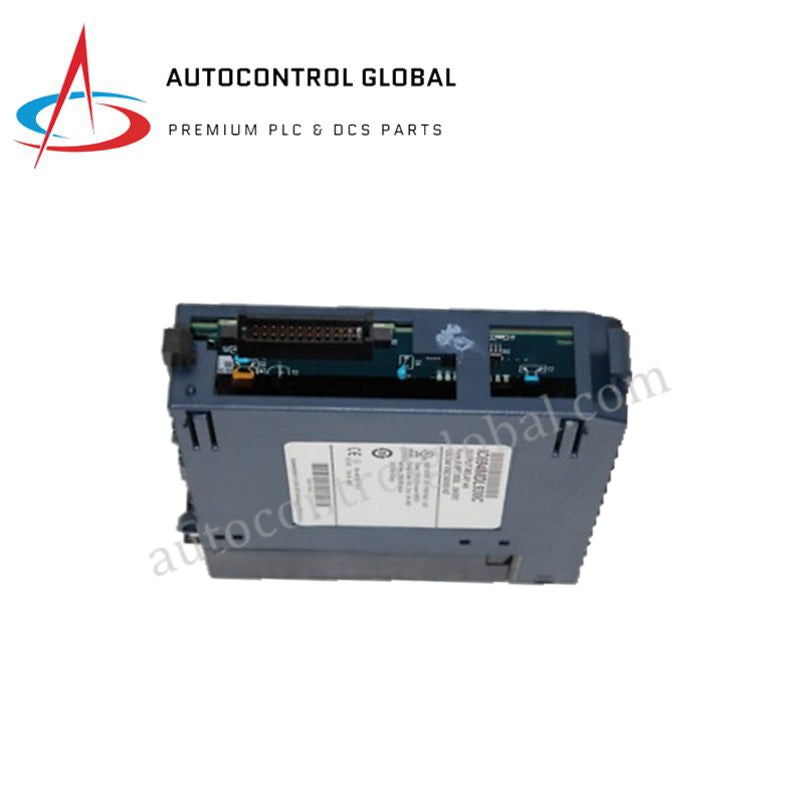

Аналогов входен модул GE Fanuc IC694ALG223-DB за PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694ALG223-DB
Condition：New with Original Package
Product Type: Модули за аналогови входове
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Аналогов входен модул GE Fanuc IC694ALG223 за PACSystems RX3i
GE Fanuc IC694ALG223-DB, каталогизиран също като аналоговия входен модул IC694ALG223, функционира като специализиран хардуерен компонент за приемане на входни токови сигнали от полеви предаватели и сензори в шиновите шкафове PACSystems RX3i.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC694ALG223-DB (базов модел: IC694ALG223) |
| Марка | GE Fanuc |
| Произход | САЩ |
| Тегло | 0,51 kg (1,13 lbs) |
| Размери | Стандартен форм-фактор на еднослотов модул за RX3i |
| Работна температура | от 0 °C до 60 °C |
| Консумация на енергия | 120 mA при 5 VDC (товар върху шината на задната платка), 65 mA при 24 VDC (външно полево захранване) |
| Брой канали | 16 токови входни канала |
| Диапазони на входния сигнал | 0–20 mA, 4–20 mA (нормален), 4–20 mA (разширен) |
| Аналогова разделителна способност | 12-битова / 16-битова (4 uA/бит за 4–20 mA; 5 uA/бит за 0–20 mA) |
| Точност на измерването | +/-0,25% от пълния обхват при 25 °C (+/-0,5% в целия работен температурен диапазон) |
| Входен импеданс | 250 ohms |
| Скорост на обновяване на канала | 13 ms |
| Изолационна бариера | 1500 V RMS между канала и задната платка |
| Външно полево захранване | от 20 VDC до 30 VDC (номинално 24 VDC) |
| Честотна характеристика на нискочестотния филтър | 19 Hz |
| Диагностични функции | Откриване на прекъснат проводник, сигнализация за превишаване и недостатъчно достигане на обхвата |
Детерминирана комуникация по задната платка и обработка на аналогови сигнали
Инженерите интегрират картата GE Fanuc IC694ALG223-DB в слотовете на задната платка на RX3i, за да преобразуват входящите технологични сигнали в цифрови стойности, като същевременно поддържат стабилна скорост на комуникация по шината на задната платка. Вграденият кондиционер на сигнала прилага нискочестотен филтър от 19 Hz към всичките 16 токови контура, за да отстранява промишлените електрически смущения, без да въвежда нестабилност в цикъла на сканиране на основния CPU. Вътрешните аналого-цифрови преобразуватели извършват непрекъснати диагностични проверки, за да гарантират съвместимост с фърмуера и да поддържат детерминирани обновявания на измерванията в сложни архитектури за управление.
Често задавани въпроси
В: Необходимо ли е външно захранване 24 VDC за обработване на аналоговите контури?
О: Да. Освен че консумира 120 mA от шината на задната платка с напрежение 5 VDC, модулът изисква външно захранване от 20 VDC до 30 VDC, осигурено от потребителя (консумация 65 mA), за захранване на вътрешните вериги за кондициониране на входния сигнал.
В: Как диагностиката на каналите открива прекъсвания в полевото окабеляване?
О: Модулът постоянно следи тока в контура. При работа в режим 4–20 mA всеки ток, който спадне под минималния праг, активира бит за повреда вследствие на прекъснат проводник в паметта за конфигурация на CPU и обновява светодиодите за състоянието на предния панел.
Указания за монтаж на място
Техниците трябва да поставят модула в свободен слот на задната платка на RX3i при изключено системно захранване. Полевото окабеляване за всичките 16 аналогови канала трябва да използва екранирани кабели с усукана двойка, като дренажният проводник на екрана се заземи в една-единствена точка на корпуса, за да се елиминират смущенията от земни контури. Уверете се, че проводниците на външното захранване 24 VDC остават в указаните граници на напрежението (от 20 до 30 VDC), за да се поддържа точността на аналого-цифровото преобразуване.
