GE Fanuc IC695PBM300 PROFIBUS Master | Нов и оригинален склад
Manufacturer: GE Fanuc
-
Part Number: IC695PBM300-CC
Condition：New with Original Package
Product Type: Комуникационни карти за PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

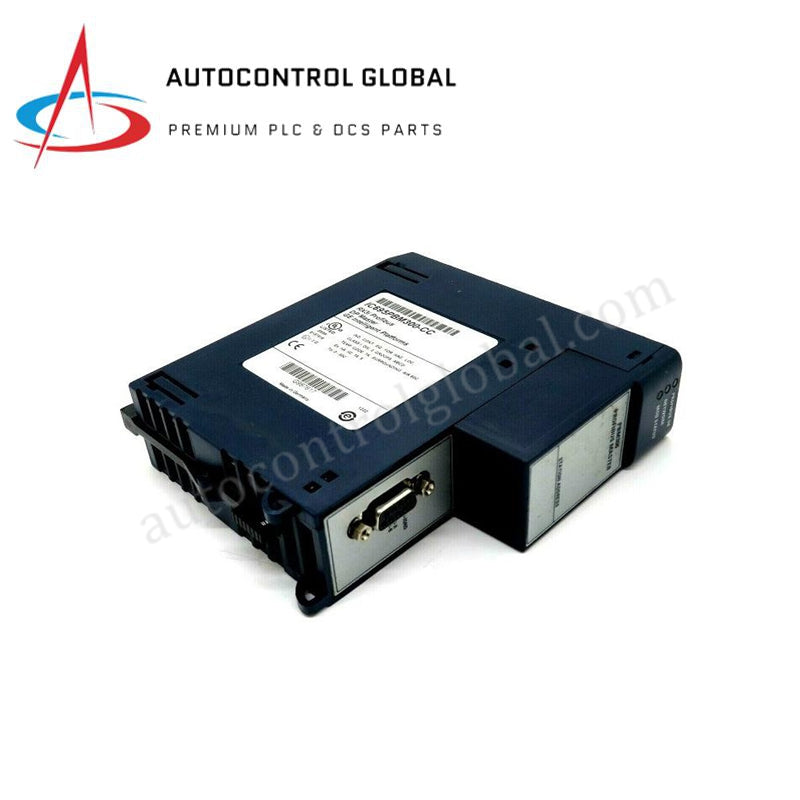

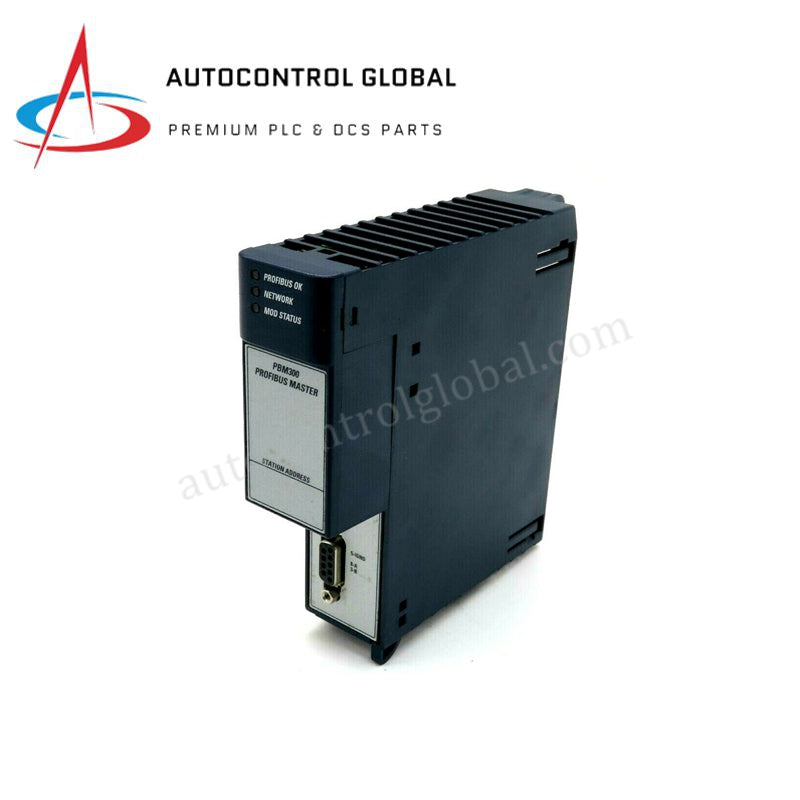

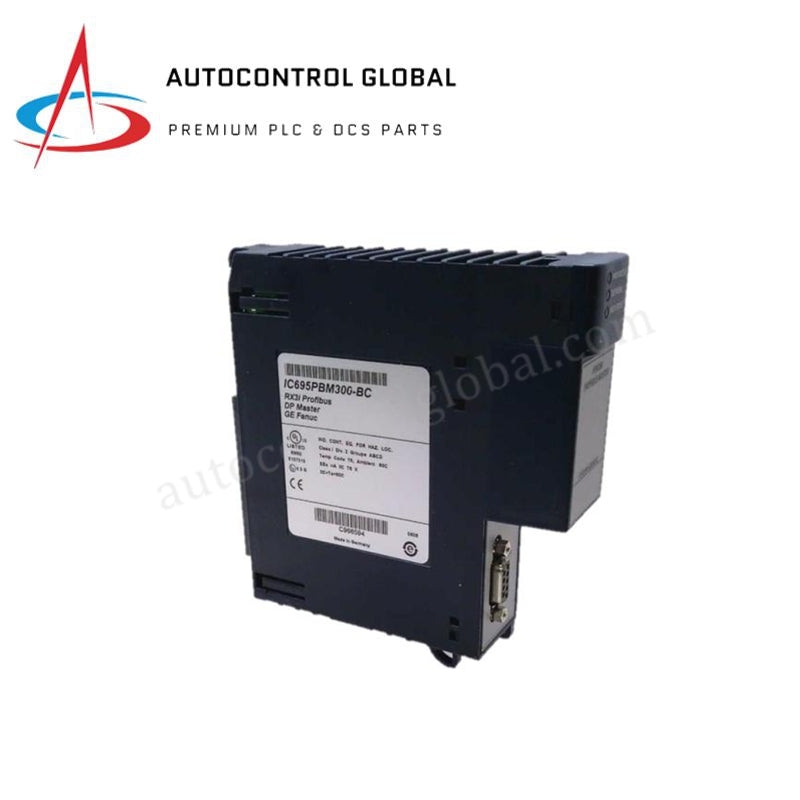

GE Fanuc IC695PBM300 PROFIBUS DP Мастер Модул
GE Fanuc IC695PBM300-CC, известен още като IC695PBM300 PROFIBUS Мастер Модул, служи като основен IC695 PROFIBUS Мастер Модул, използван за изпълнение на високоскоростен индустриален обмен на данни в мрежата през платформите PACSystems RX3i.
Хардуерни Спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC695PBM300-CC / IC695PBM300 |
| Марка | GE Fanuc (Emerson Automation) |
| Произход | САЩ |
| Тегло | 0.14 кг (0.31 lbs) |
| Размери | Стандартни размери на еднослотен модул за PACSystems RX3i |
| Работна температура | 0 до 60 °C |
| Консумация на енергия | 1.45 W (440 mA @ 3.3 VDC ток от шината) |
| Тип модул | PROFIBUS-DP Мастер Модул (поддържа DP-V1) |
| Системна линия | PACSystems RX3i |
| Съвместимост с шина | RX3i PCI Универсална шина |
| Поддържани скорости на предаване | 9.6K, 19.2K, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M, 12M Baud |
| Капацитет на слейв устройства | До 125 PROFIBUS-DP слейв възела |
| Ограничения на буфера за вход/изход на възел | 244 байта вход / 244 байта изход на отделен слейв |
| Общ капацитет на мрежата | До 3584 байта вход и 3584 байта изход |
| Обща памет за конфигурация на слейв | Около 9 KB лимит |
| Комуникационни портове | 1 x PROFIBUS Мастер порт, 1 x RS-232 порт |
| Диагностични механизми | Масив от битове за статус на слейв, броячи за мрежа/мастер, адреси на слейв |
Profinet / EtherNet/IP детерминистични мрежи и мащабиране на плътността на I/O
GE Fanuc IC695PBM300 свързва наследени полеви мрежи с модерни Profinet или EtherNet/IP детерминистични мрежи чрез централния процесор на PACSystems RX3i. Работейки през високоскоростната RX3i PCI шина, този модул осигурява детерминистична синхронизация за до 125 полеви възела, като същевременно поддържа изолирани броячи за диагностичен мониторинг. Мащабирането на голяма плътност на I/O се управлява в рамките на строг лимит от 9 KB памет за конфигурация на слейв, позволявайки агрегирано циклично маршрутизиране на данни до 3584 байта вход и 3584 байта изход без намаляване на скоростта на комуникация по шината на хоста. Вграденият процесор поддържа съвместимост с фърмуер флаш чрез стандартни инженерни инструменти за налагане на ограничения при изпълнение в смесени мрежи от различни доставчици с DP-V1.
Често задавани въпроси
В: Какви са минималните версии на софтуера за програмиране, необходими за конфигуриране на мрежовата матрица? О: Хардуерната параметризация и картографирането на слейв възлите изискват Machine Edition Logic Developer PLC версия 5.0 Build 3227 SP2 или по-нова. Ако се използват персонализирани контролни стратегии на C език, приложението трябва да бъде компилирано с PLC C Toolkit версия 4.00 Build 50A1 или по-нова.
В: Поддържа ли този модул интерфейс изпълнение на Direct Directed Input/Output (DOIO)? О: Не. Функционалността DOIO не се поддържа от вградения фърмуер на модула. Използването на DOIO функционален блок, насочен към този интерфейс в приложната логика, веднага ще върне статус на грешка при изпълнение към CPU блока на хоста.
Насоки за монтаж на място
- Ограничения при поставяне в шината: Уверете се, че устройството е инсталирано само в стандартен PCI-съвместим слот на RX3i Универсална шина. Изключете всички захранвания на системата преди поставяне на еднослотния модул, за да предотвратите транзиенти по шината.
- Заземяване на екрана на мрежовия кабел: Заземете външния меден оплетен екран на PROFIBUS мрежовия кабел директно към металния корпус на индустриалния DB-9 конектор. Уверете се, че превключвателите за терминал на линията са включени ("ON") само на физически първия и последния възел на мрежовия сегмент.
- Предпазване от вибрации и топлина: Закрепете лицевата плоча на модула с вградените винтове за монтаж на шасито. Поддържайте свободен въздушен поток около корпуса на RX3i, за да предотвратите превишаване на работната температура на модула над 60 °C.
