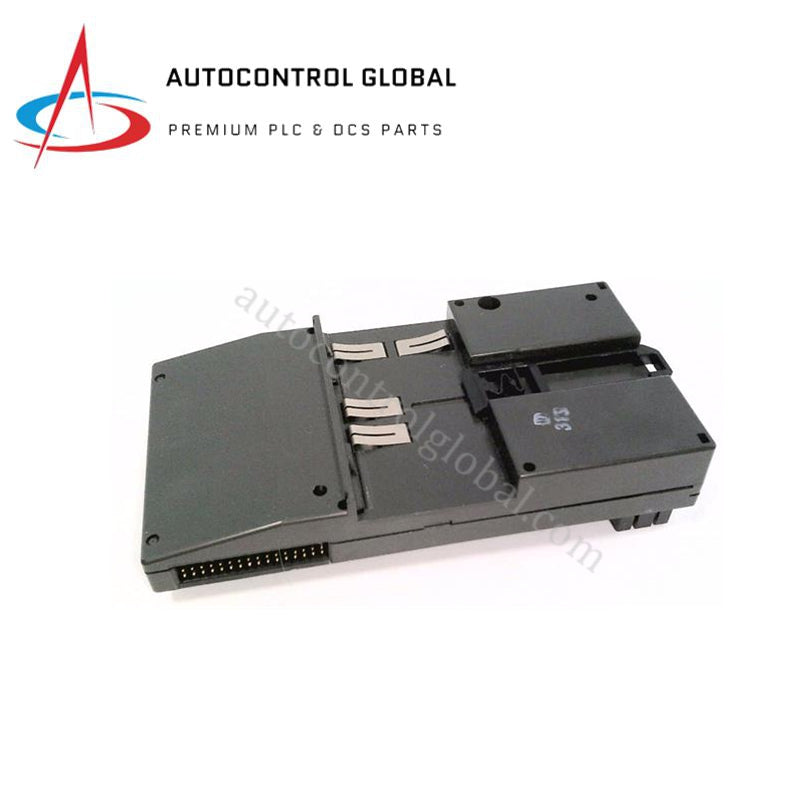

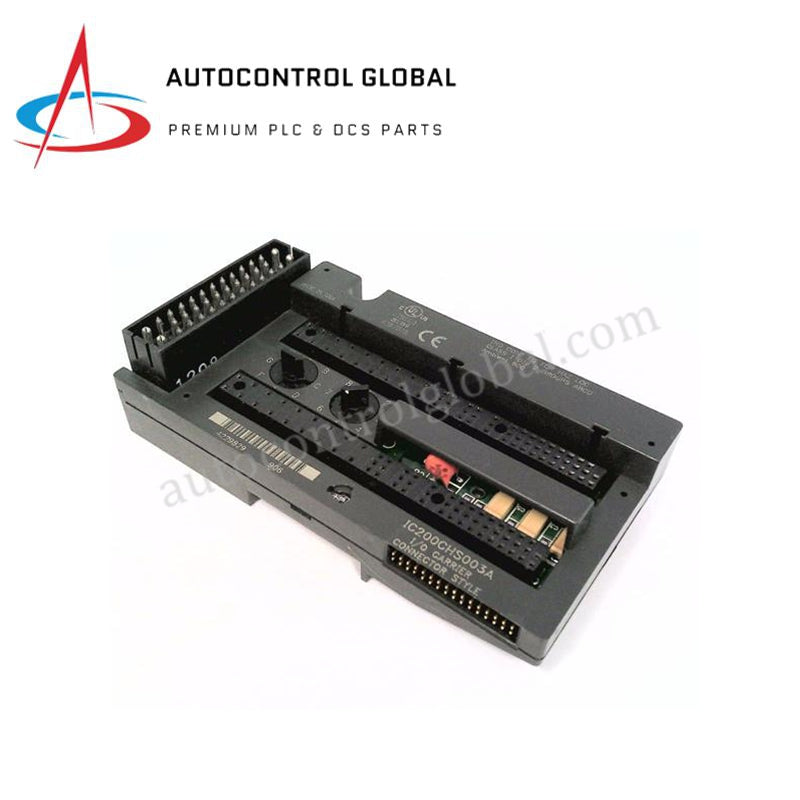

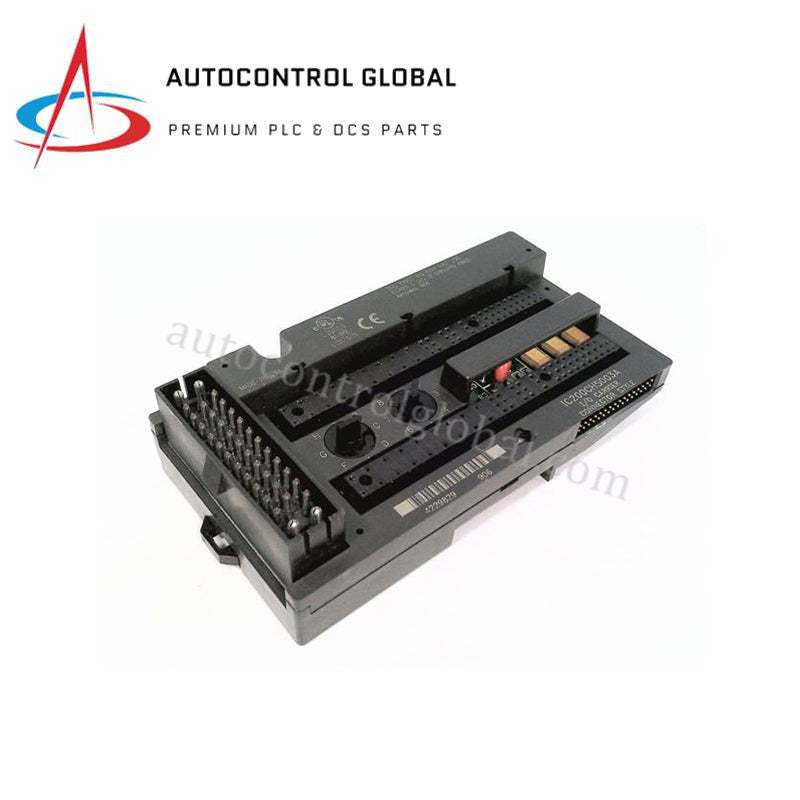

База за носещ модул за системни входове и изходи GE IC200CHS003
Manufacturer: GE Fanuc
-
Part Number: IC200CHS003
Condition：New with Original Package
Product Type: Носачи за I/O модули
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Носач за VersaMax I/O GE IC200CHS003
GE IC200CHS003, каталогизиран също като IC200CHS003 Input/Output Carrier, функционира като специализиран хардуерен компонент за физически монтаж на модули и маршрутизиране на електрически сигнали по задната шина в мрежите на VersaMax I/O System.
Технически характеристики на хардуера
| Параметър | Спецификация |
|---|---|
| Модел | IC200CHS003 |
| Марка | GE Fanuc / Emerson |
| Произход | САЩ |
| Тегло | 0,28 kg (0,63 lbs) |
| Размери | 110 mm Ш x 50 mm Д x 66,8 mm В |
| Работна температура | От 0 до 60 °C |
| Консумация на енергия | Пасивен (захранва се чрез интерфейса на задната шина) |
| Системна платформа | I/O серия VersaMax |
| Поддържан капацитет | До 32 входно-изходни точки |
| Полево свързване | Стил на интегрирания конектор (36-пинов конектор / винтови клеми) |
| Номинален ток на точка | 2 A на точка |
| Номинален ток за захранване/заземяване | 8 A на връзка |
| Ограничение на преходните напрежения | Максимум 300 VAC |
| Изолация на каналите | 250 VAC непрекъснато, 1500 VAC за 1 минута |
| Контактно съпротивление | Под 10 милиома |
| Материал на корпуса | Пластмаса от акрилонитрил-бутадиен-стирен (ABS) |
| Монтаж и защита | 35 mm DIN шина или панелен монтаж (вертикална ориентация), IP20 |
| Съответствие със стандартите на сертифициращите органи | Сертифициран по CE, UL и CSA |
Комуникация по шината на задната платка и мрежова архитектура
Носачът IC200CHS003 пренася високоскоростни данни между вътрешните модулни връзки, за да поддържа скоростта на комуникация по шината на задната платка синхронизирана със сканирането на основния контролер. Вграденото физическо кодиране предотвратява неправилното поставяне на модулите, като същевременно поддържа разпределението на захранването по задната шина към свързаните I/O модули. Хардуерната архитектура осигурява пълна съвместимост с флаш паметта на фърмуера на всички инсталирани процесорни модули, като същевременно оптимизира възможностите за мащабиране на плътността на I/O в локализирани конфигурации на шкафове.
Често задавани въпроси
В: Базовият модул IC200CHS003 обработва ли самостоятелно полеви данни?
О: Не, този носач осигурява физическа конструкция, полево свързване и разпределение на захранването по задната шина. Активен VersaMax I/O модул трябва да бъде поставен върху основата, за да изпълнява процедурите за обработка на сигнали.
В: Какви са максималните непрекъснати електрически номинални стойности за полевите клемни пътища?
О: Всяка отделна точка за свързване поддържа номинален ток от 2 A, докато пътищата за разпределение на захранването и заземяването издържат до 8 A на връзка при вътрешно контактно съпротивление под 10 милиома.
Указания за монтаж на място
Монтирайте носача вертикално върху стандартна 35 mm DIN шина или го закрепете директно към заземена монтажна плоча на корпуса с помощта на монтажни елементи. Свържете полевите проводници към интегрираните клемни конектори, като използвате посочените сечения на проводниците, и отделете управляващото окабеляване за 24 VDC от силовите кабели с високо напрежение, за да ограничите електромагнитните смущения. Уверете се, че заземяващият проводник на панела е свързан към основната заземителна шина на шкафа, преди да поставите активните VersaMax I/O модули в основата на носача.
