Модул за контролна платка с аналогов вход/изход GE Mark V DS200TCCAG1BAA

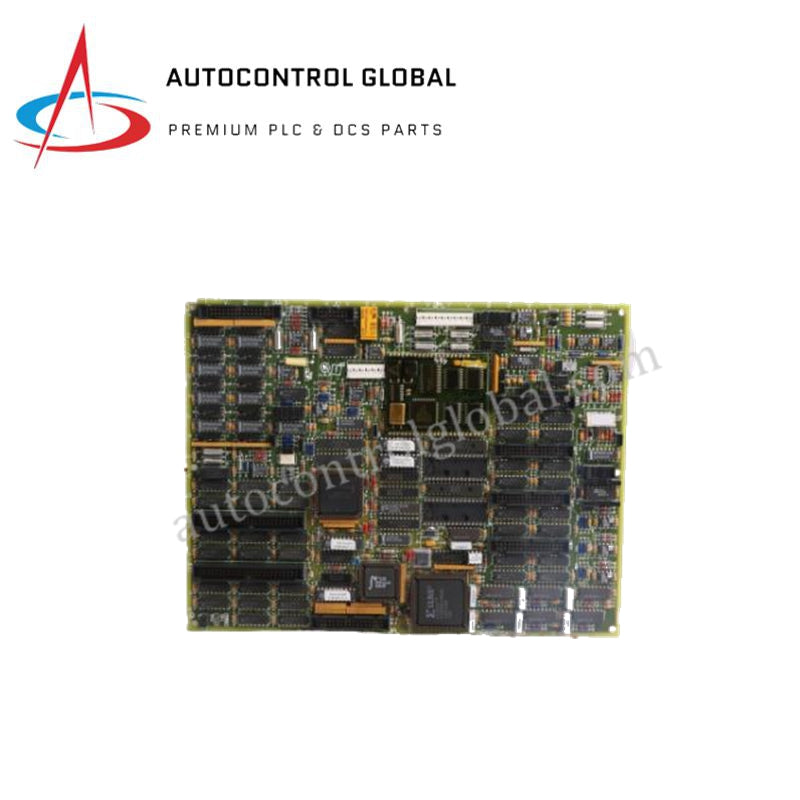

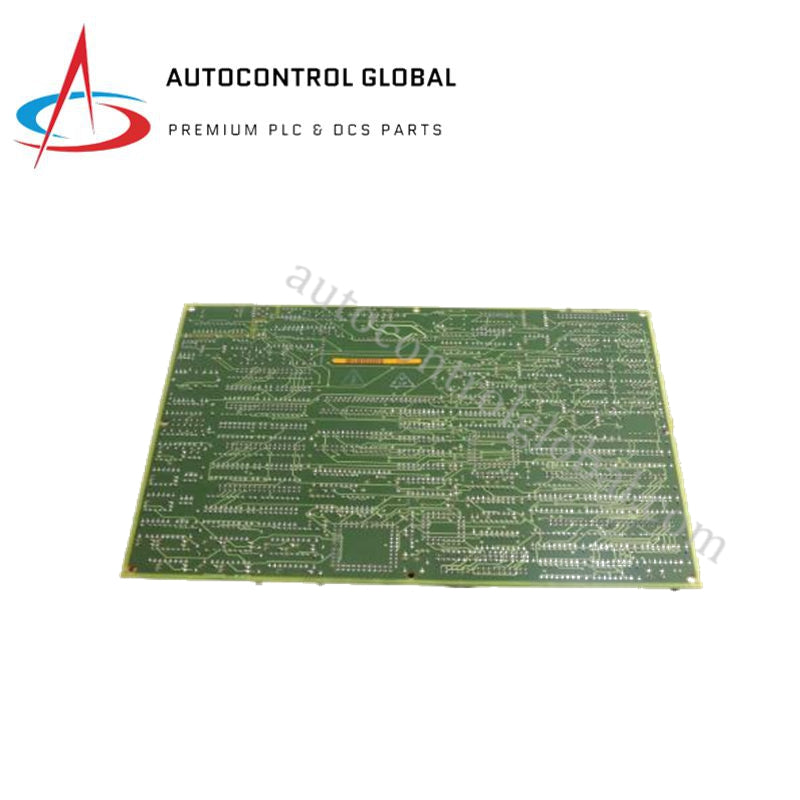

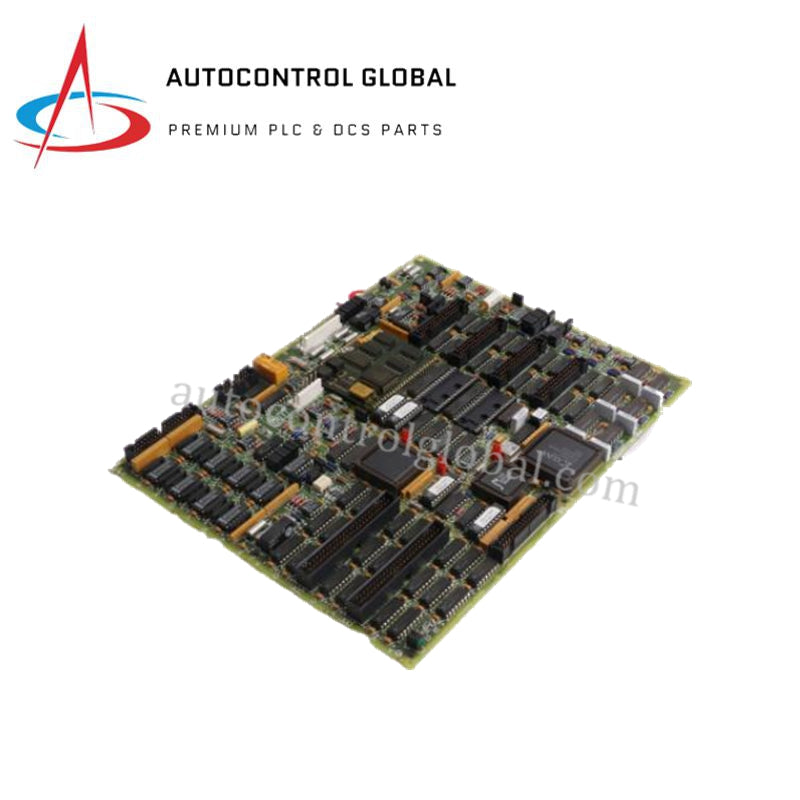

GE DS200TCCAG1BAA Mark V Аналогова I/O Контролна Платка

GE DS200TCCAG1BAA служи като основна DS200TCCA аналогова I/O контролна платка, използвана за изпълнение на кондициониране на сигнали и маршрутизиране на комуникации в платформите Mark V Speedtronic. Хардуерният компонент кондиционира суровите телеметрични потоци, получавайки аналогови сигнали от трансдюсери за налягане, температурни сонди и монитори за вибрации на вала, разположени из полевата рамка. Обработващите цикли насочват физическите вариации на ток и напрежение към структурната конверсионна рамка, компилирайки дигитализирани инструментални метрики за незабавно изпращане през системния бекплейн към основния Контролен Сигнален Процесор.

Хардуерни Спецификации

Архитектура на Индустриалната Контролна Бекплейн Шина и Масштабиране на I/O

Модулът контролира плътността на физическата инструментализация в рамката за управление чрез установяване на детерминистични комуникационни вектори директно по вътрешните трасета на шасито. Схемното оформление управлява ограниченията на скоростта на комуникация по бекплейн шината чрез буфериране на потоците от данни през специализирани изолационни пътища, съобразявайки суровите входни конверсии с изпълнителния цикъл на хост процесора. Правилната интеграция изисква стриктна валидация на параметрите за съвместимост на фърмуерната флаш на ревизията на платката, гарантирайки, че въвеждането на плътни клъстери от сензори не причинява забавяне при арбитража на мрежата или прекъсване на изпълнителните цикли в тройно модулната излишна защитна среда.

Често Задавани Въпроси

В: Защо системата трябва да бъде напълно изключена по време на инсталирането на платката DS200TCCAG1BAA?

О: Топологията на платката не поддържа гореща смяна. Вмъкването или изваждането на интерфейсите на ръба на картата, докато бекплейн шината носи живо напрежение, ще предизвика преходни искрения, водещи до незабавни логически грешки, повреда на фърмуерните блокове и повреди на компонентите.

В: Как полевите техници проверяват активния обмен на данни между аналоговата платка и CSP?

О: Платката разполага с интегрирани LED индикатори за пулс по рамката си. Ритмично мигащ импулс показва активна синхронизация на часовника на бекплейн шината и нормално изпълнение на състоянието на данните, докато статичен или тъмен индикатор сигнализира за замръзване на шината или локална загуба на захранване.

В: Поддържа ли картата калибриране на място за сензори с променливо съпротивление?

О: Масшабирането на входа се управлява от фиксирани хардуерни трасета и параметри, конфигурирани във фърмуера. Всякакви корекции на дрейфа на сензора или промени в усилването трябва да се извършват чрез главната софтуерна инженерна работна станция, а не чрез физически компоненти на платката.

Насоки за Полеви Монтаж

• Стъпки за Вмъкване в Бекплейн: Подравнете ръбовете на платката перфектно в пътеките на шасито на шкафа. Натиснете устройството здраво назад, докато многощифтовите ръбови конектори се свържат напълно с гнездото на бекплейна, след което закрепете всички механични крепежни елементи.
• Заземяване на Аналоговия Щит: Завършете всички външни линии на щита на трансдюсерите към главната медна заземителна шина на шкафа. Поддържайте еднопосочна заземителна структура в точката на разпределение, за да се гарантира, че външният общ режим на шум не влошава проследяването на сигнала.
• Контрол на Разделяне на Кабелите: Разделете всички ниско ниво аналогови входни пътища от високоволтовите захранващи кабели на AC мотора в рамките на вътрешните пътечки. Физическото разстояние е необходимо, за да се блокира индуктивният крос-ток, който може да повреди номиналните 12 W конверсионни вериги.
• Валидация на Околна Температура: Монтирайте картата само в чисти шкафови локации, които осигуряват непрекъснат принудителен въздушен поток. Уверете се, че околната работна среда не надвишава прага от 60 °C, за да се предотврати дрейф на хардуерните логически компоненти.
