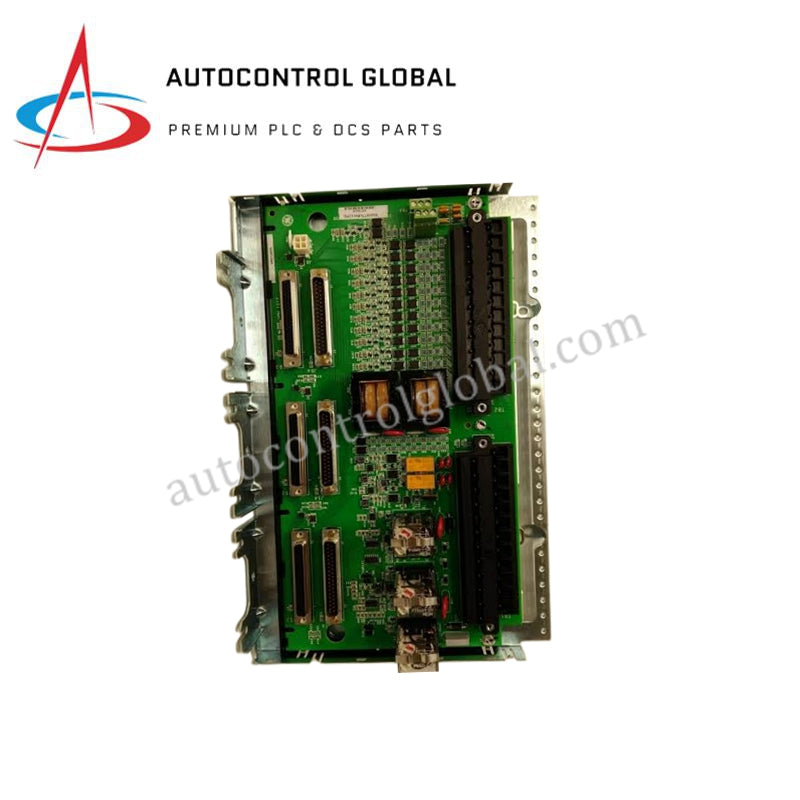

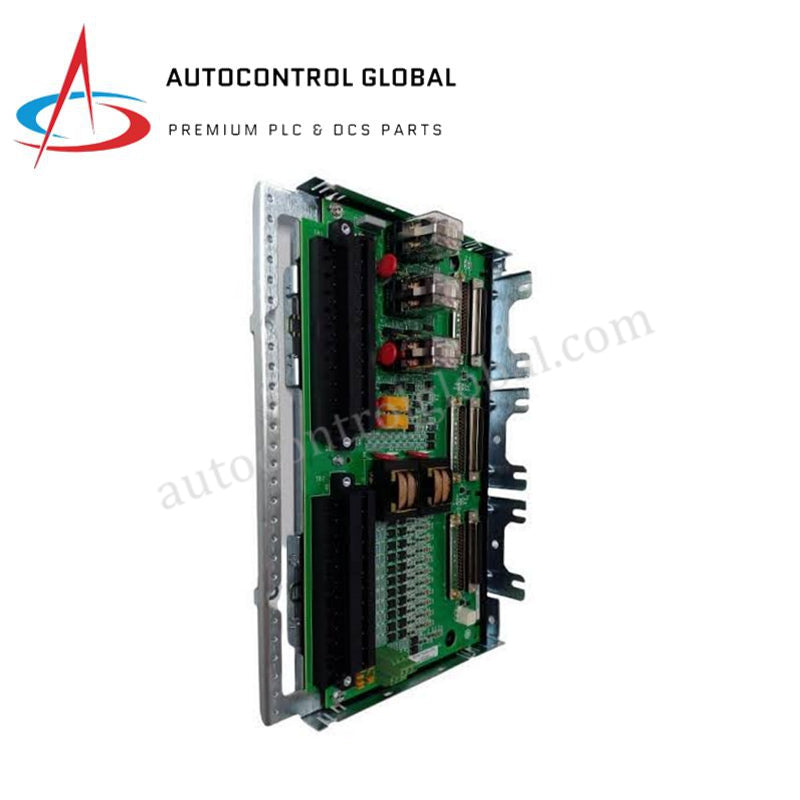

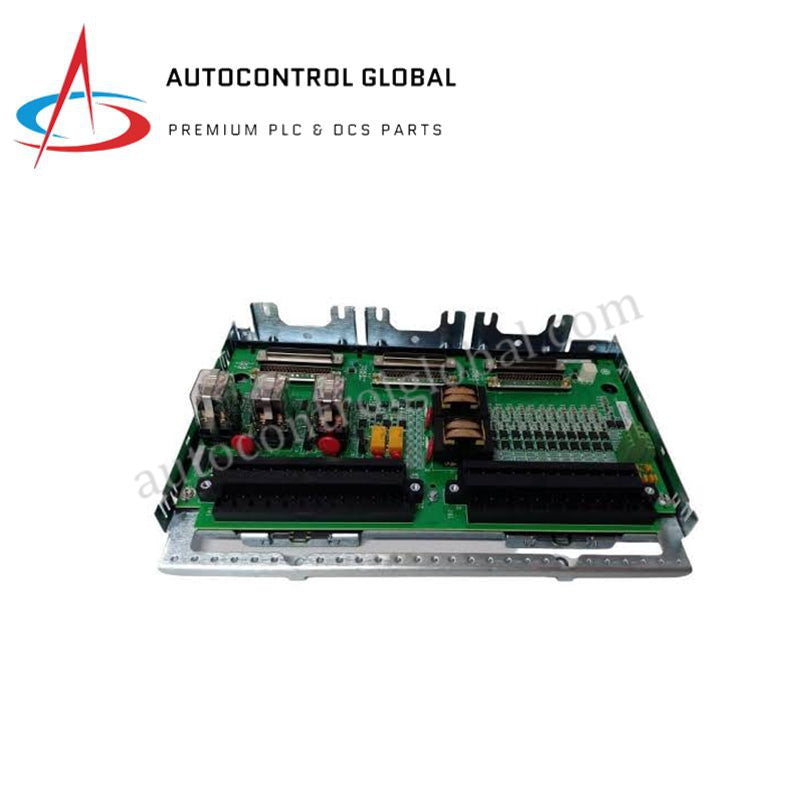

GE Mark VI IS200TTURH1CFD Турбинна специфична първична платка за изключване
Manufacturer: GE Fanuc
-
Part Number: IS200TTURH1CFD
Condition：New with Original Package
Product Type: Терминални табла за турбини
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200TTURH1CFD Mark VI Турбинна Терминална Платка
GE IS200TTURH1CFD, известна още като IS200TTUR Турбинна Специфична Първична Трип Платка, функционира като специализиран хардуерен компонент за изпълнение на прекъсване при превишена скорост и синхронизация на генератора в рамките на платформите Mark VI. Терминалната платка насочва физическите сигнали от магнитни сензори за скорост, входове за напрежение на генератора и пътища за синхронизация на шината директно към определените PTUR или VTUR I/O пакети. Конформното покритие, нанесено върху компонентите за повърхностен монтаж, предотвратява структурна корозия, осигурявайки защита на основните логически пътища за защита срещу атмосферна влага по време на активна работа на турбината.
Хардуерни Спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IS200TTURH1CFD |
| Марка | GE |
| Произход | САЩ |
| Тегло | 0.76 кг |
| Размери | 330 мм x 178 мм x 42 мм |
| Работна Температура | -30 до +65 °C |
| Консумация на Енергия | 24 VDC номинално входно напрежение |
| Обхват на Сензора за Скорост | 2 Hz до 20 kHz честота на магнитни импулси |
| Точност на Сензора за Скорост | 0.05 % толеранс при проследяване на честотата на импулсите |
| Чувствителност на Входната Схема | Минимален праг за детекция 27 mV pk |
| Реле за Прекъсване при Превишена Скорост | Три резистивни елемента 125 VDC, 5 A, подредени в 2oo3 матрица за гласуване |
| Електрическа Изолация | 1500 Vrms физическа изолационна бариера канал-към-задна платка |
| Обхват на Входното Напрежение | 0 до 120 VAC, 50/60 Hz за синхронизация на генератора и шината |
Архитектура на Индустриалната Контролна Задна Платка и Масштабиране на I/O
Модулът управлява критични параметри за безопасност в архитектурата на задната платка Mark VI, като насочва данните от полевите сензори директно чрез D-sub лентови конектори към основните процесорни пакети. Терминалното оформление поддържа усъвършенствано мащабиране на плътността на I/O чрез мултиплексиране на шест до дванадесет независими импулсни канала заедно с основните захранващи напрежения 120 VAC за шината на генератора. Здравата интеграция изисква съвпадение на нивата на съвместимост на фърмуера във всички свързани процесорни възли, което позволява платката да поддържа детерминистични вектори за предаване на прекъсвания без промяна на базовото време на тройно модулната излишна защитна верига.
Често Задавани Въпроси
В: Как платката обработва входовете за превишена скорост, за да осигури безотказна последователност на изключване?
О: Конфигурацията на схемата насочва входовете за скорост през три вградени релета 125 VDC, свързани в хардуерна матрица за гласуване две от три (2oo3). Ако два независими канала регистрират условие за прекъсване, схемата прекъсва пътя на непрекъснатост, за да задейства основните спирачни клапани на турбината.
В: Могат ли D-sub лентовите интерфейси, свързващи терминалната платка с I/O пакета, да бъдат изключвани по време на работа?
О: Не, горещото свързване или изключване на интерфейсните кабели докато контролната верига на турбината е активна може да прекъсне критични прекъсващи вериги, причинявайки незабавно аварийно изключване или прекъсване на детерминистичния поток от данни за синхронизация към хост контролера.
В: Кои параметри управляват калибрирането на импулсните схеми на сензора за скорост?
О: Входната схема детектира минимални амплитуди на импулсите до 27 mV pk, мащабирайки сигналните профили до 20 kHz. Конфигурацията на системата изисква съвпадение на броя зъби на ротора в софтуерните параметри, за да се гарантират точни метрики за оборотите на вала.
Насоки за Полева Инсталация
- Стъпки за Заземяване на Шасито: Инсталирайте терминалната платка в рамката на панела с помощта на стандартни метални крепежни елементи, след което установете директна нискоимпедансна връзка от заземителните клеми към медната шина на главния корпус, за да фиксирате електрическата референтна точка.
- Разделяне на Кабелите за Магнитния Сензор: Прекарайте входните кабели за сензора за скорост с висока честота през отделни, заземени стоманени тръби. Физическата изолация предотвратява индуциране на преходни смущения от високоволтовите линии на шината на генератора, които биха могли да нарушат точността на проследяване на скоростта от 0.05 %.
- Винтове за Закрепване на Лентовите Конектори: Подравнете точно D-sub лентовите интерфейсни щепсели с конекторите на платката преди вмъкване. Затегнете всички механични крепежни елементи здраво, за да предотвратите разхлабване на контактите поради вибрации на машината върху основните защитни линии.
- Ограничения на Въртящия Момент за Терминалните Блокове: Закрепете всички полеви кабелни връзки с калибрирани ръчни инструменти, като проверите, че изолацията на проводниците не прониква в механизма на скобата. Правилните ограничения на въртящия момент осигуряват непрекъснатост на терминалите и елиминират резистивното нагряване в релетата с висок ток.
