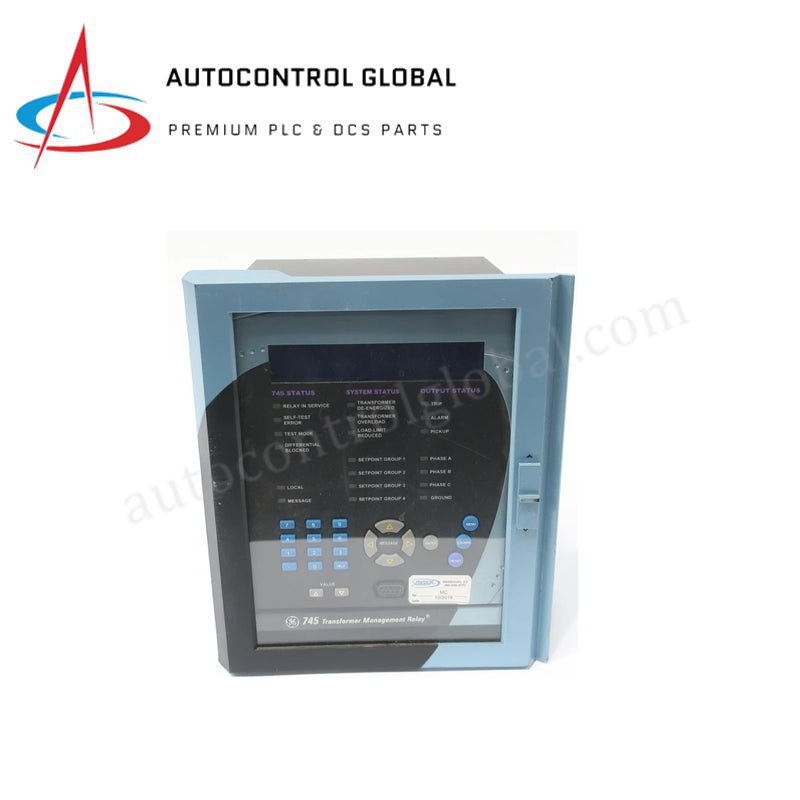

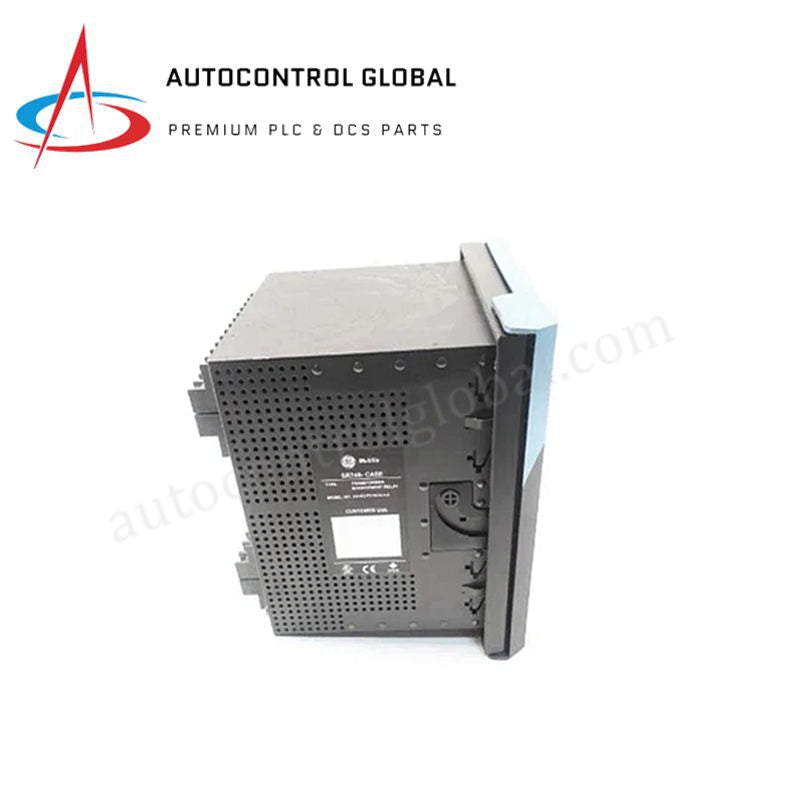

Реле за управление на трансформатори GE Multilin 745-W2-P5-G5-HI-E
Manufacturer: GE Fanuc
-
Part Number: 745-W2-P5-G5
Condition：New with Original Package
Product Type: Релета за управление на трансформатори
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Реле за управление на трансформатори GE Multilin 745-W2-P5-G5-HI-E
GE Multilin 745-W2-P5-G5-HI-E е високопроизводително реле за защита и управление на трансформатори, разработено за силови трансформатори с две намотки. Като част от серията Multilin 745, това микропроцесорно устройство осигурява основна диференциална защита, следене за фазов и земен свръхток и защита от земно съединение с ограничена зона. Благодарение на захранването за управление с широк диапазон, подобрения преден дисплей и комуникацията с множество протоколи, то осигурява цялостно управление и диагностика на критични трансформатори в подстанции и промишлени обекти.
Разбивка на суфиксите на модела и хардуерна конфигурация
Пълният код за поръчка 745-W2-P5-G5-HI-E указва точната хардуерна и функционална конфигурация на това защитно реле:
- W2: Предназначено е за защита на двунамотъчни трансформатори.
- P5: Приема стандартни входни токове от вторичните намотки на фазовите ТТ 5 A за двете намотки.
- G5: Осигурява отделни входове за вторичен ток от заземяващ ТТ 5 A за защита от земно съединение с ограничена зона (REF).
- HI: Оборудвано е с помощно захранване за управление с широк диапазон, поддържащо 90–300 VDC или 70–265 VAC.
- E: Разполага с подобрен интерфейс на предния панел и по-голям LCD дисплей с 40 знака.
Възможности за защита и диагностика
Релето използва алгоритми за процентна диференциална защита с адаптивно хармонично блокиране, за да предотврати погрешно задействане вследствие на пускови намагнитващи токове и насищане на трансформатора. В допълнение към диференциалната защита то предлага функции за защита от фазов свръхток, свръхток към земя, промяна на честотата и превъзбуждане. Устройството следи електрическите параметри, хармоничния състав и общото хармонично изкривяване (THD), за да помогне на операторите да оценят състоянието на изолацията на трансформатора и условията на натоварване.
Комуникация и системна свързаност
Релето разполага с вградени серийни и Ethernet комуникации за интегриране в архитектури за автоматизация на подстанции. Поддържа протоколите Modbus RTU и DNP 3.0 през портове RS232, RS485 и Ethernet. Устройството се интегрира със софтуера EnerVista 745 на GE за настройка на релето, анализ на формата на вълната и извличане на записи за събития.
| Параметър | Спецификация |
|---|---|
| Номер на модела | 745-W2-P5-G5-HI-E |
| Марка | GE Multilin |
| Продуктова серия | Система за защита на трансформатора 745 |
| Тип продукт | Реле за управление на трансформатор |
| Приложение на трансформатора | Двубобинен трансформатор |
| Вход за фазов ток (P5) | Номинален вторичен ток на ТТ: 5 A |
| Вход за ток на земно съединение (G5) | Номинален вторичен ток на ТТ: 5 A |
| Захранване за управление (HI) | 90–300 VDC / 70–265 VAC, 48–62 Hz |
| Дисплей на предния панел (E) | Подобрен 40-знаков LCD дисплей |
| Честота | 50 Hz / 60 Hz (с възможност за избор) |
| Комуникационни протоколи | Modbus RTU, DNP 3.0 Level 2 |
| Серийни интерфейси | RS232, RS485, RS422 |
| Софтуер за конфигуриране | EnerVista 745 |
| Работна температура | -40 °C до +60 °C |
| Температура на съхранение | -40 °C до +80 °C |
| Относителна влажност | До 90%, без кондензация |
| Тип монтаж | Монтаж на панел / 19-инчова стойка |
Често задавани въпроси
В: Какъв обхват на захранването обозначава суфиксът HI при GE Multilin 745-W2-P5-G5-HI-E?О: Суфиксът HI указва универсално захранване за управление с широк обхват, работещо в диапазона 90–300 VDC или 70–265 VAC при 48–62 Hz.
В: Какви номинални стойности за вторичния ток на токовите трансформатори поддържа този модел?О: Този модел използва конфигурациите P5 и G5, които изискват токови трансформатори с номинален вторичен ток 5 A както за входовете за фазов ток, така и за входовете за ток на земно съединение.
В: Какво означава суфиксът E в пълния номер на частта?О: Суфиксът E обозначава опция за подобрен дисплей, която осигурява по-голям 40-знаков LCD дисплей на предния панел.
