Високоскоростен броячен модул | GE Fanuc IC695HSC304 RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695HSC304
Condition：New with Original Package
Product Type: Процесори CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

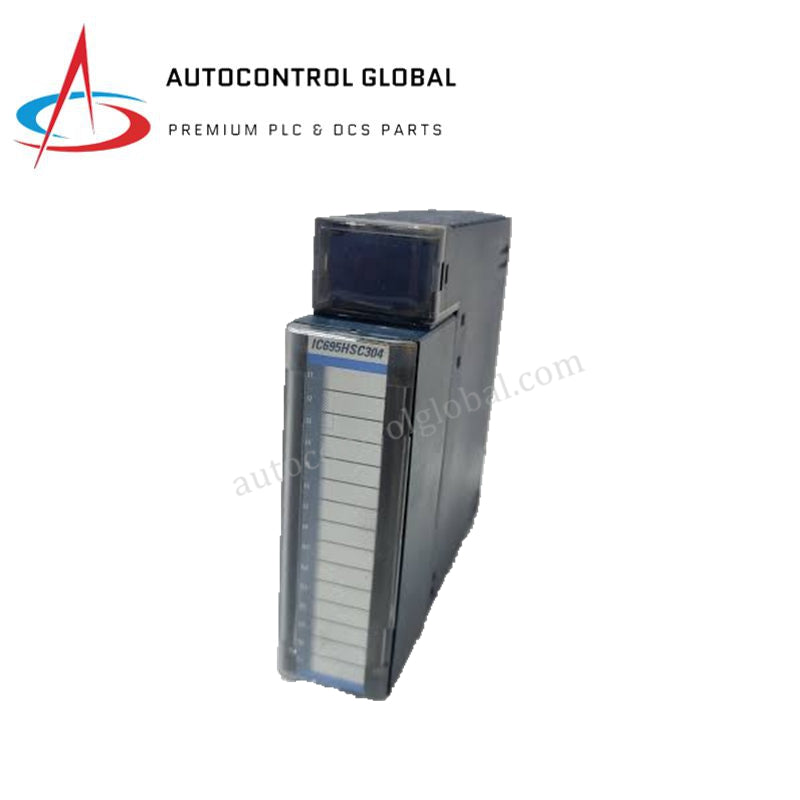

GE Fanuc IC695HSC304 PACSystems RX3i високоскоростен броячен модул
GE Fanuc IC695HSC304, известен също като високоскоростен броячен модул IC695HSC304, функционира като специализиран хардуерен компонент за обработка на високочестотни входни импулсни сигнали директно от оптични квадратурни енкодери, разходомери и безконтактни превключватели в шасита с дънна платка PACSystems RX3i.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC695HSC304 |
| Марка | GE Fanuc |
| Произход | Япония |
| Тегло | 0.34 kg (0.75 lbs) |
| Размери | Стандартен еднослотов форм-фактор за RX3i |
| Работна температура | 0 deg C до 60 deg C |
| Консумация на енергия | 0.8 A при +5 VDC (ток от дънната платка: 80 mA при 5 VDC, 125 mA при 24 VDC) |
| Броячни канали | 4 независими броячни канала |
| Режими на броене | Тип A, B, C, D, E, Z, квадратурен, честотен, тотализиращ |
| Физически входни канали | 8 високоскоростни диференциални входа |
| Физически изходни канали | 7 или 8 високоскоростни транзисторни изхода |
| Максимална входна честота | До 1.5 MHz (квадурен режим) / до 5 MHz (импулсен режим) |
| Диапазон на броене | 32-битово знаково цяло число (-2,147,483,648 до +2,147,483,647) |
| Номинални входни напрежения | 5 VDC, 12 VDC до 24 VDC (пикова стойност 35 VDC) |
| Диапазон на изходното напрежение | 4.7 VDC до 40 VDC |
| Номинален изходен ток | 0.5 A до 1.5 A на канал (макс. 10.5 A на модул) |
| Време за реакция на изхода | <= 2 us до <= 100 us (превключване на сравнителния изход) |
| Изолация на каналите | 1500 V RMS между каналите и дънната платка |
Детерминирано изпълнение по дънната платка и производителност при обработка
Инженерите интегрират високоскоростния брояч GE Fanuc IC695HSC304 в слотовете на шасито с дънна платка RX3i, за да постигнат броене на импулси на хардуерно ниво, без да увеличават времето на цикъла на процесора. Вградената броячна логика обработва независимо високочестотните диференциални сигнали, мащабира входните броячни стойности и същевременно запазва общата скорост на комуникация по шината на дънната платка в мрежи за управление в реално време. Картата обработва данни от импулси с висока плътност и детерминирано обновява хардуерните сравнителни изходи, като осигурява съвместимост на фърмуера с по-стари и съвременни платформи PACSystems.
Често задавани въпроси
В: Как модулът обработва високоскоростно сравнение на позицията, без да разчита на сканирането от процесора?
О: Вградената хардуерна логика за сравнение непрекъснато съпоставя стойността на 32-битовия броячен регистър с предварително конфигурирани целеви прагове, като задейства физическите транзисторни изходи за по-малко от 100 us, без да изчаква цикъла на сканиране на процесора.
В: Какви конфигурации на входните сигнали се поддържат за вериги за обратна връзка от енкодери?
О: 8-те диференциални високоскоростни входа приемат стандартни несиметрични или диференциални сигнали с нива 5 VDC, 12 VDC или 24 VDC, което позволява директно свързване към инкрементални квадратурни енкодери A/B/Z.
Указания за монтаж на място
Техниците трябва да поставят модула в свободен слот на шасито RX3i, докато захранването на дънната платка е изключено. Всички високоскоростни сигнални връзки към енкодери или полеви сензори трябва да използват усукани екранирани двойки кабели, като оплетката на кабела се заземява в една точка близо до входа на корпуса. За да се предотвратят електрически смущения във високочестотните импулсни потоци, кабелите за импулсни сигнали трябва да се държат физически напълно отделени от високоволтови линии за променлив ток и индуктивни кабели за двигатели.
