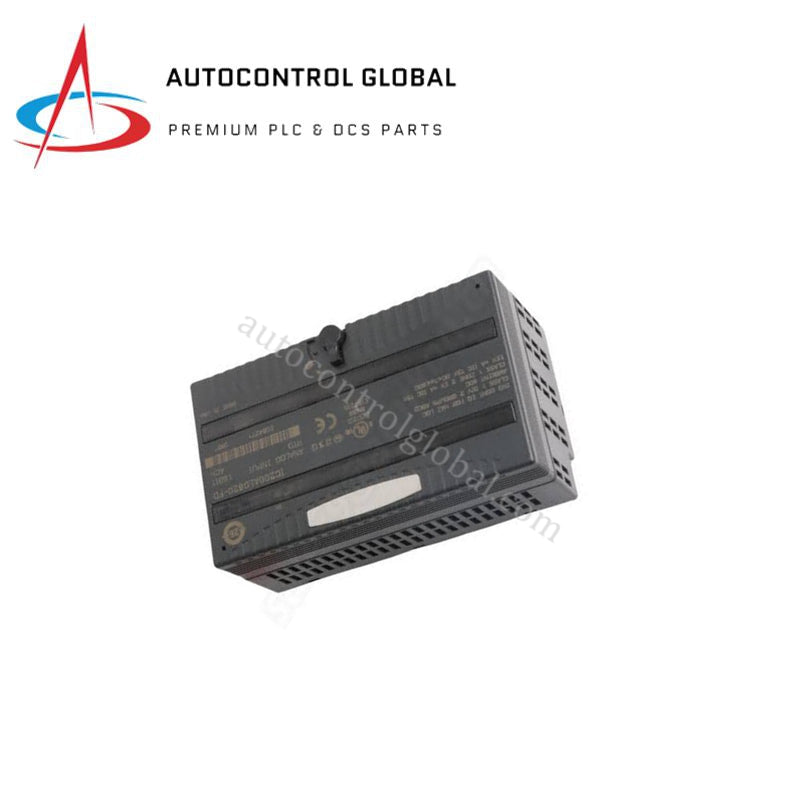

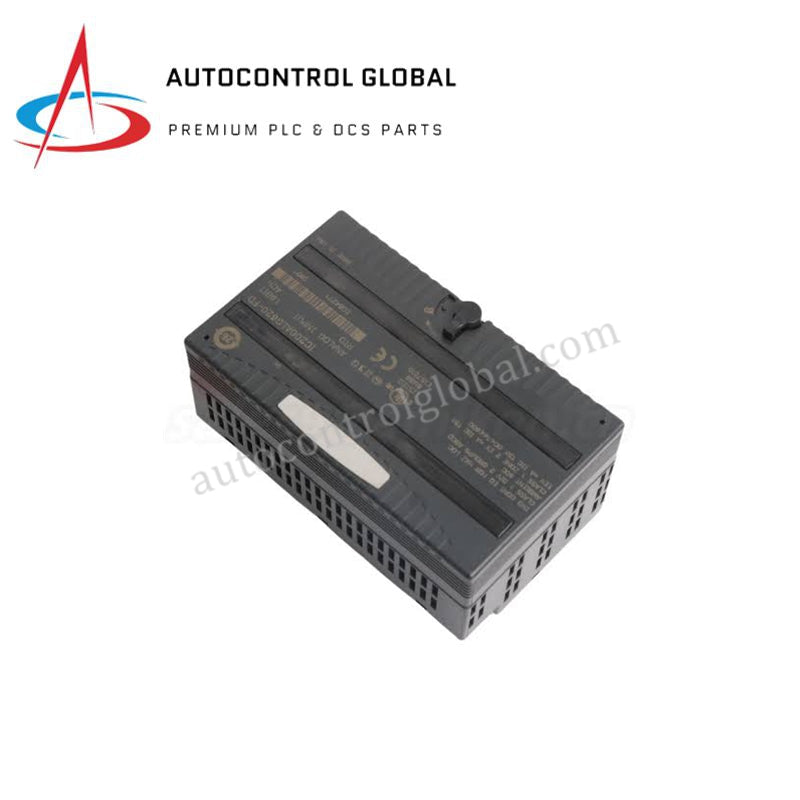

IC200ALG320A GE VersaMax 4-канален аналогов входен модул

Аналогов входен модул GE VersaMax IC200ALG320A

GE VersaMax IC200ALG320A, каталогизиран също като аналогов входен модул IC200ALG320, функционира като специализиран хардуерен компонент за многоканална обработка на аналогови сигнали в PLC платформите VersaMax. Устройството преобразува аналогови полеви сигнали в 12-битови цифрови стойности в диапазоните 0–10 VDC за напрежение и 4–20 mA DC за ток, предназначени за изпълнение при сканиране от CPU.

Хардуерни спецификации

Скорост на комуникация по шината на задната платка и изпълнение на мрежата &

Модулът се свързва с носещата шина на задната платка VersaMax, за да поддържа детерминирана скорост на комуникация по шината на задната платка във всички активни позиции на шкафа. Съвместимостта с флаш паметта на фърмуера поддържа синхронизирани актуализации на регистрите към хост CPU, като осигурява ниска латентност на преноса, без да нарушава профилите за мащабиране на плътността на входовете/изходите при интензивни цикли на трафик по шината.

Често задавани въпроси

Q: Как модулът обработва сигналите между входовете за напрежение и ток?

A: Токовите контури преминават през вътрешен прецизен терминиращ резистор 250 ohm, докато сигналите за напрежение преминават през път с висок импеданс (>=100 k-ohm), за да се постигне 12-битово аналогово преобразуване.

Q: Какви са изискванията към захранването на задната платка за този модул?

A: Модулът получава работно захранване директно от шината 5 VDC на задната платка VersaMax при приблизително 50 mA.

Q: Може ли този модул да се заменя в движение по време на работа?

A: Поставянето или изваждането на модула при включено захранване зависи от конфигурацията на носещата основа на VersaMax; неправилната замяна в движение при неподдържани основи може да прекъсне комуникацията по шината на задната платка и да предизвика състояния на повреда на CPU.

Указания за монтаж на място

• Монтирайте модула стабилно върху DIN шина 35 mm или монтажна панелна подложка, като използвате стандартни носещи основи VersaMax.
• Прокарайте всички входни сигнали 0–10 VDC и 4–20 mA по екранирани кабели с усукана двойка, като физически отделите сигналните линии от проводниците за променлив ток с високо напрежение.
• Свържете екраните на сигналните кабели към една обща точка на заземителната шина близо до входа на шкафа, за да потиснете електрическия шум и да предотвратите появата на заземителни контури.
• Използвайте оборудването стриктно в диапазона на околната температура от 0 °C до +60 °C при относителна влажност без кондензация под 95%. Аналогов входен модул GE VersaMax IC200ALG320A
• GE VersaMax IC200ALG320A, каталогизиран също като аналогов входен модул IC200ALG320, функционира като специализиран хардуерен компонент за многоканална обработка на аналогови сигнали в PLC платформите VersaMax. Устройството преобразува аналогови полеви сигнали в 12-битови цифрови стойности в диапазоните 0–10 VDC за напрежение и 4–20 mA DC за ток, предназначени за изпълнение при сканиране от CPU.

• Хардуерни спецификации

• Параметър	Спецификация
  Модел	IC200ALG320A
  Марка	GE VersaMax
  Произход	Съединените щати
  Тегло	0,2 kg (0,5 lbs)
  Размери	10,9 cm x 6,4 cm x 5,8 cm (отпечатък 120 mm x 90 mm x 40 mm)
  Работна температура	0 °C до +60 °C
  Консумация на енергия	~50 mA @ 5 VDC от задната платка
  Входни канали	4 аналогови входни канала
  Обхват на сигнала (напрежение)	0–10 VDC
  Обхват на сигнала (ток)	4–20 mA DC
  Разделителна способност	12-битова
  Точност	+/-0.1% от обхвата
  Входен импеданс	Напрежение: >=100 k-ohm, ток: 250 ohm
  Изолация	Изолация между каналите и системната шина
  Честота на обновяване	<=10 ms

• Скорост на комуникация по шината на задната платка и изпълнение на мрежата &

• Модулът се свързва с носещата шина на задната платка VersaMax, за да поддържа детерминирана скорост на комуникация по шината на задната платка във всички активни позиции на шкафа. Съвместимостта с флаш паметта на фърмуера поддържа синхронизирани актуализации на регистрите към хост CPU, като осигурява ниска латентност на преноса, без да нарушава профилите за мащабиране на плътността на входовете/изходите при интензивни цикли на трафик по шината.

• Често задавани въпроси

• Q: Как модулът обработва сигналите между входовете за напрежение и ток?
• A: Токовите контури преминават през вътрешен прецизен терминиращ резистор 250 ohm, докато сигналите за напрежение преминават през път с висок импеданс (>=100 k-ohm), за да се постигне 12-битово аналогово преобразуване.
• Q: Какви са изискванията към захранването на задната платка за този модул?
• A: Модулът получава работно захранване директно от шината 5 VDC на задната платка VersaMax при приблизително 50 mA.
• Q: Може ли този модул да се заменя в движение по време на работа?
• A: Поставянето или изваждането на модула при включено захранване зависи от конфигурацията на носещата основа на VersaMax; неправилната замяна в движение при неподдържани основи може да прекъсне комуникацията по шината на задната платка и да предизвика състояния на повреда на CPU.

• Указания за монтаж на място

• Монтирайте модула стабилно върху DIN шина 35 mm или монтажна панелна подложка, като използвате стандартни носещи основи VersaMax.
• Прокарайте всички входни сигнали 0–10 VDC и 4–20 mA по екранирани кабели с усукана двойка, като физически отделите сигналните линии от проводниците за променлив ток с високо напрежение.
• Свържете екраните на сигналните кабели към една обща точка на заземителната шина близо до входа на шкафа, за да потиснете електрическия шум и да предотвратите появата на заземителни контури.
• Използвайте оборудването стриктно в диапазона на околната температура от 0 °C до +60 °C при относителна влажност без кондензация под 95%.
