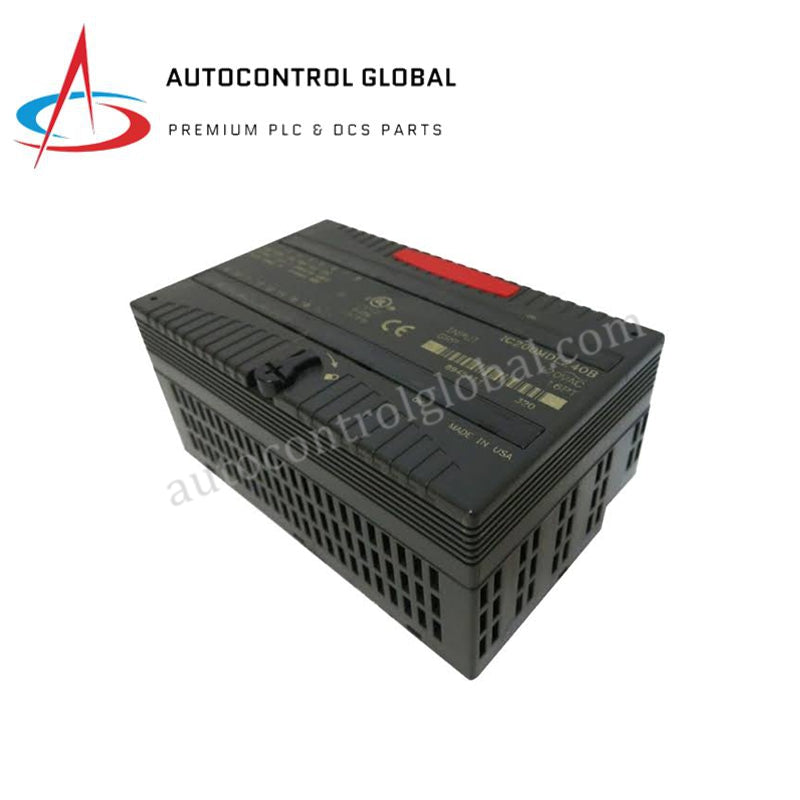

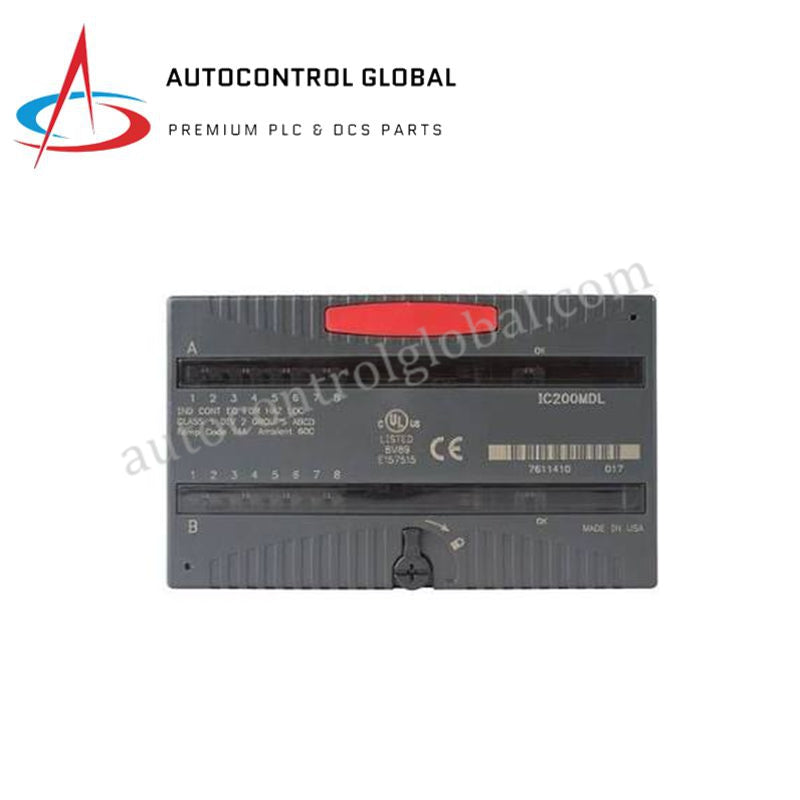

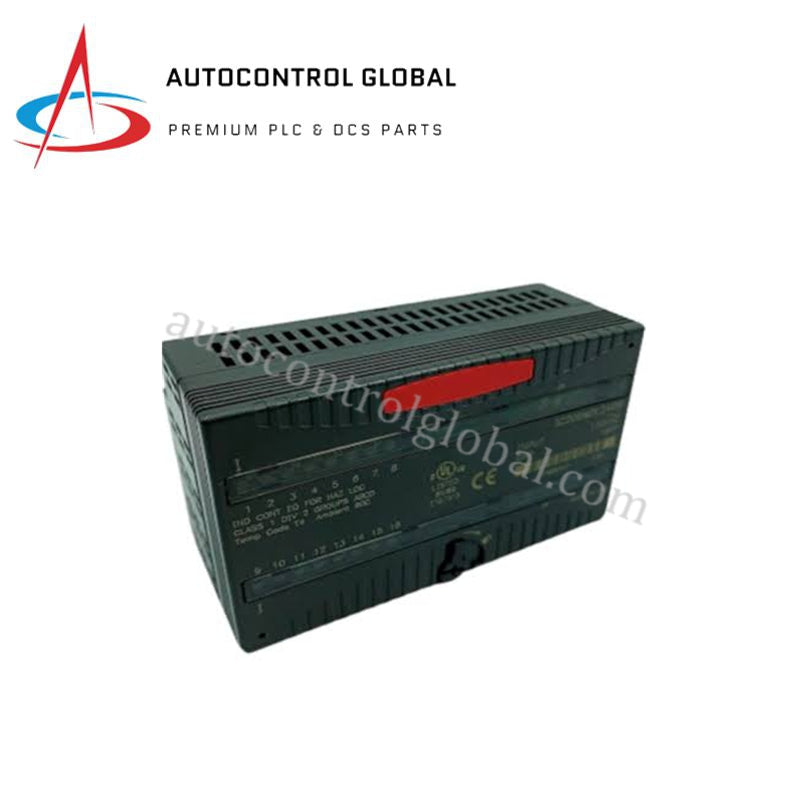

IC200MDL240B GE VersaMax модули за дискретни входове
Manufacturer: GE Fanuc
-
Part Number: IC200MDL240B
Condition：New with Original Package
Product Type: Модули за дискретен вход
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Дискретен входен модул GE IC200MDL240B VersaMax
GE IC200MDL240B, също каталогизиран като дискретен входен модул IC200MDL240B, функционира като специализиран хардуерен компонент за високоплътно приемане на променливотокови сигнали в PLC платформите GE VersaMax.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC200MDL240B |
| Марка | GE |
| Произход | САЩ |
| Тегло | 0.35 lbs (0.16 kg) |
| Размери | 110 x 66.8 x 50 mm |
| Работна температура | 0 до 60 deg C |
| Консумация на енергия | 110 mA макс. от 5 VDC шина на задната платка |
| Входове | 16 дискретни входа (2 изолирани групи по 8) |
| Входно напрежение | 120 VAC номинално (диапазон 0-132 VAC, 47-63 Hz) |
| Прагове на напрежението | Включено състояние: 70-132 VAC; изключено състояние: 0-40 VAC |
| Изолация | 1500 VAC между групите (1 мин), 250 VAC непрекъснато |
| Монтаж | Монтаж на DIN шина или панелен монтаж |
Детерминирана мрежова пропускателна способност и целостност на шината на задната платка
IC200MDL240B преобразува дискретните сигнали от полевата мрежа с напрежение 120 VAC в преходи на логическо ниво по шината на задната платка VersaMax. Поддържането на висока скорост на комуникация по шината на задната платка позволява бързи цикли на сканиране на състоянието по всичките 16 канала, предотвратявайки отпадане на входове при непрекъсната обработка. Модулът поддържа стриктна съвместимост на фърмуера с различни версии между CPU стативите VersaMax и отдалечените мрежови интерфейсни устройства, като гарантира детерминирано изпълнение в мрежата при интегриране на високоплътни цифрови полеви контакти.
Често задавани въпроси
В: Могат ли двете изолирани групи от по 8 входа да работят от отделни източници на захранване?
О: Да. 16-те входа са организирани в две галванично разделени групи от по 8 канала, което позволява всяка група да работи от независима фаза или захранваща линия с 120 VAC.
В: Какво се случва, ако входното напрежение премине в диапазона от 40 до 70 VAC?
О: Областта между 40 VAC и 70 VAC представлява неопределено преходно състояние; входните сигнали в този диапазон могат да доведат до непредсказуеми логически състояния по шината на задната платка.
Указания за монтаж на място
Монтирайте IC200MDL240B върху носача за входове/изходи VersaMax, инсталиран на стандартна 35 mm DIN шина или върху панел. Свържете входящите полеви линии с напрежение 120 VAC към конекторите на подвижния клемен блок, като внимавате да поддържате отделни общи референции за всяка входна група от 8 канала. Прокарайте полевото AC окабеляване далеч от нисковолтовите DC комуникационни канали, за да предотвратите шум от взаимни влияния, и проверете дали околната температура в шкафа остава в диапазона от 0 до 60 deg C по време на активна работа.
