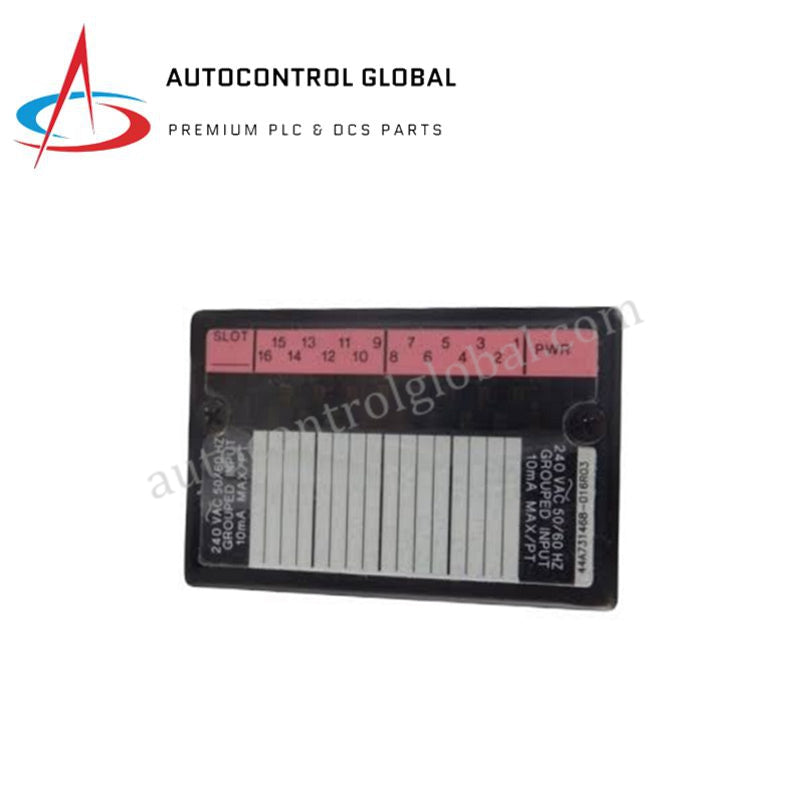

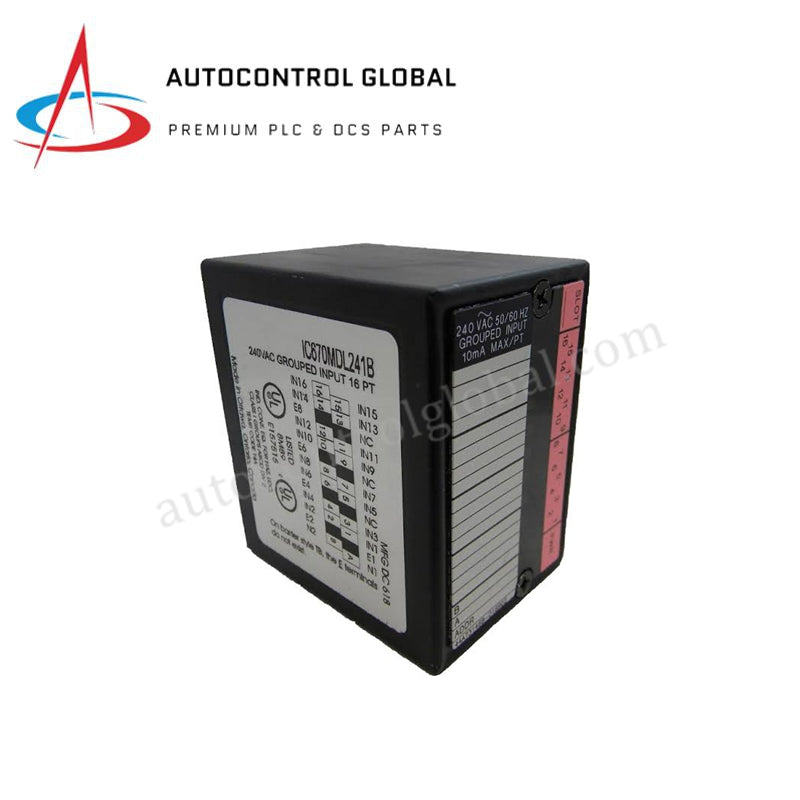

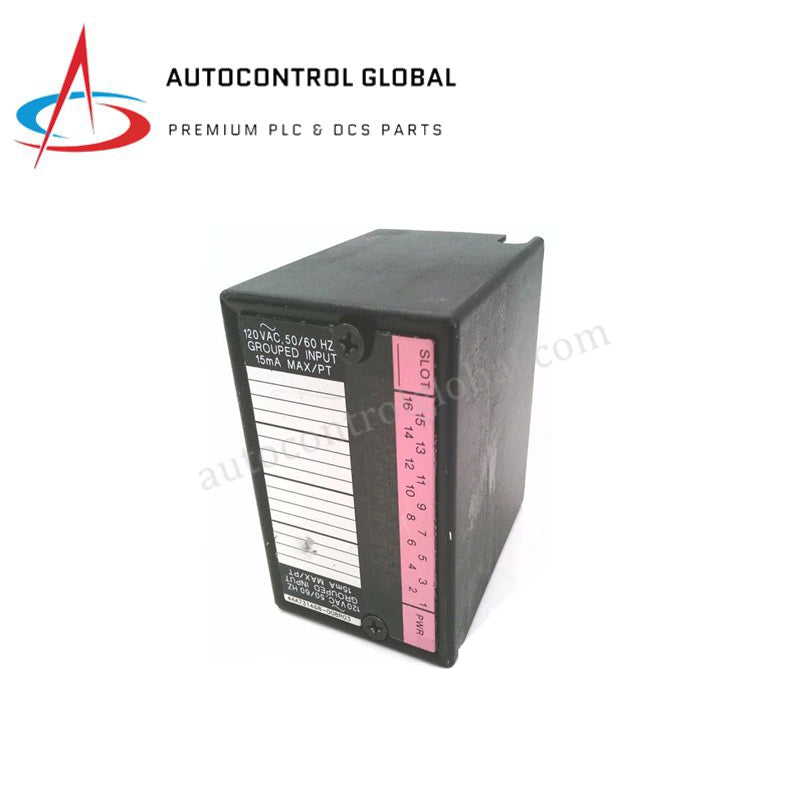

IC670MDL241 GE Fanuc модул за входове за полево управление
Manufacturer: GE Fanuc
-
Part Number: IC670MDL241
Condition：New with Original Package
Product Type: Модули за цифров вход
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC670MDL241 входен модул за Field Control
Конфигуриран за преобразуване на високоволтови полеви сигнали в логически състояния в системи за автоматизация Field Control, GE Fanuc IC670MDL241 (входен модул IC670MDL241J) осигурява директна физическа обработка на сигнали през 16 дискретни канала. Той преобразува входове 240 VAC в данни на логическо ниво за предаване през задната платка на интерфейсния блок на шината.
Разбивка на суфиксите и матрица на моделите
| Каталожен номер / идентификатор | Хардуерна ревизия и описание на състоянието |
|---|---|
| IC670MDL241 | Базов дискретен входен модул Field Control, 240 VAC, 16 точки |
| IC670MDL241J | Идентификатор на конкретен вариант на ревизията на Field Control |
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC670MDL241 (вариант на ревизията: IC670MDL241J) |
| Марка | GE Fanuc |
| Произход | Съединени щати |
| Тегло | 0,24 kg (0,60 lb – 0,63 lb) |
| Размери | 54 mm x 85 mm x 80 mm (5,4 cm x 8,5 cm x 8,0 cm) |
| Работна температура | от 0 deg C до +60 deg C |
| Консумация на енергия | Максимална консумация 77 mA от интерфейсния блок на шината |
| Номинално входно напрежение | 240 VAC (работен диапазон: 0–265 VAC, 47–63 Hz) |
| Брой входове | 16 дискретни канала (организирани в 2 галванично изолирани групи по 8) |
| Входен ток от потребителя | 8,2 mA на точка при 240 VAC (състояние „включено“: 4,0–10 mA) |
| Напрежение в състояние „включено“ | 155 VAC до 265 VAC |
| Напрежение в състояние „изключено“ | 0 VAC до 40 VAC (ток в състояние „изключено“: 0–1,5 mA) |
| Време за реакция | Максимум 20 ms (от включено към изключено и от изключено към включено) |
| Галванична изолация | 250 VAC непрекъснато (1500 VAC при тест за 1 минута) |
| Клеми за полево окабеляване | Винтов клемен блок, поддържащ проводници 14–22 AWG |
Скорост на комуникация по шината на задната платка и мащабиране на плътността на входовете/изходите
IC670MDL241 изпълнява детерминирана обработка на сигнали във високоплътни масиви от входове/изходи, като същевременно поддържа съвместимост на фърмуера с флаш паметта на стандартните интерфейсни блокове на шината Field Control. Локалните оптични изолационни бариери и RC филтриращите мрежи кондиционират високоволтовите променливотокови входове, за да запазят скоростта на комуникация по шината на задната платка и да предотвратят разпространението на електрически шум към централния логически процесор.
Често задавани въпроси
В: Получава ли IC670MDL241 захранването за полевата си работа директно от шината на задната платка?
О: Не. Интерфейсният блок на шината на задната платка осигурява до 77 mA за вътрешна логическа обработка, но външното полево захранване 240 VAC трябва да се подава директно към всяка изолирана входна група.
В: Как са изолирани 16-те дискретни входни канала един от друг?
О: Каналите са разделени на две независими групи по осем точки (1–8 и 9–16), осигуряващи галванична изолация до 250 VAC непрекъснато между групите, към логическата маса и към корпусната маса.
В: Какъв диапазон от сечения на проводниците поддържа конекторът за полево окабеляване?
О: Сменяемият винтов клемен блок поддържа размери на полевото окабеляване от 14 AWG до 22 AWG.
Указания за монтаж на място
- Изключете цялото основно захранване на шкафа и източниците на напрежение 240 VAC от полевата страна, преди да монтирате или обслужвате входния модул.
- Проверете дали окабеляването на клемния блок осигурява стриктна изолация между високоволтовите променливотокови полеви линии 240 VAC и нисковолтовото логическо управляващо окабеляване.
- Свържете полевите проводници в посочения диапазон 14–22 AWG и затегнете правилно винтовите клеми, за да предотвратите разхлабени високоволтови връзки.
- Уверете се, че всяка група от осем входа получава правилно свързване на фазовия и неутралния проводник съгласно системните схеми.
- Осигурете достатъчно вертикално вентилационно пространство около корпуса на подрамата, за да работи системата в температурния диапазон от 0 deg C до +60 deg C.
