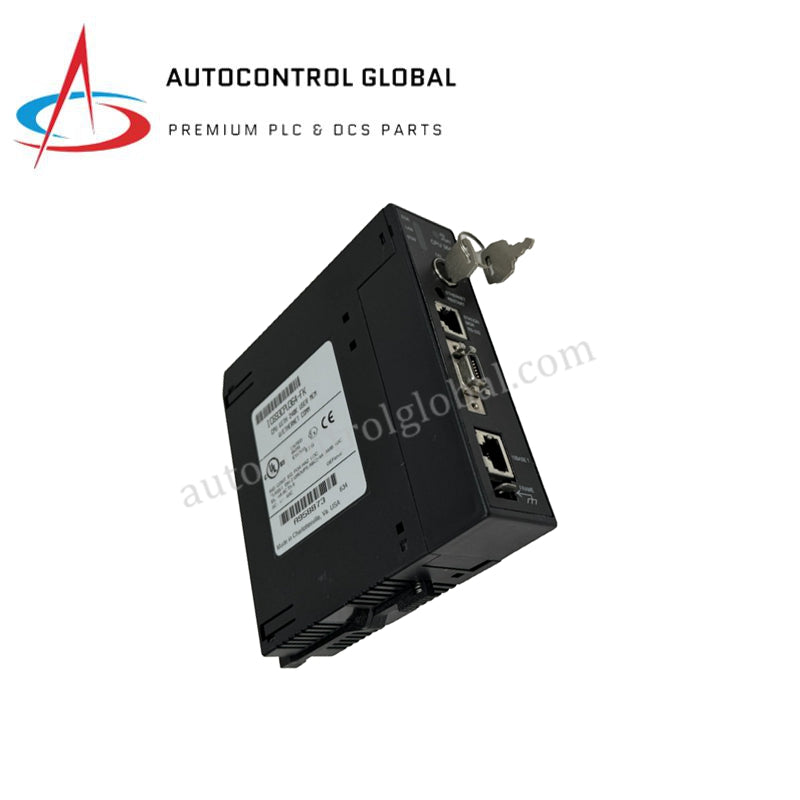

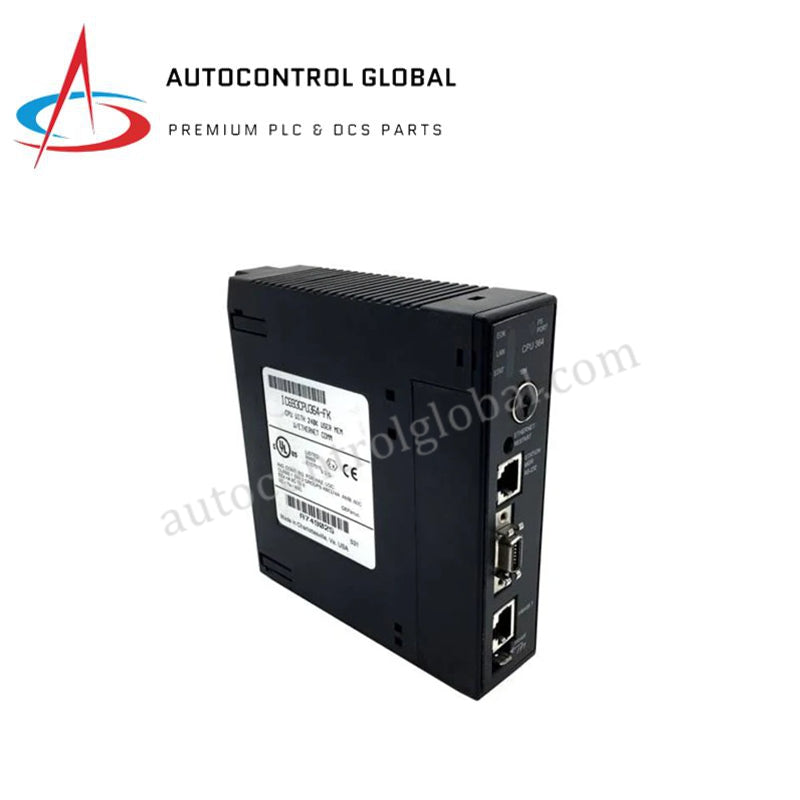

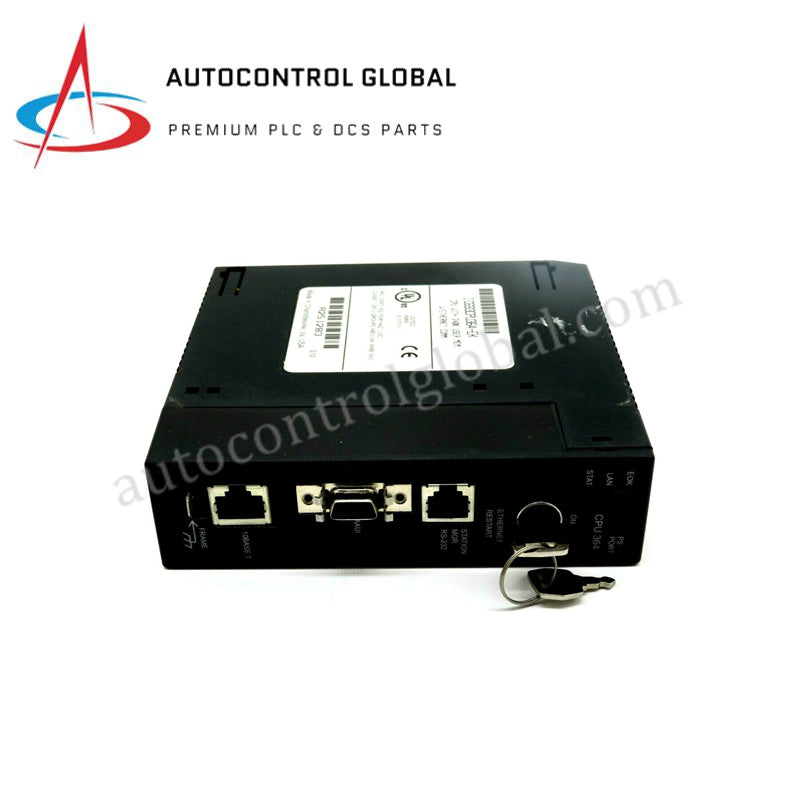

IC693CPU364-EK IC693CPU364 процесорни модули GE Series 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU364-EK
Condition：New with Original Package
Product Type: Процесори за CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693CPU364-EK CPU модул за Series 90-30
GE Fanuc IC693CPU364-EK, каталогизиран също като CPU модул IC693CPU364, функционира като специализиран хардуерен компонент за централна обработка и изпълнение на логика в PLC системи Series 90-30. Задвижван от вграден микропроцесор 80386EX с честота 25 MHz, еднослотовият процесор обработва дискретни входове, аналогови канали и комуникационни процедури по Ethernet в индустриални архитектури за управление с множество стативи.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC693CPU364-EK |
| Марка | GE Fanuc |
| Произход | САЩ |
| Тегло | 0,60 kg |
| Размери | Еднослотов модул Series 90-30 |
| Работна температура | от 0 до 60 градуса C |
| Консумация на енергия | 1,51 A при +5 VDC от задната шина |
| Базов модел | IC693CPU364 |
| Микропроцесор | 80386EX при 25 MHz |
| Потребителска памет | 240 KB конфигурируема (RAM и Flash) |
| Скорост на сканиране | 0,22 ms на 1K булева логика |
| Капацитет на дискретните входове/изходи | 2048 дискретни входа, 2048 дискретни изхода |
| Конфигурируеми регистри на паметта | До 32640 думи (%R, %AI, %AQ) |
| Вграден Ethernet порт | 1 x 10BaseT / AAUI (поддържа SRTP, EGD, TCP/IP) |
| Сериен интерфейс | 1 x RS-485 чрез конектора на захранването (SNP/SNPX) |
| Капацитет за разширяване | До 8 базови плочи (1 базова плоча за CPU + 7 разширителни/дистанционни базови плочи) |
Скорост на комуникация по шината на задната платка и съвместимост с фърмуер Flash
IC693CPU364-EK обменя пакети с данни в реално време по паралелната шина на задната платка при процесорна честота 25 MHz, като поддържа висока скорост на комуникация по шината на задната платка при интензивни сканирания на булева логика и цикли на сканиране на входовете/изходите. Вградената съвместимост с фърмуер Flash позволява поддръжка на системния софтуер без физическа подмяна на EPROM, а вградената RAM памет с резервно захранване от батерия запазва потребителските програмни регистри и данните за часовника в реално време при прекъсвания на основното електрозахранване.
Често задавани въпроси
В: Какви са изискванията за захранващия ток на задната шина за процесора IC693CPU364-EK?
О: Модулът консумира до 1,51 A от шината +5 VDC, подавана от захранването на базовата плоча.
В: Как вграденият Ethernet интерфейс се свързва към локални мрежи 10BaseT?
О: Модулът разполага с вградена Ethernet свързаност, достъпна чрез вграден трансивър порт 10BaseT или чрез опция за интерфейс AAUI.
В: С колко разширителни базови плочи общо може да управлява един CPU IC693CPU364-EK?
О: Устройството управлява общо до 8 базови плочи, състоящи се от 1 локална CPU базова плоча и до 7 разширителни или дистанционни базови плочи за входове/изходи, свързани чрез разширителни кабели.
Указания за монтаж на място
- Винаги проверявайте дали основното захранване на системата е напълно изолирано, преди да поставяте или отстранявате CPU модула от слот 1 на базовата плоча на CPU.
- Монтирайте нова литиева батерия в захранващия модул, за да предотвратите загуба на програмата в RAM по време на периоди без захранване.
- Свържете всички комуникационни кабели на разширителните базови плочи, като използвате стандартни крайни тапи за шината Series 90-30 в двата края на последователността от стативи.
- Заземете шасито на базовата плоча директно към защитното заземяване, за да предпазите чувствителната CMOS логика и комуникационните схеми на Ethernet от електрически шум.
